Montage
Steckmagnet und Funksensor
Trägerplatte
INFO
Edelstahlschraube aus Lieferumfang
verwenden.
3. Montage Funksensor am erstöffnenden Flügel
4.5.1 "Einflügler" ab Seite

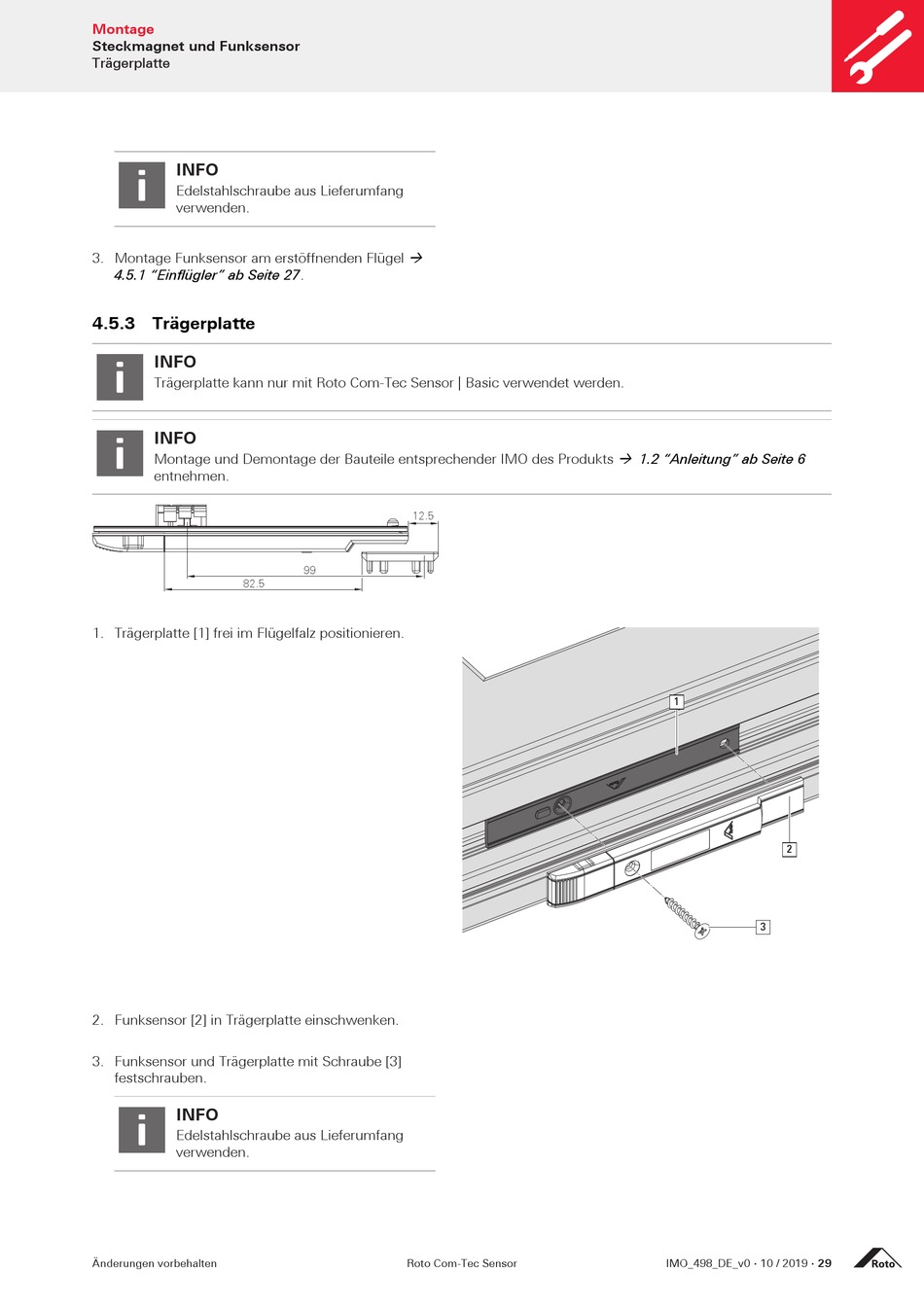

4.5.3 Trägerplatte
INFO
Trägerplatte kann nur mit Roto Com-Tec Sensor | Basic verwendet werden.
INFO
Montage und Demontage der Bauteile entsprechender IMO des Produkts
entnehmen.
82.5
1. Trägerplatte [1] frei im Flügelfalz positionieren.
2. Funksensor [2] in Trägerplatte einschwenken.
3. Funksensor und Trägerplatte mit Schraube [3]
festschrauben.
INFO
Edelstahlschraube aus Lieferumfang
verwenden.
Änderungen vorbehalten

27.
12.5
99
Roto Com-Tec Sensor
 1.2 "Anleitung" ab Seite 6
1
2
3
IMO_498_DE_v0 · 10 / 2019 · 29
