5. Montage

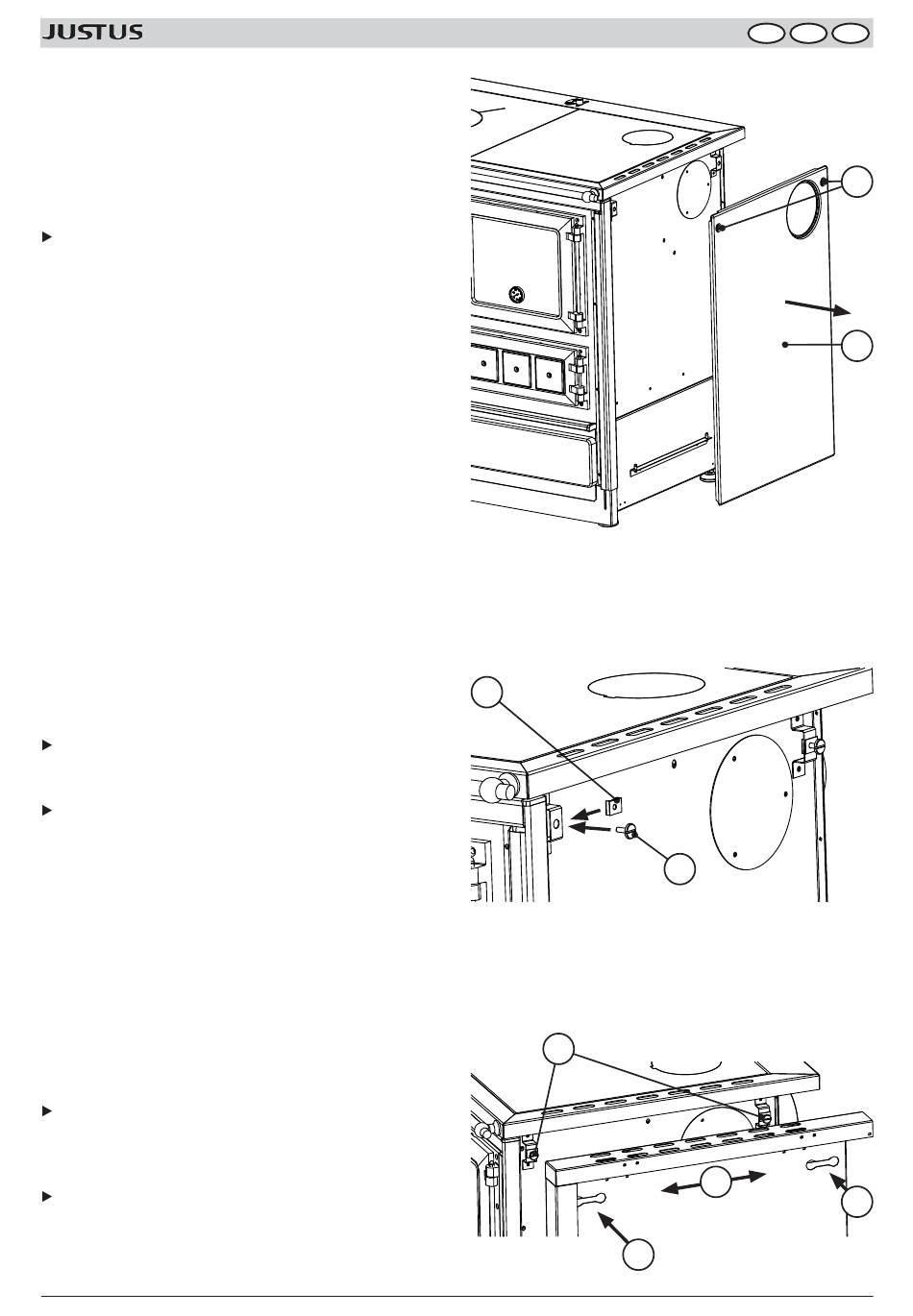

Seitenverkleidung (B) des Festbrennstoffherdes demontieren.
Dazu beide Blechschrauben (A) lösen und anschließend Seiten-
verkleidung (B) entfernen.
Am Festbrennstoffherd vormontierte Schnappmuttern abzie-
hen und stattdessen Schnappmuttern (E) mit der gewölbten
Seite zum Festbrennstoffherd aufstecken.
Beide Flachkopfschrauben mit Schlitz M5x12 (C) ca. 4 mm in die
Schnappmuttern (E) einschrauben.
Brandschutzeinheit mit den Schlüssellochöffnungen in die bei-
den Flachkopfschrauben mit Schlitz M5x12 (C) einhängen (a)
und am Kochfeldrahmen des Festbrennstoffherdes mittig aus-
richten (b).
Anschließend beide Flachkopfschrauben mit Schlitz M5x12 (C)
festziehen.
Aufstellungs- und Montageanleitung
5. Montage
E
C
8
D AT
C
b
a
JUSTUS Brandschutzeinheit
CH
A
B
a
