Pepperl+Fuchs UC500-D1-3K-V7 Handbuch

Abmessungen
ø 75
ø 65
M30 x 1.5
ø 64.5
Alle Abmessungen in mm
Elektrischer Anschluss/Kurven/Zusätzliche Informationen
Normsymbol/Anschluss: Charakteristische Ansprechkurve
1
90 80
U
U B
2
U B
3
4
A1
0,0
5
A2
0,1
6
A3
0,2
0,3
0,4
Abstand [m]
Kurve 1: ebene Platte 100 mm x 100 mm
Kurve 2: Rundstab, Ø 25 mm
Steckverbinder V7
1 6
5
4
2 3
Technische Daten
Allgemeine Daten
Erfassungsbereich 60 ... 550 mm
Blindzone 0 ... 60 mm
Normmessplatte 100 mm x 100 mm
Wandlerfrequenz ca. 380 kHz
Ansprechverzug > 10 s, Relais
< 1 s, LEDs
Anzeigen/Bedienelemente
LED rot LED 1: Überfüllanzeige
LED 4: Unterfüllanzeige
LED grün/gelb LED 2: Überfüllwarnung bzw. Normalbetrieb
LED 3: Normalbetrieb bzw. Unterfüllwarnung
DIP-Schalter Einstellung der Schaltpunkte/Betriebsmodi
Elektrische Daten
Betriebsspannung U 10 ... 253 V DC
B
20 ... 253 V AC , 47 ... 63 Hz
Leerlaufstrom I < 30 mA bei U
0
< 110 mA bei U
< 25 mA bei U
Ausgang
Ausgangstyp 3 Relaisausgänge, Schließer/Öffner wählbar
Abstandshysterese H 20 mm
Kontaktbelastung 253 V AC/150V DC, 3 A (ohm. Last)
Lebensdauer elektrisch: 10
(3 A/253 V AC bzw. 3 A/30 V DC)
Mindestkontaktbelastung: 100 µA/100 mV DC
mechanisch: 20 x 10
Temperatureinfluss < 4 %
Absicherung ≤ 3 A Geräteschutzsicherung pro Ausgang, träge gemäß IEC 60127-2 Sheet 5 erforderlich.
Empfehlung: Nach Kurzschluss das Gerät auf Funktion prüfen.
Umgebungsbedingungen
Umgebungstemperatur -20 ... 60 °C (-4 ... 140 °F)
Lagertemperatur -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Schutzart IP65
Anschluss Kabeldose 90° V7, (7-polig)
Aderquerschnitt: ≤1,5 mm
Kabeldurchmesser Ø7 ... 9 mm
Material
Gehäuse Deckel: PC
Gehäuse: PBT
Gewindeflansch: Edelstahl
Einbaustecker/Kabeldose: PETP
Wandler Epoxidharz/Glashohlkugelgemisch; Schaum Polyurethan
Masse 700 g
Hinweis Im Falle des Verlusts oder der Beschädigung darf die Kabeldose ausschließlich durch
eine identische Kabeldose des Typs V7-W von Pepperl+Fuchs ersetzt werden!
Normen- und Richtlinienkonformität
Normenkonformität
Normen EN 60947-5-2:2007+A1:2012
IEC 60947-5-2:2007 + A1:2012
Zulassungen und Zertifikate
EAC-Konformität TR CU 004/2011
TR CU 020/2011
CCC-Zulassung Certified by China Compulsory Certification (CCC)
Dimensions
144
2.5 ... 3.75 Nm
0.4 ... 0.5 Nm
0.4 ... 0.5 Nm
0.4 ... 0.5 Nm
All dimensions im mm
Anzeigen/Bedienelemente
LED
Winkel [Grad]
1 (rot)
70 60 50 40 30
2 (grün/gelb)
20
3 (grün/gelb)
4 (rot)
10
2
1
-0
-10 Einstellung
Schaltausgänge
-20
Überfüllwarnung
0,5 0,6 0,7 0,8 0,9
Normalbetrieb
= 30 V DC
B
= 10 V DC
B
= 220 V AC
B
5
Schaltspiele bei ohm. Last
6
Schaltspiele
2
ø 75
ø 65
M30 x 1.5
ø 64.5
144
0.4 ... 0.5 Nm
0.4 ... 0.5 Nm
Electrical Connection / Curves / Additional Information
Standard symbol/Connection:
S4 = OFF S4 = ON
1
voll voll
U
U B
hoch normal
2
U B
normal niedrig
3
leer leer
4
A1
5
A2
6
A3
Unterfüllwarnung
TEACH-IN
Connector V7
1 6
5
4
2 3
Technical data
General specifications
Sensing range
Dead band
Standard target plate
Transducer frequency
Response delay
Indicators/operating means
LED red
LED green/yellow
DIP switch
Electrical specifications
Operating voltage
No-load supply current
Output
Output type
Range hysteresis
Contact loading
Life span
Temperature influence
Fusing
Ambient conditions
Ambient temperature
Storage temperature
Mechanical specifications
Degree of protection
Connection
Material
Housing
Transducer
Mass
Note
Compliance with standards and directives
Standard conformity
Standards
Approvals and certificates
EAC conformity
CCC approval

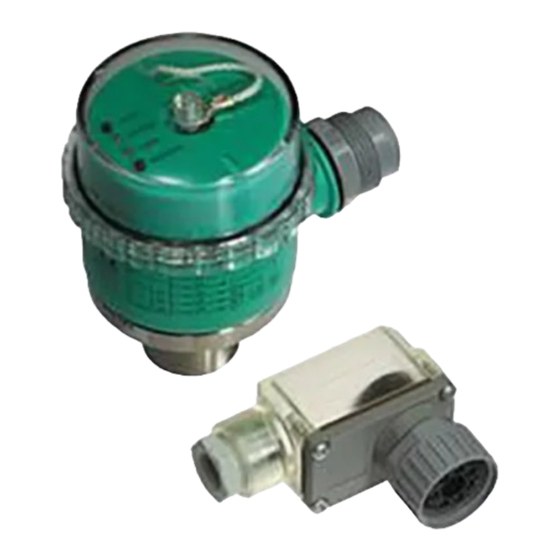

Ultraschallsensor
Ultrasonic sensor
UC500-D1-3K-V7
2.5 ... 3.75 Nm
0.4 ... 0.5 Nm
Characteristic response curves
Angle [degrees]
90 80 70 60 50 40 30
2
1
0.0
0.1
0.2
0.3
0.4
0.5 0.6 0.7 0.8 0.9
Distance [m]
Curve 1: flat surface 100 mm x 100 mm
Curve 2: round bar, Ø 25 mm
60 ... 550 mm
0 ... 60 mm
100 mm x 100 mm
approx. 380 kHz
> 10 s, relay
< 1 s, LEDs
LED 1: overfill indication
LED 4: underfill indication
LED 2: overfill warning and normal operation
LED 3: normal operation and underfill warning
setting of the switch points/operating modes
U 10 ... 253 V DC
B
20 ... 253 V AC , 47 ... 63 Hz
I < 30 mA with U = 30 V DC
0 B
< 110 mA at U = 10 V DC
B
< 25 mA at U = 220 V AC
B
3 relay outputs, normally open/closed, selectable
H 20 mm
253 V AC/150V DC, 3 A (ohm. load)
5
electrical: 10 switching cycles with ohmic load
(3 A/253 V AC or 3 A/30 V DC)
minimum contact load: 100 µA/100 mV DC
6
mechanical: 20 x 10 switching cycles
< 4 %
≤ 3 A Slow-blow fuse per output in accordance with IEC 60127-2 Sheet 5 required.
Recommendation: after a short circuit, check that the device is functioning correctly.
-20 ... 60 °C (-4 ... 140 °F)
-40 ... 85 °C (-40 ... 185 °F)
IP65
Female connector, V7 (7-pin), 90°
2
Wire cross section: ≤1.5 mm
cable diameter Ø7 ... 9 mm
cover: PC
housing: PBT
threaded flange: stainless steel
installation connector/cable socket: PETP
epoxy resin/hollow glass sphere mixture; polyurethane foam
700 g
In case of loss or damage, the cable socket must be replaced by an identical cable socket (type
V7-W) from Pepperl+Fuchs!
EN 60947-5-2:2007+A1:2012
IEC 60947-5-2:2007 + A1:2012
TR CU 004/2011
TR CU 020/2011
Certified by China Compulsory Certification (CCC)
Indicators/operating means
LED S4 = OFF S4 = ON
1 (red) full full
2 (green/yellow) high normal
20
3 (green/yellow) normal low
10
4 (red) empty empty
-0
-10
switch output
adjustment
-20
overspill warning run-dry warning
normal operation
TEACH-IN mode
