GB

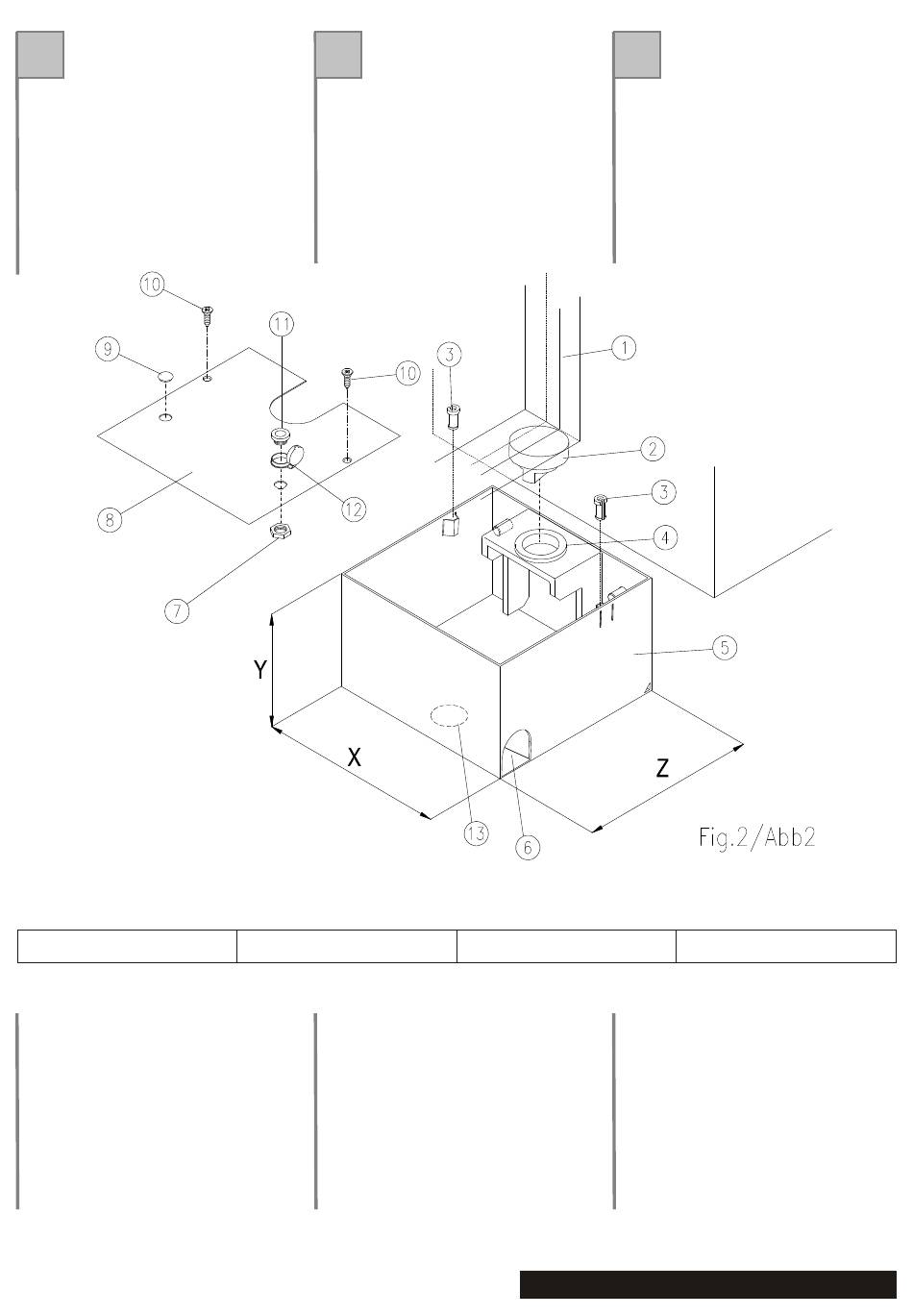

Figure 2 illustrates an installation of CAP PLUS
on the right-hand side of the opening (viewed
from the inside). For left-hand installation, invert
the position of parts 7, 11 and 12 with part 9 and
vice-versa.
CAP PLUS
1. Gate leaf
2. CAP PLUS galv. upper bush
3. ROCK box screw insert
4. CAP PLUS foundation box bearing
5. CAP PLUS cataphoresis structure finish SSTCCAPPLUSC
6. Hole for electric cables
7. Bushing ring nut for CLASSIC release
8. CAP PLUS screen printed Fe370 lid.
9. CLASSIC D.20X1.5 Plug
10. M6.3X25 TPS A/2 stainless steel screw VTA063X0250SZC
11. CLASSIC release support bushing
12. Cover plug for SWING/IR release
13. Water drainage hole
Telcoma srl - Via L. Manzoni, 11 - Z.I. Campidui - 31015 Conegliano - (TV) Italy
Tel. 0438-451099 - Fax 0438-451102 - Part. IVA 00809520265
D
In Abb. 2 ist die Installation des CAP PLUS
rechts neben dem Durchgang gezeigt (Ansicht
von innen).
Für eine Installation links müssen die Pos. 7, 11
und 12 dort angebracht werden, wo sich Pos. 9
befindet.
X= 290
1. Torflügel
2. Obere Buchse x CAP PLUS verzinkt
SBUSSCAPPLUSZ
3. Einsatz x Schraube Kasten ROCK
INSVTCROCK
4. Bronzelager x Fundamentkasten CAP PLUS BR0011
BR0011
5. Struktur des Kastens CAP PLUS KataphoreseSSTCCAPPLUSC
6. Loch für Elektrokabel
7. Nutmutter x Entrieg. Buchse CLASSIC
GHI0004
8. Deckel Fe370 x CAP PLUS siebgedr.
SCOPCAPPLUSFS
TAP0019
SCOPCAPPLUSFS
9. Stopfen für CLASSIC D.20X1.5
10. Schraube M6.3X25 TPS A/2 Inox
BOCSUPSBL
11. Obere Entrieg. Buchse x CLASSIC
TAP0005
12. Entrieg.-Abdeckstopfen x SWING/IR.
13. Wasserabflussöffnung
NL
Op afbeelding 2 is een installatie van de CAP
PLUS afgebeeld rechts van de doorgang (van
binnenaf gezien).
Voor een installatie aan de linkerzijde dient u de
plaats van de onderdelen 7,11 en 12 met het
onderdeel 9, en viceversa, om te keren.
Y= 158
1. Poortvleugel
2. Bovenste bus verzinkt x CAP PLUS
SBUSSCAPPLUSZ
3. Inleg x schroef f.kist ROCK
INSVTCROCK
4. Kussenblok x funderingskist CAP PLUS BR0011
5. Structuur f.kist CAP PLUS cataforese
6. Opening voor elektriciteitskabels
7. Moer x bus ontgrendeling CLASSIC
GHI0004
8. Dekplaat Fe370 x CAP PLUS xerig.
9. Dop voor CLASSIC D.20X1.5
10. Schroef M6.3X25 TPS A/2 inox
TAP0019
11. Bovenste bus ontgrendeling x CLASSIC BOCSUPSBL
VTA063X0250SZC
12. Dop afdekking ontgrendeling x SWING/IR. TAP0005
BOCSUPSBL
13. Drainage-opening voor water
TAP0005
http://www.telcoma.it
Z= 290
SBUSSCAPPLUSZ
INSVTCROCK
SSTCCAPPLUSC
GHI0004
SCOPCAPPLUSFS
TAP0019
VTA063X0250SZC
E-mail: info@telcoma .it
