I

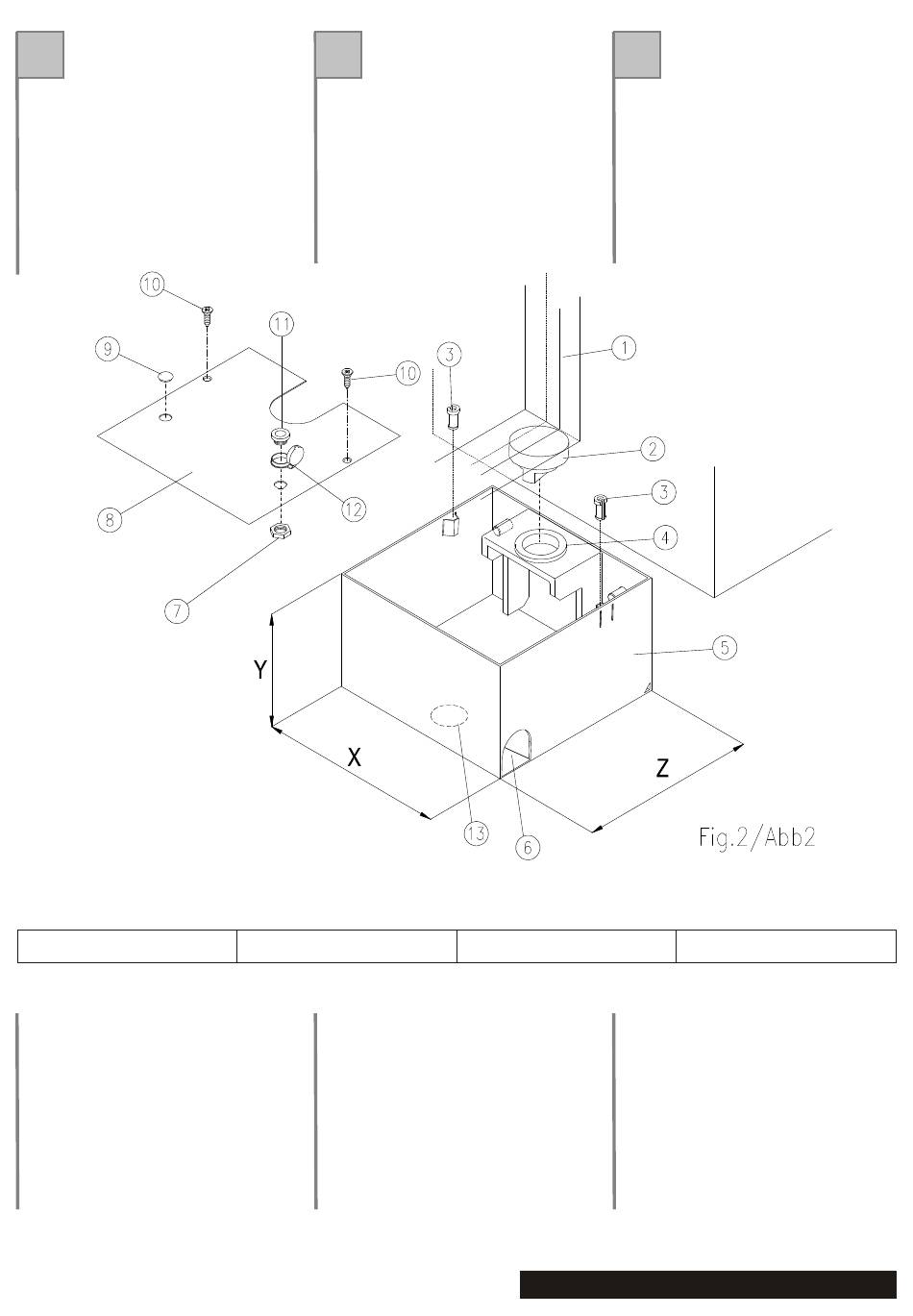

In figura 2 è rappresentata una installazione
della CAP PLUS a destra dalla luce di passaggio
(vista dall'interno).
Per una installazione a sinistra invertire le
posizioni dei particolare 7,11 e 12 in
corrispondenza del particolare 9, e viceversa.
CAP PLUS
1. Anta del cancello
2. Bussola superiore x CAP PLUS zinc.
3. Inserto x vite cassa ROCK
4. Bronzina x cassa di fondaz. CAP PLUS BR0011
5. Struttura cassa CAP PLUS cataforesi
6. Foro per cavi elettrici
7. Ghiera x boccola sbloc.CLASSIC
8. Coperchio Fe370 x CAP PLUS serig.
9. Tappo per CLASSIC D.20X1.5
10. Vite M6.3X25 TPS A/2 inox
11. Boccola di sup.sbl. x CLASSIC
12. Tappo coprisbloc. x SWING/IR.
13. Foro drenaggio acqua
Telcoma srl - Via L. Manzoni, 11 - Z.I. Campidui - 31015 Conegliano - (TV) Italy
Tel. 0438-451099 - Fax 0438-451102 - Part. IVA 00809520265
F
La figure 2 représente une installation de la CAP
PLUS à droite de l'espace de passage (vue de
l'intérieur).
Pour une installation à gauche, inverser les
positions des pièces 7,11 et 12 au droit de la
pièce 9 et vice versa.
X= 290
1. Vantail du portail
2. Douille supérieure pour CAP PLUS zinc.
SBUSSCAPPLUSZ
3. Insert pour vis caisse ROCK
INSVTCROCK
4. Coussinet pour caisse de fondat. CAP PLUS BR0011
5. Structure caisse CAP PLUS cataphorèse SSTCCAPPLUSC
SSTCCAPPLUSC
6. Trou pour câbles électriques
7. Bague pour douille débray. CLASSIC
GHI0004
8. Couvercle Fe370 pour CAP PLUS sérig.
SCOPCAPPLUSFS
9. Bouchon pour CLASSIC D.20X1.5
TAP0019
10. Vis M6.3X25 TPS A/2 inox
VTA063X0250SZC
11. Bague de supp. débr. pour CLASSIC
BOCSUPSBL
12. Bouchon couvre débr. pour SWING/IR.
TAP0005
13. Trou de drainage eau
E
La figure 2 représente une installation de la CAP
PLUS à droite de l'espace de passage (vue de
l'intérieur).
Pour une installation à gauche, inverser les
positions des pièces 7,11 et 12 au droit de la
pièce 9 et vice versa.
Y= 158
1. Hoja de la cancela
2. Casquillo superior x CAP PLUS galv.
SBUSSCAPPLUSZ
3. Ranura x tornillo caja ROCK
INSVTCROCK
4. Buje x caja de ciment. CAP PLUS
5. Estructura caja CAP PLUS cataforesis
6. Agujero para cables eléctricos
7. Anillo x casquillo desbloq. CLASSIC
GHI0004
8. Tapa Fe370 x CAP PLUS serig.
SCOPCAPPLUSFS
9. Tapón para CLASSIC D.20X1.5
TAP0019
10. Tornillo M6.3X25 TPS A/2 inox
VTA063X0250SZC
11. Casquillo sup.desbl. x CLASSIC
BOCSUPSBL
12. Tapón cubredesbloq. x SWING/IR.
TAP0005
13. Agujero para drenaje del agua
http://www.telcoma.it
Z= 290
SBUSSCAPPLUSZ
INSVTCROCK
BR0011
SSTCCAPPLUSC
GHI0004
SCOPCAPPLUSFS
TAP0019
VTA063X0250SZC
BOCSUPSBL
TAP0005
E-mail: info@telcoma .it
