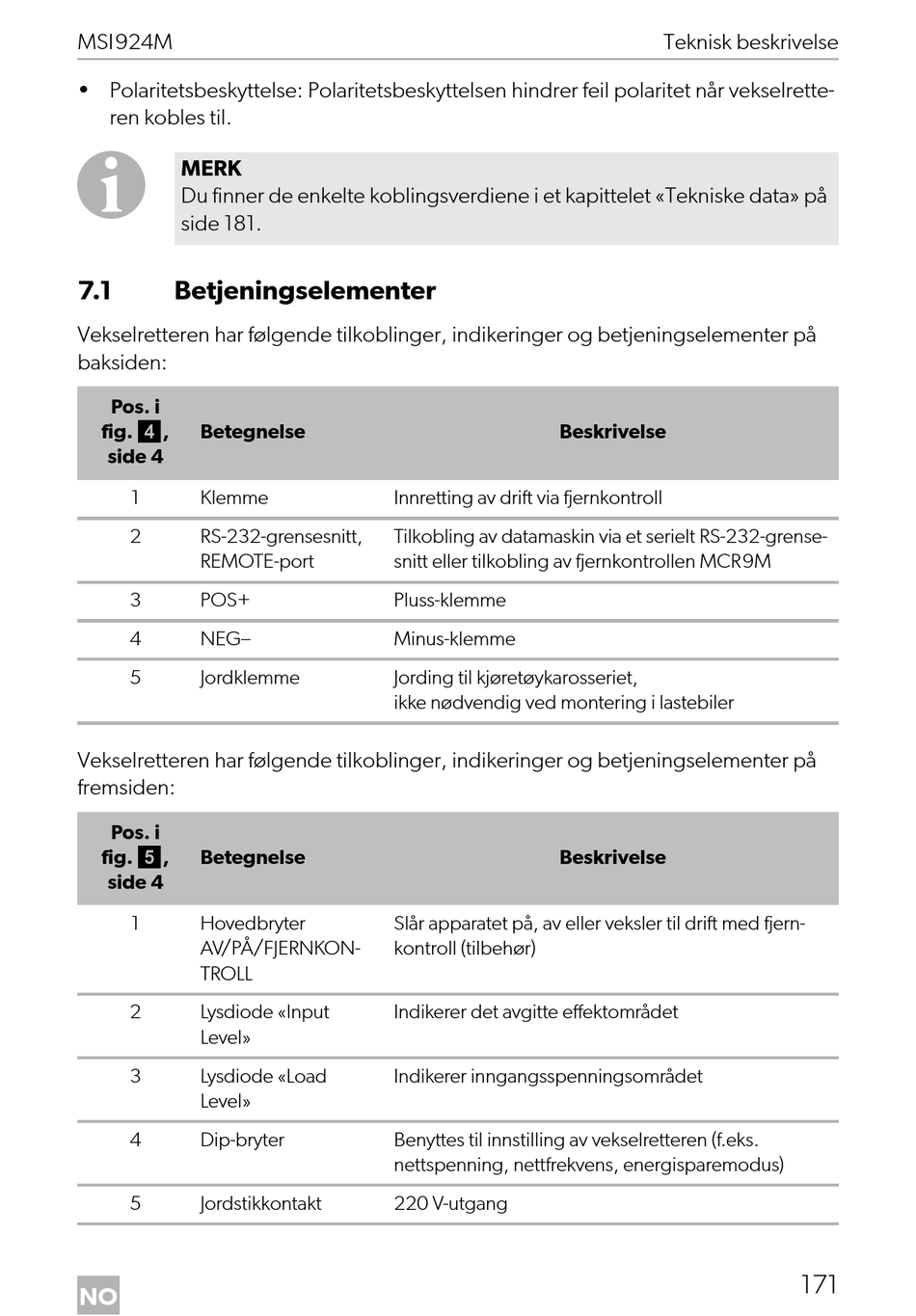

MSI924M
• Polaritetsbeskyttelse: Polaritetsbeskyttelsen hindrer feil polaritet når vekselrette-
ren kobles til.
I
MERK
Du finner de enkelte koblingsverdiene i et kapittelet «Tekniske data» på
side 181.
7.1 Betjeningselementer
Vekselretteren har følgende tilkoblinger, indikeringer og betjeningselementer på
baksiden:
Pos. i
fig. 4,
Betegnelse
side 4
1 Klemme
2 RS-232-grensesnitt,
REMOTE-port
3 POS+
4 NEG–
5 Jordklemme
Vekselretteren har følgende tilkoblinger, indikeringer og betjeningselementer på
fremsiden:
Pos. i
fig. 5,
Betegnelse
side 4
1 Hovedbryter
AV/PÅ/FJERNKON-
TROLL
2 Lysdiode «Input
Level»
3 Lysdiode «Load
Level»
4 Dip-bryter
5 Jordstikkontakt
NO
Beskrivelse
Innretting av drift via fjernkontroll
Tilkobling av datamaskin via et serielt RS-232-grense-
snitt eller tilkobling av fjernkontrollen MCR9M
Pluss-klemme
Minus-klemme
Jording til kjøretøykarosseriet,
ikke nødvendig ved montering i lastebiler
Beskrivelse
Slår apparatet på, av eller veksler til drift med fjern-
kontroll (tilbehør)
Indikerer det avgitte effektområdet
Indikerer inngangsspenningsområdet
Benyttes til innstilling av vekselretteren (f.eks.
nettspenning, nettfrekvens, energisparemodus)
220 V-utgang
Teknisk beskrivelse
171
