3.2.1.2 Anschlußplan ohne Field Terminal Board

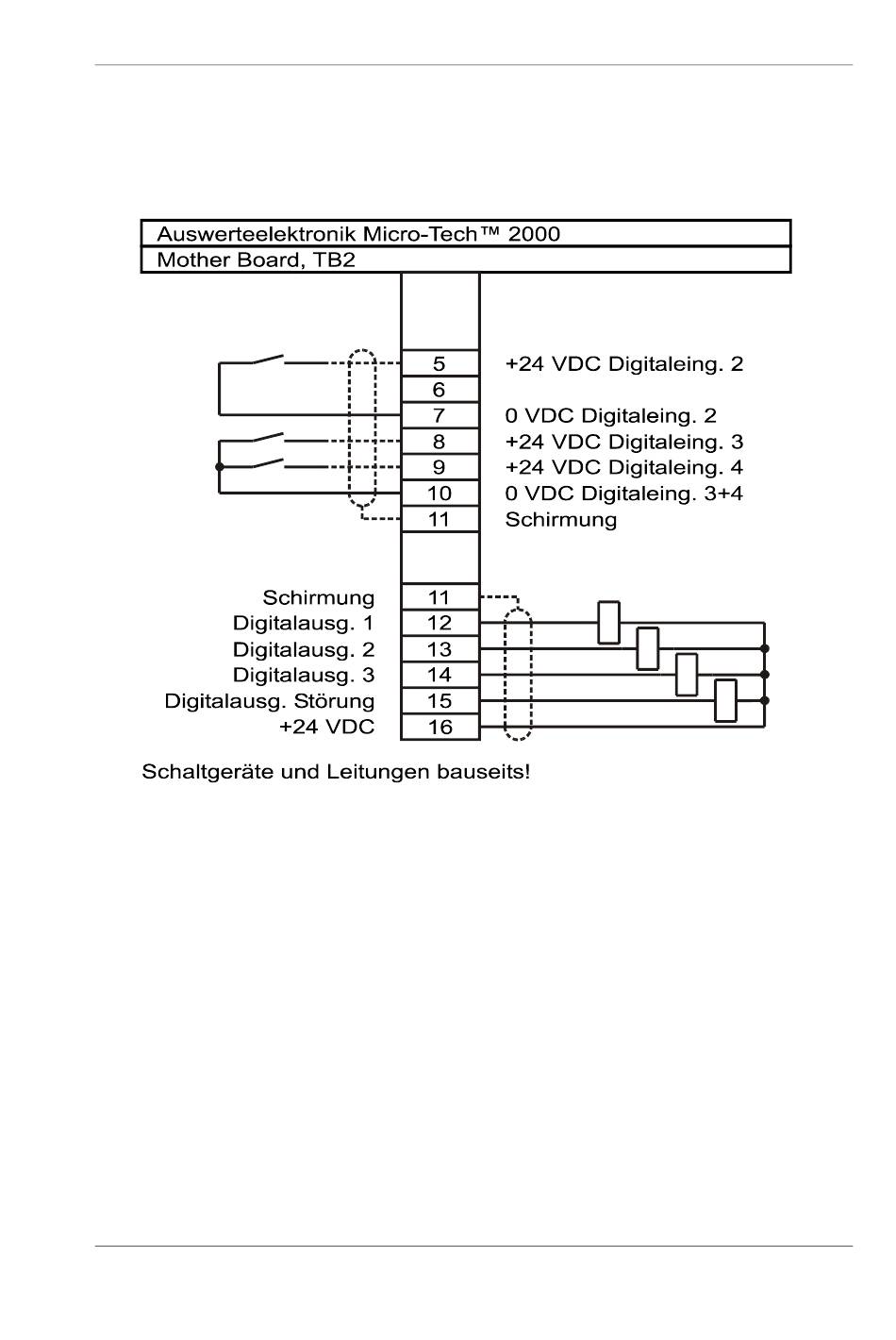

Abbildung 17 Anschlußplan, Digitale Ein- und Ausgänge (Standard), Micro-
TM
Tech
2000, Modell 2101, ohne Field Terminal Board
3.2.1.3 Anschlußplan mit Field Terminal Board
TM
Wird die Auswerteelektronik Micro-Tech
2000, Modell 2101, mit einem Field
Terminal Board ausgerüstet, so werden separate Eingangs- und Ausgangs-
module eingesetzt. Die Module können werkseitig nach Kundenwunsch gesteckt
oder nachträglich eingesetzt werden. Für alle Ein- und Ausgänge sind hierbei
kundenseitige Hilfsspannungungen erforderlich. Folgende Module stehen zur
Verfügung:
45
