5. Vom Quadratlochblechstreifen (2) 2 weitere Zuschnitte mit jeweils 9 Löchern abtrennen und nach Biegeschablone (Seite 5)
biegen.

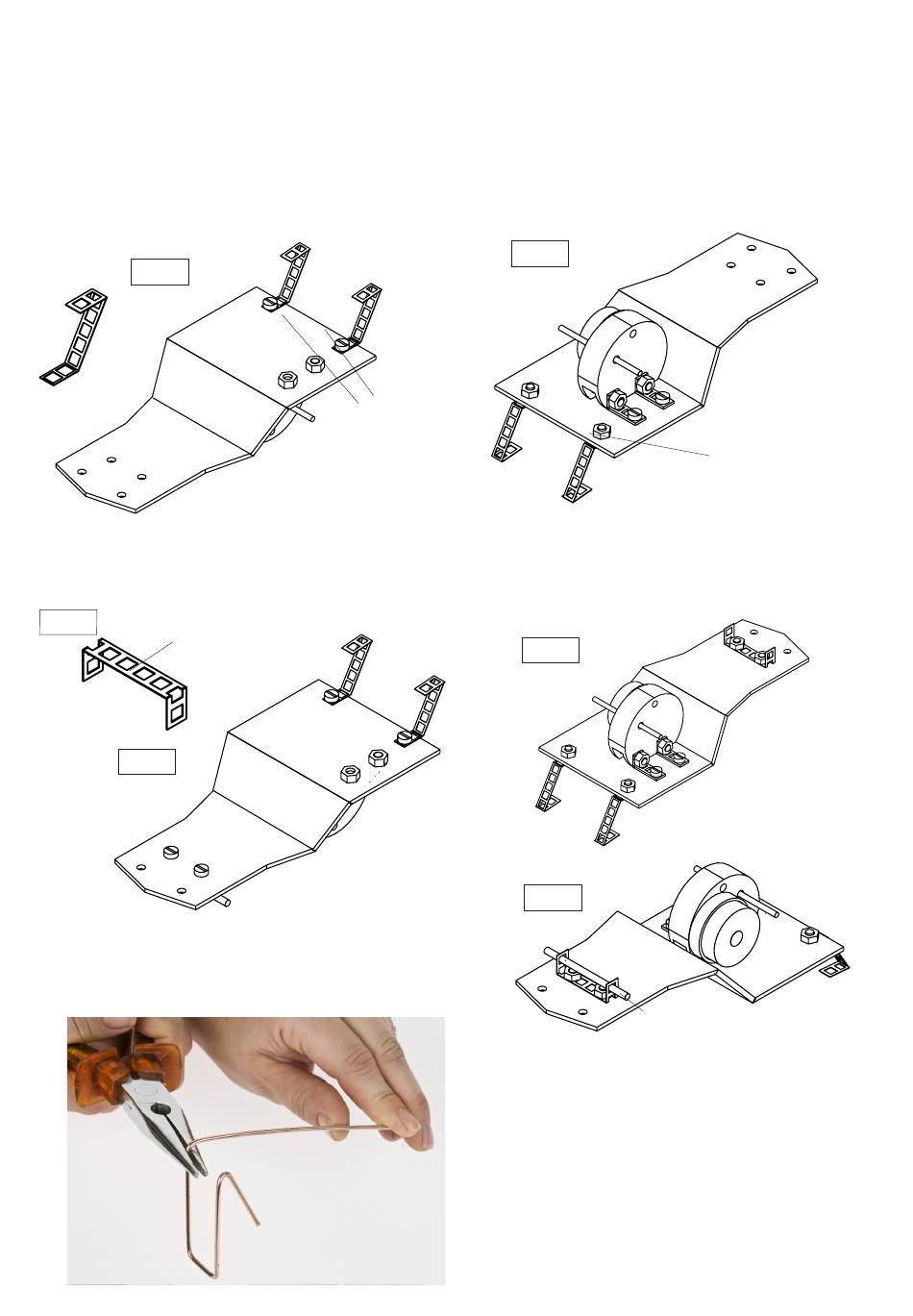

Die gebogenen Lochstreifen wie in Abbildung (e) gezeigt von oben mit jeweils einer Zylinderkopfschraube (8) und von un-
ten mit je einer Mutter (11) befestigen. Siehe Abbildung (f )
Abb. e
Ansicht
von oben
6. Vom Quadratlochblech (2) einen Streifen mit 8 Löchern abtrennen.
Achshalter nach Schablone (s. Seite 5) zu einem "U" biegen.
Von oben zwei Zylinderkopfschrauben (8) durch die vorgesehenen Bohrungen in der Grundplatte stecken und von unten
den gebogenenen Achshalter auf die Schrauben aufsetzen und mit 2 Muttern (11) befestigen (Abb. i).
Abb. g
Achshalter
Abb. h
7. Vom Schweißdraht (3) 40mm ablängen, Enden entgraten
und als Vorderachse in den Achshalter stecken (Abb. j)
D109793#1
BAUANLEITUNG
Lochbleche hier
befestigen
Ansicht
von oben
Abb. f
Abb. i
Abb. j
Ansicht
von unten
Achse
8. Den restlichen Schweißdraht nach Biegeschablone (Seite 5)
mit einer Rundzange zum Stoßfänger biegen.
Ansicht
von unten
Schrauben von
unten mit Mut-
tern festziehen!
Ansicht
von unten
3
