Vimar Elvox TAB 7 IP Kurzanleitung Seite 4

TAB: 40605
Fig. 3

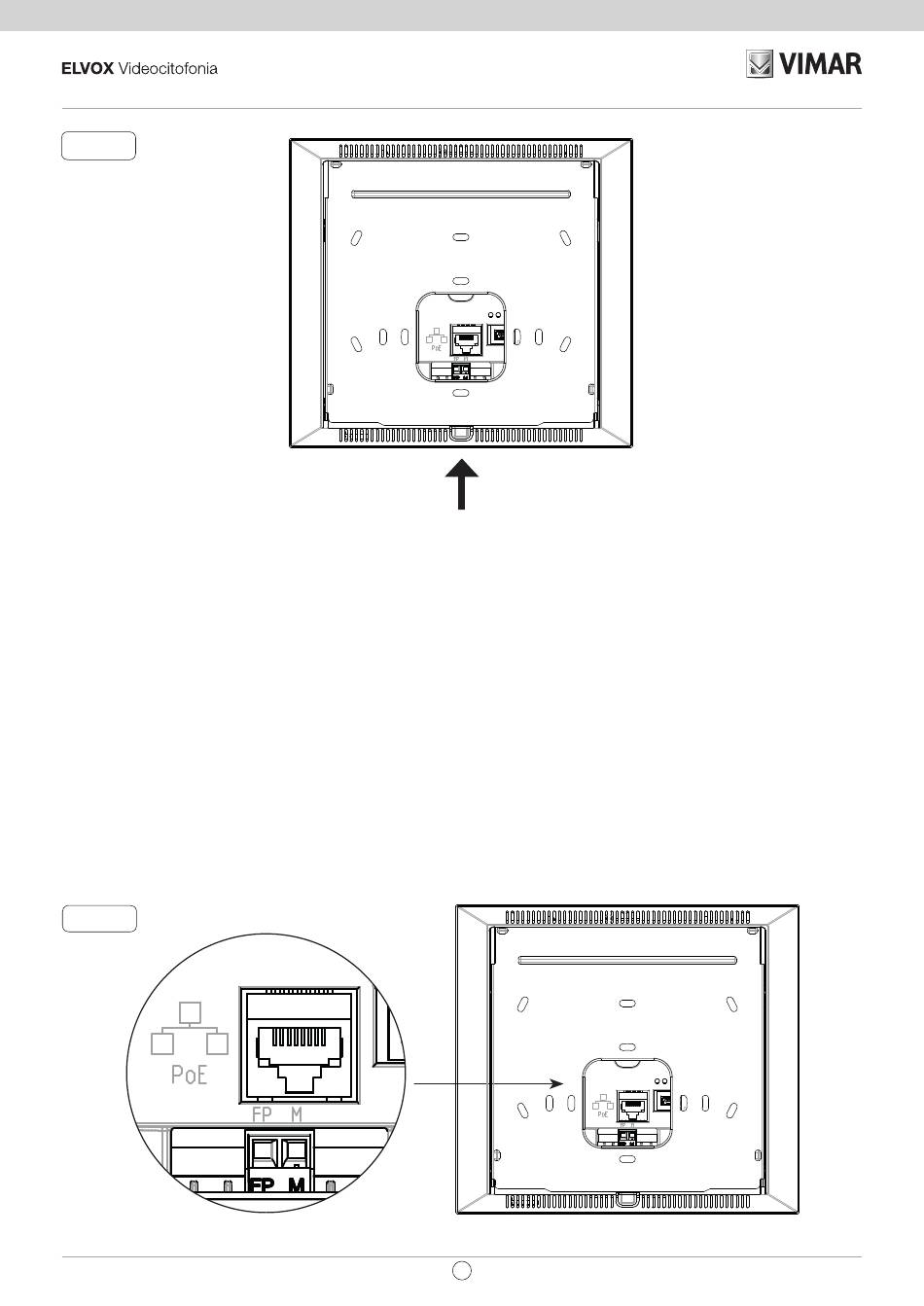

Interfacce e morsetti
• PoE: interfaccia RJ45 Ethernet 10/100 Mbps, PoE classe 0.
• FP: Ingresso NO per contatto pulito, pulsante chiamata fuoriporta (riferimento al morsetto M).
• M: Riferimento massa per pulsante fuoriporta.
Indicazioni di installazione:
• L'interfaccia di rete RJ45 va collegata esclusivamente ad una rete SELV (Safety Extra-Low Voltage).
• L'alimentatore PoE (Power-over-Ethernet PSE, Power Sourcing Equipment) deve fornire isolamento elettrico tra qualsiasi
conduttore accessibile incluso il conduttore di terra, se esistente, e tutti i contatti delle porte di rete, inclusi quelli inutilizzati
dal PSE o dal dispositivo da installare.
