L-TEK TAB1 Planungsunterlagen Seite 23

TEK
Telecom
Türstation Außen
Door Intercom Outside
Polung! / Polarity!
Türsprechmodul
TAB4
Doorphone Unit
Beleuchtung
LED16 weiss
Nameplate
Illumination
LED16 white
Klingel
Taster
Bell
Buttons
Türöffner
Türstation
Door Opener
Door
Intercom

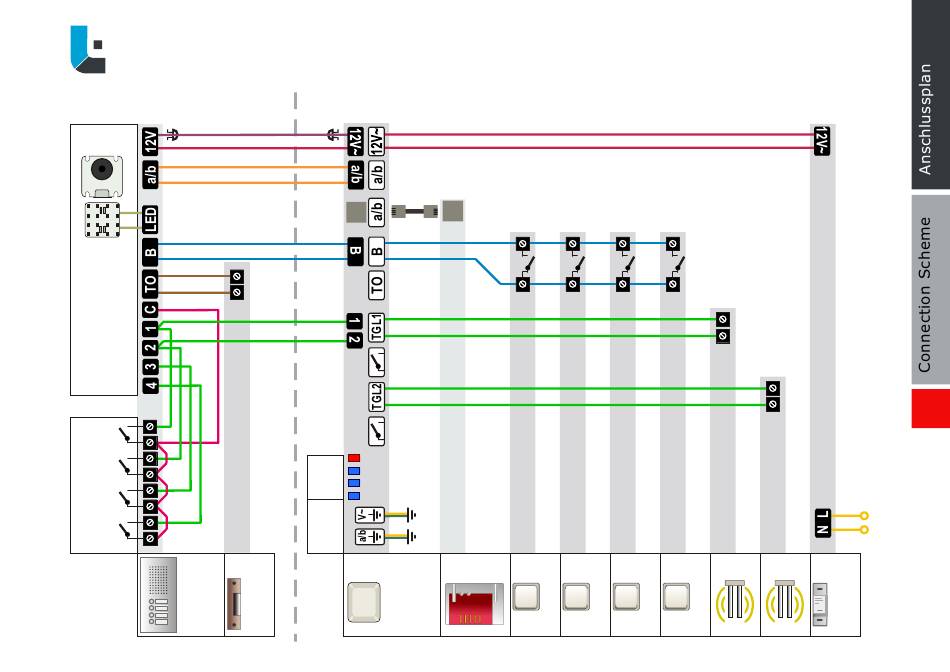

Türsprechanlage für 4 Parteien an gemeinsamen DSL-Router
Door intercom with 4 parties on same DSL router
Innen Elektroinstallation
Inside Electrical Installation
RJ11 Kabel
RJ11 Cable
Port FON1 / 2
1
2
ON
TO
LED
Display
TGL1
TGL2
Über-
spannungs-
Schutz
Over-
voltage
Protection
DSL-Router
a/b Patchbox
Fritzbox
Türöffner 1 Türöffner 2 Türöffner 3 Türöffner 4
Dooropener 1 Dooropener 2 Dooropener 3 Dooropener 4
230V~
Türglocke 1 Türglocke 2 Klingeltrafo
Doorbell 1 Doorbell 2 VT12
Transformer
