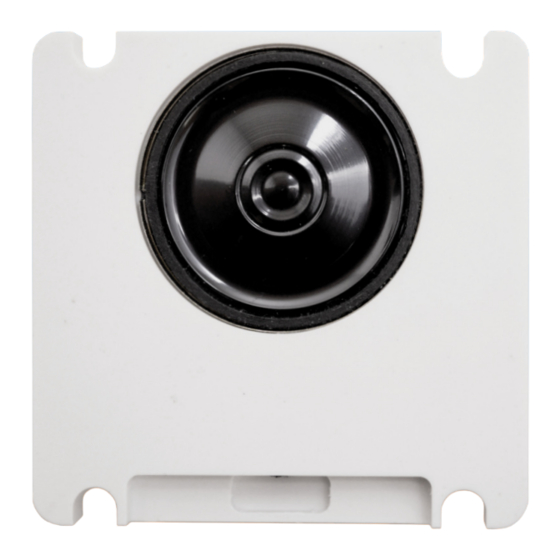

- Seite 1 Telecom Türsprechmodul TAB4pro zum Anschluss an a/b-Nebenstellen von DSL Modems mit analogen Ports und Telefonanlagen universeller Einbau in viele Türstationen Bedienungsanleitung Deutsch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeine Informationen Bestimmungsgemäßer Betrieb Sicherheitshinweise Rücknahme und Recycling Funktionsweise des TAB4pro Montageprinzip Information über Nässe Einfacher Anschluss Anschluss mit a/b Patchbox pro Funktionstest Abbildung Programmieren Türsprechmodul TAB4pro PIN Code Rückseite Zielrufnummern speichern Zielrufnummern für Türrufumleitung Anschlüsse Türöffner Klingeltaster Bestätigungston Versorgung 12V~ Außenlautstärke... -
Seite 3: Allgemeine Informationen
Türsprechmoduls durch eingedrungenes Wasser aufgrund mangelhaft durchgeführter Montage und Abdichtung ist nicht von der Gewährleistung umfasst. L-TEK Telecom haftet nicht für Schäden aus Diebstahl und Einbruch die an Gebäuden entstehen, an denen der Türöffner durch die vorliegende Türsprechstelle gesteuert wird. Die Türstation ist in jedem Fall nur in Kombination mit einer klassischen Schließvorrichtung zu verwenden. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Vorsicht! Beachten Sie diese Sicherheitshinweise, um Verletzungen von Personen oder Beschädigungen des Produktes zu vermeiden. Bei Fragen wenden Sie sich an Ihren Fachhändler oder an unseren technischen Support. Alle Montagearbeiten sind nur im spannungslosen Zustand auszuführen. Auch die Telefonanlage ist vom Strom- und Telefonnetz zu trennen. -
Seite 5: Funktionsweise Des Tab4Pro
Bild auch auf den DECT Telefonen bei Türruf angezeigt Siehe l-tek.net/Video. Schaltfunktionen Als weitere Ergänzung zur Türsprechstelle gibt es die Möglichkeit die Funktionen mit dem L-TEK a/b Schaltrelais zu erweitern: Schalten von Hoflicht, weitere Türöffner, Sicherheitstüröffner, Garagentorsteuerung u.s.w.. Informationen siehe l-tek.net/Zubehör. -
Seite 6: Montageprinzip
Montageprinzip Die Grafik zeigt das grundsätzliche Montageprinzip des L-TEK Türsprechmoduls wie es bei den L-TEK Türstationen PRESTIGE, Serie 300 / 410 / 510 und ZED zur Anwendung kommt, sowie auch bei allen anderen Einbaulösungen in Türstationen verschiedener Markenhersteller wie z.B. RENZ ®... -
Seite 7: Information Über Nässe
2. Auftreffender Regen bei freier Montage vor allem in Westaus- richtung. Abhilfe schafft ein Vordach oder Einbau in einer Nische. Die Grafik zeigt, dass durch die L-TEK Montagetechnik das Türprech- modul auch bei ungünstigen Verhältnissen geschützt bleibt. an der Fassade... -
Seite 8: Einfacher Anschluss
Entriegeln der Tür und der Türöffner-Tastschalter (Klemmen B). Weitere Leitungen führen zum Klingeltrafo (Klemmen 12V~) und zum Telefonanschluss der Fritzbox FON1 oder FON2 (Klemmen a/b). Durch die polungsfreien und kurzschlussfesten 2-Draht Anschlüsse können Sie kaum Fehler machen. Die genauen Anschlussbeispiele ersehen Sie aus den Planungsunterlagen Türsprechmodul TAB4pro. -
Seite 9: Anschluss Mit A/B Patchbox Pro
Betrieb gewährleistet. Eine somit übersichtliche Verkabelung und das LED Kontrolldisplay sorgen für eine problemlose Inbetriebnahme. Mit der a/b Patchbox pro lassen sich viele Anwendungs- möglichkeiten realisieren. Die dazu gehörigen Anschlussbeispiele ersehen Sie aus den Planungsunterlagen Türsprechmodul TAB4pro. -
Seite 10: Funktionstest
Funktionstest Am Schluß der Montage und Verkabelung steht der Funktionstest. Die Frontplatte ist noch geöffnet. Rufen Sie das Türsprechmodul von einem Telefon aus an und prüfen Sie die Sprechverbindung. Das LED Kontroll-Display Das LED-Display dient zur Überprüfung des Türsprechmoduls. PROG LED ON blinkt einfach sobald die Spannungsversorgung zum Türsprechmodul hergestellt ist. -
Seite 11: Programmieren
Programmieren Programmierbereitschaft Betätigen Sie den Tastschalter PROG am Türsprechmodul. LED PROG leuchtet. Das Türsprechmodul ist bereit zum Programmieren. Ist PROG AUS, läßt sich das Türsprechmodul nur über PROG PIN-Code programmieren. 2 Sekunden drücken Programmierablauf Rufen Sie von beliebiger Nebenstelle aus die Türstation an. Sie können nun sprechen und hören. -
Seite 12: Pincode
Programmieren Pincode In der Regel wird das Türsprechmodul einmal programmiert und dann die Programmierung gesperrt (PROG AUS). Die Programmierung kann auch eingeschaltet bleiben, wenn man ab und zu Änderungen vornehmen möchte. Durch die Art der Programmiersequenzen ist ein versehentliches Überschreiben unwahrscheinlich. Durch den PIN-Code lässt sich das Türsprechmodul auch programmieren wenn PROG ausgeschaltet ist, z.B. -
Seite 13: Zielrufnummern Speichern
Programmieren Zielrufnummern speichern Mit folgenden Programmiersequenzen können Sie die Zielrufnummern für die Klingeltasten 1 bis 4 speichern (erste Zielrufnummer)..24 Wählen Sie Stern 1 Raute für den ersten Klingeltaster und geben Sie die Rufnummer ein, die gewählt werden soll ...24 (max. -
Seite 14: Türöffner
Programmieren Türöffner Mit dieser Programmiersequenz können Sie die Anzugsdauer des Türmagneten einstellen. Wählen Sie Stern 6 Raute und geben 1-30 Sie danach den Zahlenwert 1 bis 30 ein, entsprechend der Anzugsdauer in Sekunden die der Türöffner haben soll. Schließen die Eingabe mit Stern ab. Klingeltaster Bestätigungston Mit dieser Programmierfunktion können Sie einen Ton oder Melodie... -
Seite 15: Außenlautstärke
Programmieren Außenlautstärke Mit dieser Programmierfunktion stellen Sie die Außenlautstärke ein. Wählen Sie Stern 7 und geben Sie danach den Zahlenwert für die gewünschte Außenlautstärke ein. 1= ruhiges Wohngebiet 2= Orstbereich 3= verkehrsreiches Stadtgebiet 4= Baustelle / Industrielärm Schließen die Eingabe mit Stern ab. Mikrofonlautstärke Mit dieser Programmierfunktion stellen Sie die Mikrofonlautstärke ein. -
Seite 16: Gesprächsdauer
Programmieren Rufintervalle Mit dieser Programmierfunktion stellen Sie die Anzahl der Rufintervalle ein. Wählen Sie Stern 8 Raute und geben 0-15 Sie danach den Zahlenwert 1 bis 15 für die gewünschte Anzahl von Rufintervallen ein. Schließen die Eingabe mit Stern ab. (0 = Funktion ausgeschaltet) Drückt der Besucher den Klingeltaster so werden die Telefone im Haus angerufen, die Sie für den Türruf... - Seite 17 Programmieren a/b Impedanzanpassung Mit dieser Programmiersequenz passen Sie das Türsprechmodul an den Anschluss des DSL Routers / Telefoanlage an. Wählen Sie Stern 8 und geben Sie danach den Zahlenwert für die gewünschte Anschlussimpedanz ein. 2= a/b Impedanz niedrig 3= a/b Impedanz normal (Fritzbox) 4= a/b Impedanz mittel (Speedport) 5= a/b Impedanz hoch Schließen die Eingabe mit Stern ab.
-
Seite 18: Aktivieren Der Verbindung
Programmieren Aktivieren der Verbindung Mit dieser Programmierfunktion bestimmen Sie nach wieviel Rufsignalen das Türsprech- modul eingeschaltet werden soll, wenn Sie es vom internen Telefon aus anrufen. Wählen Sie Stern 9 Raute und geben Qittungston Sie danach den Zahlenwert 0 = sofort ein oder 1 bis 9, entprechend der Anzahl von Rufsignalen nach denen das Türprechmodul aktiv werden soll. -
Seite 19: Rücksetzen
Programmieren Rücksetzen Mit dieser Funktion setzten Sie die Einstellungen zurück in den Grundzustand. Wählen Sie die Ziffernfolge Stern 0 Raute Raute um das Türsprechmodul zurückzusetzen wie folgt Grundzustand Die Zielrufnummern werden auf **9 gesetzt (Fritzbox Rundruf). Die Türrufumleitnummern werden gelöscht. Der PIN Code wird auf 0000 gesetzt und damit deaktiviert. -
Seite 20: Bedienung
Bedienung Türgespräch annehmen Der Besucher drückt einen Klingeltaster. Die dafür programmierten Nebenstellen läuten. Der Besucher hört den Freiton wie bei einem Telefonanruf. Der interne Teinehmer wird gerufen. Der interne Teilnehmer hebt den Hörer ab. Das Türgespräch beginnt. Der interne Teilnehmer kann nun folgende Funktionen ausführen: Raute drücken zum Öffnen der Tür Stern Stern drücken um das Türgespräch... -
Seite 21: Türgespräch Im Lautlosmodus
Bedienung Türgespräch im Lautlosmodus Der Besucher drückt einen Klingeltaster. Die dafür programmierten Nebenstellen läuten. Sofern der Klingeltaster- Bestätigungston aktiviert wurde, hört er eine Melodie unmittelbar mit dem Drücken des Klingeltasters. Es ertönt jedoch kein Freiton mehr an der Türstation (Lautsprecher ausgeschaltet). Der interne Teilnehmer wird gerufen. -
Seite 22: Türrufumleitung Permanent
Bedienung Türrufumleitung auf Zeit (Abwesenheitsbetrieb) Mit dieser Funktion können Sie Türanrufe auf das Mobiltelefon für eine bestimmte Zeitdauer umleiten. Nach Ablauf der Zeitdauer stellt sich die Türstation automatisch wieder zurück auf Anwesenheit (erste Zielrufnummer). Heben Sie ab und rufen Sie die Türstation an. Dann wählen Sie Stern 0 und geben danach den Zahlenwert für die Zeitdauer ein. -
Seite 23: Technische Daten
Technische Daten Anzahl der anschließbaren Klingeltaster Länge der programmierbaren 24 Ziffern Zielrufnummer / Türrufumleitnummern mit Stern und Raute Tonwahl MFV (Dauer/Pause) 100ms / 100ms Schaltdauer Türöffner / Schaltkontakt 5s (einstellbar) Rufintervalle bei Ruf von aussen 1-15 einstellbar Gesprächsdauer bei Ruf von aussen 60s (einstellbar 10 bis 299s) Gesprächsdauer bei Ruf von innen Aussenlautstärke in 4 Stufen einstellbar... -
Seite 24: Support
Video-Anleitungen zu den einzelnen Themen. Sollten wir Ihr Problem auch dann nicht lösen, senden Sie uns bitte Ihr Anliegen im Formularfeld l-tek.net/Technischer Support oder per Email an: info@l-tek.net oder rufen Sie an unter der Rufnummer für technische Fragen: 089 / 92778192 Für Reparaturrücksendungen können Sie den Reparaturauftrag...
