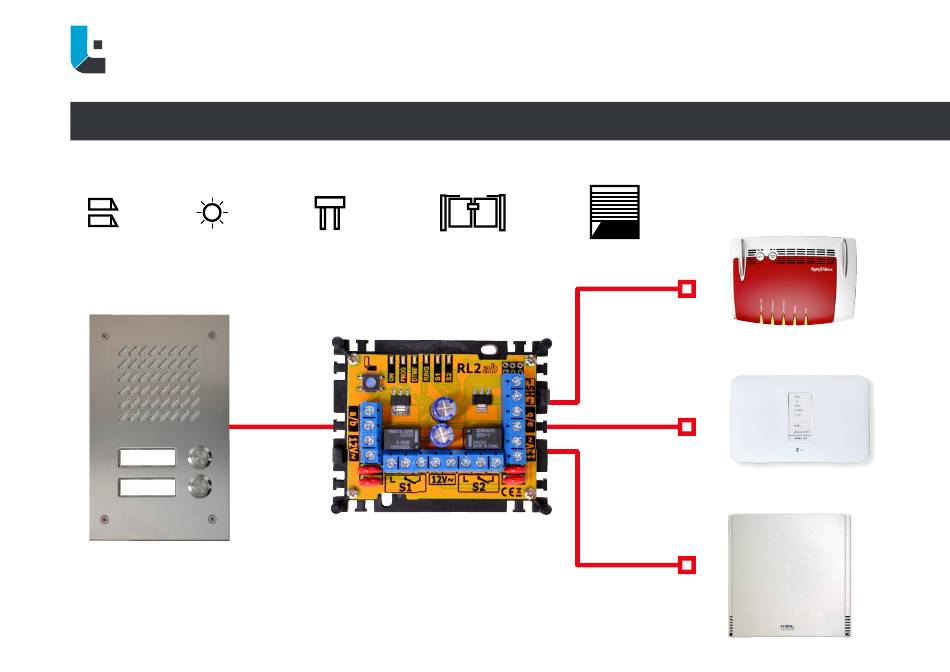

- Seite 1 Planungsunterlagen Telecom Ausgabe Juni 2017 Telefon-Schaltmodul RL2ab - Anwendung Türsprechanlage Zusätzliche Schaltfunktionen für a/b Türsprechanlagen und a/b-Nebenstellen AVM FRITZ!Box Türöffner- Hoflicht Akustische Garagentor Schaltungen Blinklicht Signale Hoftor Telefon-Schaltrelais RL2ab Speedport W724V Telefonanlage...
-
Seite 2: Telefon-Schaltmodul Rl2Ab - Anwendung Telefon
Planungsunterlagen Telecom Ausgabe Juni 2017 Telefon-Schaltmodul RL2ab - Anwendung Telefon Zusätzliche Schaltfunktionen für a/b Türsprechanlagen und a/b-Nebenstellen AVM FRITZ!Box Türöffner- Hoflicht Akustische Garagentor Schaltungen Blinklicht Signale Hoftor Telefon-Schaltrelais RL2ab Speedport W724V Telefonanlage... -
Seite 3: Telefon-Schaltmodul Rl2Ab - Anwendung Fernschalten
Planungsunterlagen Telecom Ausgabe Juni 2017 Telefon-Schaltmodul RL2ab - Anwendung Fernschalten Zusätzliche Schaltfunktionen für a/b Türsprechanlagen und a/b-Nebenstellen AVM FRITZ!Box Türöffner- Hoflicht Akustische Garagentor Schaltungen Blinklicht Signale Hoftor Telefon-Schaltrelais RL2ab Speedport W724V Telefonanlage... -
Seite 4: Allgemeines
Das Telefon-Schaltmodul RL2ab wird mittels Tonwahlimpulsen (DTMF) oder Rufsignalen über die analoge Telefonleitung gesteuert und dient zum Schalten von Geräten und Signalgebern. Das RL2ab kann dabei selbst das Endgerät sein oder sich in der Zuleitung zu einem Endgerät befinden (a/b-Türsprechanlage, Telefon, Faxgerät). -
Seite 5: Inhaltsverzeichnis
Planungsunterlagen Telecom Ausgabe Juni 2017 Telefon-Schaltmodul RL2ab - Inhaltsverzeichnis Übersichts- und Anschlusspläne am Beispiel Fritzbox 1 - Türöffner für Gartentor und Haustüre mit automatischer Haustürbeleuchtung 2 - Türöffner für Gartentor und Garagentorbetätigung mit automatischer Gartenbeleuchtung 3 - Türöffner für Gartentor und Gartenbeleuchtung 4 - Automatischer Folgetüröffner - zweiter Türöffner wird mit Zeitverzögerung aktiviert... -
Seite 6: Türöffner Für Gartentor Und Haustüre Mit Automatischer Haustürbeleuchtung
Hat die Türstation auch eine externe Rufnummer über die sie erreichet werden kann, sind die Funktionen auch mit Mobiltelefon möglich. Haustürlicht LED Spot [#] DECT Telefone Mobiltelefon Türöffner Türstation Gartentor Türöffner Haustüre Telefon FON2 Klingeltrafo DSL-Router VT12-2 Fritzbox Fritz!Box RJ11 Kabel Telefon-Schaltmodul RL2ab - 8 -... - Seite 7 Türstation Außen Haustüre Innen Elektroinstallation Türsprechmodul TAB4pro Port FON1 / 2 RJ11 Kabel Beleuchtung LED16 Klingel Taster PROG Display DTMF RING 230V~ DSL-Router Türöffner Türöffner LED Spot Klingeltrafo Türstation Telefon-Schaltmodul Fritzbox Gartentor Haustüre 12V~ VT12 RL2ab Fritz!Box - 7 -...
-
Seite 8: Türöffner Für Gartentor Und Garagentorbetätigung Mit Automatischer Gartenbeleuchtung
Hat die Türstation auch eine externe Rufnummer über die sie erreichet werden kann, sind die Funktionen auch mit Mobiltelefon möglich. DECT Telefone Garagenlicht Gartentorlicht LED Spot [#] LED Spot [#] Mobiltelefon Türöffner Türstation Gartentor Telefon FON2 Klingeltrafo DSL-Router VT12-2 Fritzbox Fritz!Box Telefon-Schaltmodul RL2ab RJ11 Kabel - 8 -... - Seite 9 TAB4pro Port FON1 / 2 RJ11 Kabel Beleuchtung LED16 Klingel Taster PROG Display DTMF RING 230V~ DSL-Router Türöffner LED Spot LED Spot Garagentor Klingeltrafo Türstation Telefon-Schaltmodul Fritzbox Gartentor 12V~ 12V~ Tastschalter VT12 RL2ab [****] [00] [****] Fritz!Box - 9 -...
-
Seite 10: Türöffner Für Gartentor Und Gartenbeleuchtung
Türöffner Gartentor Telefon FON2 LED Spot [1] LED Spot [1] LED Spot [1] max. 10W max. 10W max. 10W Klingeltrafo DSL-Router VT12-3 Fritzbox Fritz!Box Telefon- Telefon- empfohlene Leitung 4 x 0,75mm RJ11 Kabel Schaltmodul Schaltmodul RL2ab-1 RL2ab-2 - 10 -... - Seite 11 Innen Elektroinstallation Port FON1 / 2 RJ11 Kabel PROG PROG Display Display DTMF DTMF RING RING 230V~ DSL-Router Telefon-Schaltmodul Türöffner LED Spot LED Spot LED Spot Klingeltrafo Telefon-Schaltmodul Gartentor 12V~ Fritzbox RL2ab 12V~ 12V~ VT12 RL2ab Fritz!Box - 11 -...
-
Seite 12: Automatischer Folgetüröffner Zweiter Türöffner Wird Mit Zeitverzögerung Aktiviert
Automatischer Folgetüröffner zweiter Türöffner wird mit Zeitverzögerung aktiviert Telecom Programmierung RL2ab: Schaltfunktionen: Relais S1: Türöffner Haustüre Totzeit [#] In diesem Beispiel werden zwei Türöffner gleichzeitig betätigt, jedoch Schaltzeit 40 Sekunden: * 1 1 # 40 * zeitversetzt nacheinander geschaltet. Dies kann sinnvoll sein, wenn... - Seite 13 Türsprechmodul TAB4pro RJ11 Kabel Port FON1 Beleuchtung LED16 Klingel Taster Display PROG Display DTMF Über- RING 230V~ spannungs- Schutz DSL-Router Türöffner Türöffner Türöffner Türglocke Klingeltrafo Türstation Telefon-Schaltmodul a/b Patchbox pro Tastschalter Fritzbox Gartentor Haustüre VT12 RL2ab Fritz!Box - 13 -...
-
Seite 14: Sicherheitstüröffner
Sicherheitstüröffner Telecom Programmierung RL2ab: Schaltfunktionen: Relais S1: Sicherheitstüröffner [1234] Dieses Beispiel zeigt einen Sicherheitstüröffer. Der Sicherheits- Schaltzeit 4 Sekunden: * 1 1 # 4 * türöffner lässt sich durch Aufbrechen der Türstation und kurzschliessen Aktivierungsnummer=1234: * 1 # 1234 * # von Leitungen nicht auslösen. - Seite 15 Haustüre Innen Elektroinstallation Türsprechmodul TAB4pro RJ11 Kabel Port FON1 Beleuchtung LED16 Klingel Taster Display PROG Display DTMF Über- RING 230V~ spannungs- Schutz Türglocke DSL-Router Sicherheits- Klingeltrafo Türstation Telefon-Schaltmodul a/b Patchbox pro Fritzbox Türöffner VT12 RL2ab [1234] Fritz!Box - 15 -...
-
Seite 16: Schalten Eines Netzverbrauchers
Aktivierungsnummer = 99: * 1 # 9 9 * # erforderlich. Das Netzschaltrelais benötigt eine Eingangsschaltspannung (Spulenspannung) von 12V~. Aussenbeleuchtung [99] 230V~ DECT Telefone Mobiltelefon Telefon FON2 Telefon- Klingeltrafo DSL-Router Schaltmodul RL2ab VT12 Fritzbox Fritz!Box RJ11 Kabel - 16 -... - Seite 17 Schalten eines Netzverbrauchers Telecom Garten Außen Innen Elektroinstallation Port FON1 / 2 RJ11 Kabel 230V~ PROG Display DTMF RING 230V~ DSL-Router Außen- Außen- Außen- Netzrelais Klingeltrafo Telefon-Schaltmodul 230V~ Fritzbox beleuchtung beleuchtung beleuchtung VT12 RL2ab 230V~ 230V~ 230V~ [99] Fritz!Box - 17 -...
-
Seite 18: Fernschalten - In Der Ferienwohnung Werden Klimaanlage Und Licht Aktiviert
Rückmeldung über den Schaltzustand in Form von Tönen zu bekommen. Aktivierungsnummer = #7: * 1 # # 7 * # Beim RL2ab können Bestätigungstöne aktiviert werden und auch eine Fernabfrage über die Schaltzustände vorgenommen werden. In dem Relais S2: Außenbeleuchtung [#3]... - Seite 19 Innen Elektroinstallation Innen Wohnbereich Garten Außen Port FON1 / 2 RJ11 Kabel 230V~ PROG Display DTMF RING 230V~ DSL-Router Außen- Klimaanlage Netzrelais Netzrelais Klingeltrafo Telefon-Schaltmodul 230V~ 230V~ Fritzbox beleuchtung 230V~ [#7] VT12 RL2ab 230V~ [#3] [#7] [#3] Fritz!Box - 19 -...
-
Seite 20: Akustische Und Optische Anrufsignalisierung
Signalgeber mit anderen Spannungswerten benötigen ein eigenes Netzgerät. optisches Signal optisches Signal optisches Signal DECT Telefone LED Spot 12V~ LED Spot 12V~ LED Spot 12V~ Signalglocke 12V~ Telefon- Telefon FON1 Schaltmodul RL2ab Klingeltrafo DSL-Router VT12-2 Fritzbox Fritz!Box RJ11 Kabel - 20 -... - Seite 21 Innen Elektroinstallation Innen Wohnbereich / Arbeitsbereich Port FON1 / 2 RJ11 Kabel PROG Display DTMF RING 230V~ Signalglocke DSL-Router analoges LED Spot LED Spot LED Spot Klingeltrafo Telefon-Schaltmodul 12V~ Fritzbox Telefon 12V~ 12V~ 12V~ VT12 RL2ab Fritz!Box - 21 -...
-
Seite 22: Akustische Und Optische Anrufsignalisierung Schalten Von 230V~ Signalgebern
Die Netzschaltrelais benötigen eine Eingangsschaltspannung (Spulenspannung) von 12V~. optisches Signal optisches Signal optisches Signal DECT Telefone Strahler 230V~ Strahler 230V~ Strahler 230V~ Alarmglocke 230V~ Telefon FON1 Klingeltrafo DSL-Router VT12 Fritzbox Fritz!Box RJ11 Kabel RJ11 Kabel Telefon- - 22 - Schaltmodul RL2ab... - Seite 23 Innen Elektroinstallation Innen Wohnbereich Garten Außen Port FON1 / 2 RJ11 Kabel 230V~ PROG Display DTMF RING 230V~ DSL-Router Außen- Klimaanlage Netzrelais Netzrelais Klingeltrafo Telefon-Schaltmodul 230V~ 230V~ Fritzbox beleuchtung 230V~ [#7] VT12 RL2ab 230V~ [#3] [99] [99] Fritz!Box - 23 -...
-
Seite 24: Optische Anrufsignalisierung Und Schaltfunktion
Programmierung Relais: Schaltfunktionen: Relais S1: optisches Signal * 1 4 * In diesem Beispiel wird das RL2ab während der Anrufphase drei mal blinken pro Rufimpuls zur optischen Rufsignalisierung benutzt. Hebt der Teilnehmer ab, so können Tonwahlsignale ausgewertet werden und damit z.B. - Seite 25 Innen Elektroinstallation Innen Wohnbereich / Arbeitsbereich Port FON1 / 2 RJ11 Kabel PROG Display DTMF RING 230V~ DSL-Router analoges LED Spot LED Spot LED Spot Sicherheits- Klingeltrafo Telefon-Schaltmodul Fritzbox Telefon 12V~ 12V~ 12V~ Türöffner VT12 RL2ab [1234] Fritz!Box - 25 -...
-
Seite 26: Fehlersuche
Klingeltrafo mit zu niedriger Ausgangsspannung. Klingeltrafo überprüfen und ggf. austauschen angeschlossene Geräte der Reihe nach abklemmen und so die 12V~ Leitung auf Überlastung prüfen. Für den sicheren Betrieb des RL2ab empfehlen wir die L-TEK Klingeltrafos Serie VT12. LED PROG Zeigt an ob die Programmierung aktiv ist. Taster PROG für 2 Sekunden drücken für EIN oder AUS.
