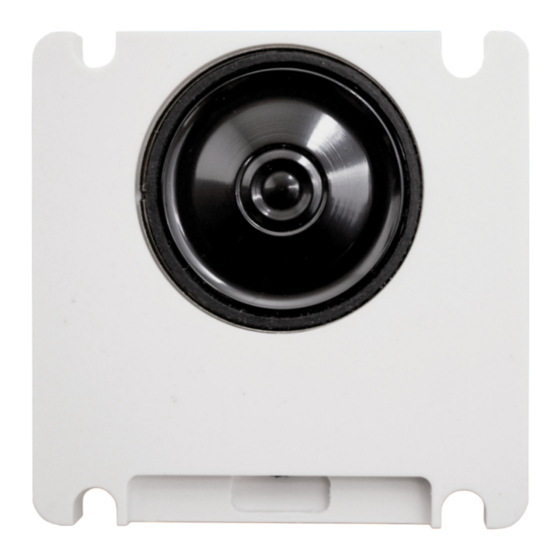

Türsprechmodul TAB4pro
■
Anschluss an a/b Telefonports von
■
Fritzbox, Speedport und Telefonanlagen
■
Anschlüsse für 4 Klingeltaster
■
Anschluss für Türöffner
■
Anschluss für LED Namensschildbeleuchtung
■
Anschluss für Türöffner-Tastschalter
für alle L-TEK Türstationen
und zum universellen Einbau
in nahezu jede andere Türstation
oder Briefkastenanlage
Bedienungsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für L-TEK TAB4pro
Inhaltszusammenfassung für L-TEK TAB4pro
- Seite 1 Anschluss an a/b Telefonports von ■ Fritzbox, Speedport und Telefonanlagen ■ Anschlüsse für 4 Klingeltaster ■ Anschluss für Türöffner ■ Anschluss für LED Namensschildbeleuchtung ■ Anschluss für Türöffner-Tastschalter für alle L-TEK Türstationen und zum universellen Einbau in nahezu jede andere Türstation oder Briefkastenanlage Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Ansage bei Nichtannahme Beleuchtung Betriebsart Telefon 1-4 Klingeltaster C 1- 4 Zielrufnummern speichern Umleitrufnummern speichern Programmiertaster Türruf und Türrufumleitung einrichten LED Funktions-Display TAB4pro - die weiteren Funktionen Türöffner Klingeltaster Bestätigungston Außenlautstärke Mikrofonlautstärke Rufintervalle Maximale Verbindungsdauer a/b Impedanzanpassung a/b Empfindlichkeit Aktivieren der Verbindung Freizeichenunterdrückung... -
Seite 3: Leistungsübersicht Tab4Pro
TAB4pro Leistungsübersicht TAB4pro Den Türruf der Klingeltaster 1 bis 4 auf verschiedene Telefone von Fritzbox, Speedport und Telefonanlage leiten Gespräch an hausinternen Telefonen annehmen und bei Bedarf die Tür öffnen Von jedem hausinternen Telefon hinaushören zur Tür Von jedem hausinternen Telefon Türstation programmieren Türruf und Türöffnen auch auf dem Smartphone (WLAN) -
Seite 4: Bestimmungsgemäßer Betrieb
Eine Beschädigung des Türsprechmoduls durch eingedrungenes Wasser aufgrund mangelhaft durchgeführter Montage und Abdichtung ist nicht von der Gewährleistung umfasst. Haftungsausschluss: L-TEK Telecom haftet nicht für Schäden aus Diebstahl und Einbruch die an Gebäuden entstehen, an denen der Türöffner durch die vorliegende Türsprechanlage gesteuert wird. -
Seite 5: Sicherheitshinweise
TAB4pro Sicherheitshinweise Vorsicht! Beachten Sie diese Sicherheitshinweise, um Verletzungen von Personen oder Beschädigungen des Produktes zu vermeiden. Bei Fragen wenden Sie sich an Ihren Fachhändler oder an unseren technischen Support. Alle Montagearbeiten sind nur im spannungslosen Zustand auszuführen. Auch der DSL Router / Switch ist vom Strom- und Telefonnetz zu trennen. -
Seite 6: Funktionsweise Des Tab4Pro
TAB4pro Funktionsweise des TAB4pro Funktion außen an der Türstation Nach Betätigen eines Klingeltasters wird das Türsprechmodul aktiv. Wurde für den betätigten Taster eine Zielrufnummer programmiert, belegt das Türsprechmodul die Leitung und wählt diese Rufnummer. Danach ertönt der Freiton an der Türstation. Der Teilnehmer wird gerufen. -
Seite 7: Montageprinzip
TAB4pro Montageprinzip Die Grafik zeigt das grundsätzliche Montageprinzip des L-TEK Türsprechmoduls wie es bei den L-TEK Türstationen zur Anwendung kommt, sowie auch bei allen anderen Einbaulösungen in Türstationen verschiedener Markenhersteller wie z.B. Siedle , RENZ oder ELCOM ® ® ®... -
Seite 8: Information Über Nässe
Korrosion verhindert. an der Fassade Mauerwerk ablaufender Regen dringt ein Unterputzkasten Türsprechmodul direkt auftreffender starker Regen L-TEK Adapterplatte dringt ein Abstand von 3-5mm Frontplatte Hinterlüftung mit Sprechgitter Kondensation trocknet aus defekte Dichtung eingedrungene Nässe läuft ab Querschnitt durch eine L-TEK Türstation... -
Seite 9: Einfacher Anschluss
Anschlussklemmen des Türsprechmoduls angeschlossen. Durch die polungsfreien und kurzschlussfesten 2-Draht Anschlüsse können kaum Fehler entstehen. Die Abbildung ist eine schematische Darstellung. In den Planungsunterlagen zum TAB4pro, finden Sie eine Vielzahl von Anschlussplänen zur Realisierung Ihrer persönlichen Türsprechanlage einschliesslich Einbindung einer Türkamera. -
Seite 10: Anschluss Mit A/B Patchbox Pro
Betrieb gewährleistet. Eine übersichtliche Verkabelung mit LED Kontrolldisplay sorgen für eine problemlose Inbetriebnahme. Die Abbildung ist eine schematische Darstellung. In den Planungsunterlagen zum TAB4pro, finden Sie eine Vielzahl von Anschlussplänen zur Realisierung Ihrer persönlichen Türsprechanlage einschliesslich Einbindung einer Türkamera. -
Seite 11: Tab4Pro Funktionstest
Taster an. Verbinden Sie die Sekundärseite des betriebsbereiten Klingeltrafos VT12 mit den Klemmen 12V~. Die blaue LED ON blinkt. Verbinden Sie das TAB4pro mit dem RJ11 Verbindungskabel mit der Fritzbox FON1 oder FON2. Stellen Sie zunächst die Betriebsart Telefon für FON1/2 ein. -
Seite 12: Das Led Kontroll-Display
TAB4pro Das LED Kontroll-Display Das LED-Display dient zur Überprüfung des Türsprechmoduls. Die LEDS zeigen folgende Betriebszustände an. PROG LED ON blinkt einfach sobald die Spannungsversorgung zum Türsprechmodul hergestellt ist. Bei aktiver Verbindung ist die LED ON konstant ein. Blinkt doppelt bei aktiver Türrufumleitung. -
Seite 13: Programmierbereitschaft
TAB4pro Programmierbereitschaft Betätigen Sie den Tastschalter PROG am Türsprechmodul. LED PROG leuchtet. Das Türsprechmodul ist bereit zum Programmieren. Ist PROG AUS, läßt sich das Türsprechmodul nur über PIN-Code programmieren, sofern ein PROG PIN-Code vergeben wurde. Taster PROG für 2 Sekunden drücken... -
Seite 14: Pin Code Einrichten
TAB4pro PIN-Code einrichten Durch den PIN-Code lässt sich das Türsprechmodul auch programmieren, wenn PROG ausgeschaltet ist, z.B. wenn man den Zugang nur bestimmten Personen ermöglichen möchte. PROG Taster PROG für 2 Sekunden drücken PROG Einschalten und PIN Code setzen danach PROG wieder ausschalten Setzen Sie den 4-stelligen PIN-Code. -
Seite 15: Programmierablauf Mit Pin-Code
TAB4pro PIN-Code einrichten Programmierablauf mit PIN-Code 1 2 3 Rufen Sie von einer beliebigen Nebenstelle aus das Türsprechmodul an. 4 5 6 Sie hören die Außengeräusche. Geben Sie jetzt den 4-stelligen PIN-Code Außengeräusche ein. Es schaltet sich die PROG LED ein. -
Seite 16: Betriebsart Türsprechanlage
Betriebsart Türsprechanlage ■ nur bei Fritzbox einfach einzurichten ■ Videokamera für Fritzfons ■... -
Seite 17: Türruf Einrichten
TAB4pro Betriebsart Türsprechanlage Für all diejenigen die eine Fritzbox einsetzen, ist die Betriebsart Türsprechanlage in der Regel die bevorzugte Betriebsart, da sie den größten Funktionsumfang bietet und gleichzeitig am einfachsten einzurichten ist. Türruf einrichten Die Zielrufnummer ist die Rufnummer die beim Drücken eines Klingeltaster zur Fritzbox gesendet und dort ausgewertet wird. - Seite 18 TAB4pro Betriebsart Türsprechanlage Türruf einrichten Wir begeben uns dann in die Fritzbox Bedienoberfläche in den Dialog Telefonie / Telefoniegeräte und registrieren den a/b Port z.B. FON1 als Türsprechanlage. Beim Öffnen erscheint dieser Dialog.
- Seite 19 TAB4pro Betriebsart Türsprechanlage Hier können wir Klingeltasten hinzufügen. In der Werkseinstellung gibt die Fritzbox 11, 12,13 und 14 vor. Damit ist die Verbindung zum Türsprechmodul synchron. Für die 11 haben wir eine Rufgruppe gewählt, für 12 eine externe Rufnummer, für 13 eine interne Rufnummer.
-
Seite 20: Türrufumleitung Einrichten
Rufnummern zu wählen. Wie die Funktion Türrufumleitung, also die externe Rufnummernwahl trotzdem möglich ist, zeigen wir im folgenden Beispiel. Zusätzlich erhalten Sie im L-TEK Youtube Kanal das Video Türrufumleitung auf Zeit mit Fritzbox. Umleitrufnummern speichern Wir verwenden als Beispiel den Klingeltaster 1. - Seite 21 TAB4pro Betriebsart Türsprechanlage Türrufumleitung einrichten Wir verknüpfen nun diese interne Rufnummer in der Fritzbox mit dem externen Ziel und begeben uns dazu in das Menü Telefonie / Telefoniegeräte. Die Zielrufnummer 11 für den ersten Klingeltaster mit dem Namen Taste 1 haben wir bereits eingerichtet.
-
Seite 22: Türsprechanlage Für Zwei Fritzboxen
TAB4pro Betriebsart Türsprechanlage Türsprechanlage für zwei Fritzboxen Sie können mit der Türsprechanlage zwei Fritzboxen anrufen. Dabei ist die zweite Fritzbox nicht mit der Türsprechanlage verbunden. Der Anruf wird als externer Anruf durchgeführt. Funktionen für beide Fritzboxen: Türöffnen intern oder extern mit WLAN oder Mobil. - Seite 23 TAB4pro Betriebsart Türsprechanlage Türsprechanlage für zwei Fritzboxen Im Dialog Telefonie / Telefoniegeräte weisen wir der ersten Zielrufnummer 11 eine interne Rufgruppe zu, die unter Rufgruppe bearbeiten konfiguriert werden kann. Für die zweite Zielrufnummer 12 wählen wir eine exerne Rufnummer der zweiten Fritzbox.
-
Seite 24: Ansage Auf Zeit
TAB4pro Betriebsart Türsprechanlage Ansage auf Zeit In diesem Abschnitt zeigen wir, wie Sie eine Ansage an der Türstation ausgeben können, die Sie ganz einfach per Kurzwahl von jeden Telefon für eine bestimmt Zeit aktivieren können. Wenn Sie z.B. eine wichtige Lieferung erwarten, aber wegen Erledigungen kurze Zeit ausser Haus müssen und kein Handy... - Seite 25 Sprachsteuerung bis 2 Sekunden um die Außenlautstärke hochzufahren. Das erste Wort der Ansage wird dadurch verschluckt. Verwenden Sie beim Erstellen der Ansage in diesem Fall einen langen Aufmerksamkeitston (ca. 3 Sek.) zu Beginn, wie in den Beispielen im L-TEK Shop.
-
Seite 26: Ansage Bei Nichtannahme
TAB4pro Betriebsart Türsprechanlage Ansage bei Nichtannahme In diesem Abschnitt zeigen wir, wie Sie eine Ansage an der Türstation nach einer bestimmten Anzahl von Rufintervallen ausgeben können. Diese Funktion kann z.B. gewerblich genutzt werden, dient aber hauptsächlich Personen mit eingeschränkter Mobilität, die nicht rechtzeitig zur Haustüre kommen können. - Seite 27 Ansage ändern. Dort können Sie eine vorher vorbereitete Ansage im mp3-Format laden. Ansagebeispiele siehe L-TEK Shop Türsprechmodul TAB4pro. Zunächst klingeln die Telefone internen Rufgruppe. Wenn Sie die Türrufumleitung auf Zeit aktivieren klingeln die Telefone die Sie der externen Rufnummer (im Beispiel 4583056) zugeteilt haben (Fritzbox Telefonie / Telefoniegeräte).
-
Seite 28: Betriebsart Telefon
Betriebsart Telefon ■ Fritzbox ■ Speedport ■ Telefonanlage... -
Seite 29: Zielrufnummern Speichern
TAB4pro Betriebsart Telefon Zielrufnummern speichern Eine Zielrufnummer ist diejenige Rufnummer die beim Drücken des Klingeltasters der Türsprechanlage gesendet wird, um in der Fritzbox / Speedport oder einer Telefonanlage ein Telefon oder eine Gruppe von Telefonen anzurufen. Auch eine externe Festnetz- oder Mobilrufnummer kann hier verwendet werden. -
Seite 30: Umleitrufnummern Speichern
TAB4pro Betriebsart Telefon Umleitrufnummern speichern Eine Umleitlrufnummer ist diejenige Rufnummer die beim Drücken des Klingeltasters von der Türsprechanlage gesendet wird, wenn die Funktion Türrufumleitung aktivert wurde, um in der Fritzbox / Speedport oder einer Telefonanlage ein Telefon oder eine Gruppe von Telefonen anzurufen. -
Seite 31: Türruf Und Türrufumleitung Einrichten
TAB4pro Betriebsart Telefon Türruf und Türrufumleitung einrichten In der Betriebsart Telefon wird die Rufnummer immer direkt von der Türsprechanlage gewählt. Wir erklären die Funktionsweise hier am Beispiel Fritzbox. Sie gilt genauso für Speedport und Telefonanlagen. Gehen Sie in den Dialog Telefonie / Telefoniegeräte und registrieren Sie den Port Fon1 oder Fon2 als Telefon. -
Seite 32: Tab4Pro - Die Weiteren Funktionen
TAB4pro - die weiteren Funktionen... -
Seite 33: Türöffner
TAB4pro Türöffner Mit dieser Programmiersequenz können Sie die Anzugsdauer des Türmagneten einstellen. Wählen Sie Stern 6 Raute und geben 1-30 Sie danach den Zahlenwert 1 bis 30 ein, entsprechend der Anzugsdauer in Sekunden die der Türöffner haben soll. Schließen die Eingabe mit Stern ab. -
Seite 34: Außenlautstärke
TAB4pro Außenlautstärke Mit dieser Programmierfunktion stellen Sie die Außenlautstärke ein. Wählen Sie Stern 7 und geben Sie danach den Zahlenwert für die gewünschte Außenlautstärke ein. 1= ruhiges Wohngebiet 2= Orstbereich 3= verkehrsreiches Stadtgebiet 4= Baustelle / Industrielärm Schließen die Eingabe mit Stern ab. -
Seite 35: Rufintervalle
TAB4pro Rufintervalle Mit dieser Programmierfunktion stellen Sie die Anzahl der Rufintervalle ein. Wählen Sie Stern 8 Raute und geben Sie danach den Zahlenwert 1 bis 15 für die 1-15 gewünschte Anzahl von Rufintervallen ein. Schließen die Eingabe mit Stern ab. - Seite 36 TAB4pro a/b Impedanzanpassung Mit dieser Programmiersequenz passen Sie das Türsprechmodul an den Anschluss des DSL Routers / Telefoanlage an. Wählen Sie Stern 8 und geben Sie danach den Zahlenwert für die gewünschte Anschlussimpedanz ein. 2= a/b Impedanz niedrig 3= a/b Impedanz normal (Fritzbox)
-
Seite 37: Aktivieren Der Verbindung
TAB4pro Aktivieren der Verbindung Mit dieser Programmierung bestimmen Sie nach wie vielen Rufsignalen das Türsprechmodul eingeschaltet werden soll, wenn Sie es vom internen Telefon anrufen. Wählen Sie Stern 9 Raute und geben Sie danach den Zahlenwert 0 = sofort ein... -
Seite 38: Rücksetzen
TAB4pro Rücksetzen Rücksetzen Mit dieser Funktion setzten Sie die Einstellungen zurück in den Grundzustand. Wählen Sie die Ziffernfolge Stern 0 Raute Raute um das Türsprechmodul zurückzusetzen wie folgt Grundzustand Die Zielrufnummern werden auf **9 gesetzt (Fritzbox Rundruf). Die Umleitrufnummern werden gelöscht. -
Seite 39: Tab4Pro - Bedienen
TAB4pro - Bedienen... -
Seite 40: Türgespräch Annehmen
TAB4pro Türgespräch annehmen Der Besucher drückt einen Klingeltaster. Die dafür programmierten Nebenstellen läuten. Der Besucher hört den Freiton wie bei einem Telefonanruf. Der interne Teinehmer wird gerufen. Der interne Teilnehmer hebt den Hörer ab. Das Türgespräch beginnt. Der interne Teilnehmer kann nun folgende Funktionen ausführen:... -
Seite 41: Mobilgespräch Zur Tür
TAB4pro Betriebsart Telefon Mobilgespräch zur Tür Wenn Sie der Türsprechstelle eine externe Rufnummer zugeordnet haben, können Sie auch aus der Ferne z.B. mit dem Mobiltelefon die Türstation anrufen, Sprechen und Öffnen. Rufen Sie mit dem Smartphone die Rufnummer an, die Sie vorher der Türsprechanlage zugeteilt haben. - Seite 42 TAB4pro Betriebsart Türsprechanlage Mobilgespräch zur Tür Bei der Betriebsart Türsprechanlage lässt sich in dem betreffenden Dialog Telefonie / Telefoniegeräte der Fritzbox keine externe Rufnummer für die Türsprechanlage eintragen und somit kann diese über das Mobilnetz nicht angerufen werden. Um diese wichtige Funktion trotzdem zu erhalten bedienen wir uns der Rufumleitung der Fritzbox Dialog Telefonie / Rufbehandlung / Rufumleitung.
-
Seite 43: Türgespräch Im Lautlosmodus
TAB4pro Türgespräch im Lautlos Modus Der Besucher drückt einen Klingeltaster. Die dafür programmierten Nebenstellen läuten. Sofern der Klingeltaster- Bestätigungston aktiviert wurde, hört er eine Melodie unmittelbar mit dem Drücken des Klingeltasters. Es ertönt jedoch kein Freiton mehr an der Türstation (Lautsprecher ausgeschaltet). -
Seite 44: Smartphone Als Wlan Telefon
TAB4pro Smartphone als WLAN Telefon Sie können auch Ihr Smartphone oder den Tablet PC in die Türsprechanlage einbinden. Laden Sie dazu die Fritz!APP Fon aus dem APP Store und installieren Sie diese. Weitere Informationen zur Benutzung der Fritz!APP Fon erhalten Sie unter https://avm.de. -
Seite 45: Türrufumleitung Auf Zeit
TAB4pro Türrufumleitung auf Zeit (kurzzeitige Abwesenheit) Mit der Funktion Türrufumleitung auf Zeit können Sie Türanrufe auf andere Ziele z.B. auf das Mobiltelefon für eine bestimmte Zeitdauer umleiten (Umleitnummer). Nach Ablauf der Zeitdauer stellt sich die Türstation automatisch wieder zurück auf Anwesenheit (Zielrufnummer). Wenn Sie abends ausgehen und diese Funktion benutzen, stellen Sie damit sicher dass ein Türanruf am nächsten Tag wieder ganz... -
Seite 46: Türrufumleitung Dauerhaft
TAB4pro Türrufumleitung dauerhaft Türrufumleitung dauerhaft einschalten. Hörer abheben und Stern 0 Stern Stern wählen für Türrufumleitung dauerhaft EIN z.B. bei Urlaub. Sie hören den Ton für Umleitung EIN tief-hoch. Umleitung EIN Bei eingeschalteter Türrufumleitung blinkt LED ON zweimal kurz. Danach Hörer auflegen. -
Seite 47: Technische Daten
CLIP Unterdrückung nach 1. Ruf a/b Impedanzanpassung in 4 Stufen ZR* +/- ca.15% a/b Empfindlichkeit in 4 Stufen 0dB / -4dB / -6dB / -8dB Spannungsversorgung Klingeltransformator Modelle L-TEK VT12 Nennspannung 12~ (Leerlauf 17V~ max.) Stromaufnahme Standby 45mA Stromaufnahme Aktiv 70mA Leitungslänge zur Türstation... -
Seite 48: Technischer Support
Bedienungsanleitung aufmerksam und vollständig studiert haben. Sollten weitere Fragen entstehen besuchen Sie haben. Sollten weitere Fragen entstehen besuchen Sie den L-TEK Shop. Dort erhalten Sie zusätzliche Hilfestellung. den L-TEK Shop. Dort erhalten Sie zusätzliche Hilfestellung. Sollten wir Ihr Problem auch dann nicht lösen, Sollten wir Ihr Problem auch dann nicht lösen,...
