3

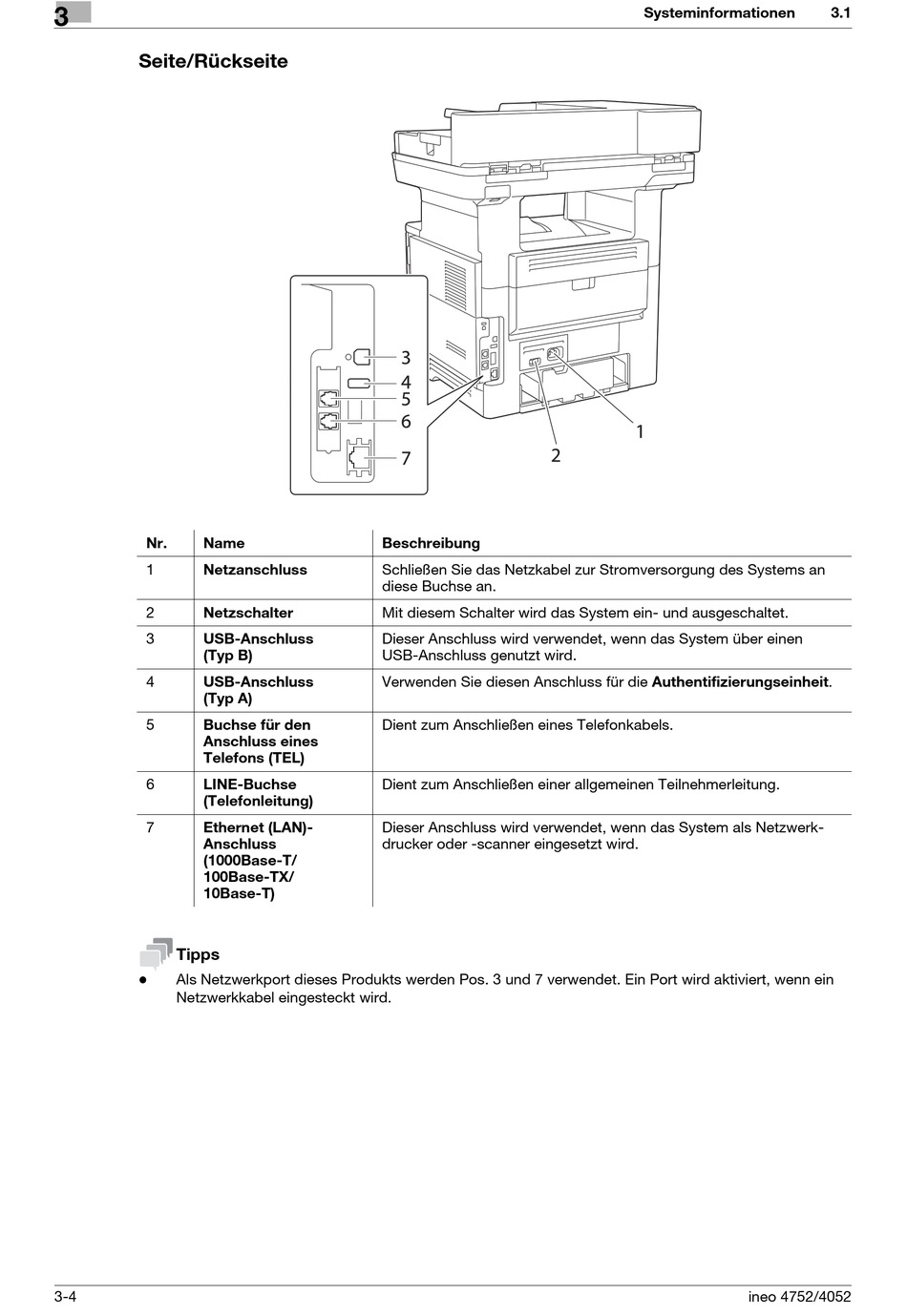

Seite/Rückseite
Nr.
Name
1
Netzanschluss
2
Netzschalter
3
USB-Anschluss
(Typ B)
4
USB-Anschluss
(Typ A)
5
Buchse für den
Anschluss eines
Telefons (TEL)
6
LINE-Buchse
(Telefonleitung)
7
Ethernet (LAN)-
Anschluss
(1000Base-T/
100Base-TX/
10Base-T)
Tipps
-
Als Netzwerkport dieses Produkts werden Pos. 3 und 7 verwendet. Ein Port wird aktiviert, wenn ein
Netzwerkkabel eingesteckt wird.
3-4
Beschreibung
Schließen Sie das Netzkabel zur Stromversorgung des Systems an
diese Buchse an.
Mit diesem Schalter wird das System ein- und ausgeschaltet.
Dieser Anschluss wird verwendet, wenn das System über einen
USB-Anschluss genutzt wird.
Verwenden Sie diesen Anschluss für die Authentifizierungseinheit.
Dient zum Anschließen eines Telefonkabels.
Dient zum Anschließen einer allgemeinen Teilnehmerleitung.
Dieser Anschluss wird verwendet, wenn das System als Netzwerk-
drucker oder -scanner eingesetzt wird.
Systeminformationen
ineo 4752/4052
3.1
