Preparazione della superficie di installazione
Per ottenere un'installazione a filo pulita ed ordinata, è
necessario preparare e tagliare precisamente la superficie di
installazione.
1
Rifinire la dima e verificare che la posizione scelta per
l'installazione sia idonea.
2
Incollare la dima nella posizione prestabilita.
3
Con una punta da trapano, come indicato sulla dima,
praticare uno o più fori all'interno degli angoli della linea sulla
dima e preparare la superficie di montaggio per il taglio.
4
Tagliare con uno strumento di taglio appropriato la superficie
di montaggio seguendo l'interno della linea tracciata sulla
dima.
Accertarsi di lasciare intatta l'ampiezza totale della linea
durante il taglio, in modo da poter allargare e rifinire il taglio
in base alle necessità.
5
Rimuovere la dima dalla superficie di montaggio.
6
Selezionare un'opzione:
• Se la superficie di montaggio è più spessa di
mm), utilizzare una fresatrice o un altro strumento
appropriato per ridurre lo spessore della superficie
posteriore attorno all'incasso.
• Se la superficie di montaggio è più sottile di
mm), aggiungere un rinforzo di superficie attorno
all'incasso del dispositivo.
7
Posizionare il dispositivo nell'incasso per verificare
l'ingombro e rifinire sia l'incasso che la superficie posteriore
in base alle necessità.
Installare le staffe per il montaggio a filo e montare il
dispositivo
Prima di installare le staffe e montare il dispositivo, è necessario
preparare la superficie in modo che sia dello spessore adatto e
sufficientemente stabile per il dispositivo.
Le viti fornite per collegare le staffe alla superficie di montaggio
potrebbero non essere adatte a tutti i tipi di superfici o spessori.
Se le viti sono troppo lunghe per la superficie o inappropriate
per il tipo di superficie, è necessario acquistarne di nuove.
1
Posizionare le staffe
dotazione.
8
1
/
1
/
8
sul dispositivo e fissarle con le viti in
2
Collegare le staffe sulla superficie
dispositivo con le viti esagonali
Le due metà delle staffe devono restare collegate in modo
che sia possibile regolare la profondità del dispositivo
rispetto alla parte anteriore della superficie di montaggio.
3
Posizionare il dispositivo nell'incasso e contrassegnare la
posizione dei fori di riferimento necessari per fissare le staffe
alla superficie.
4
Rimuovere il dispositivo dall'incasso e, sul retro della
superficie di montaggio, praticare i fori di riferimento
mediante una punta da trapano appropriata per le dimensioni
delle viti e la superficie.
NOTA: accertarsi di non forare la parte anteriore della
superficie.
5
Installare la guarnizione in gomma attorno alla ghiera
anteriore del dispositivo.
Le guarnizioni di gomma sono adesive. Accertarsi di
rimuovere il rivestimento protettivo prima dell'installazione.
6
Applicare del sigillante marino alla ghiera anteriore del
dispositivo in modo che riempia e sigilli correttamente l'area
tra la superficie di montaggio e il dispositivo stesso evitando
che vi siano perdite dietro il cruscotto.
7

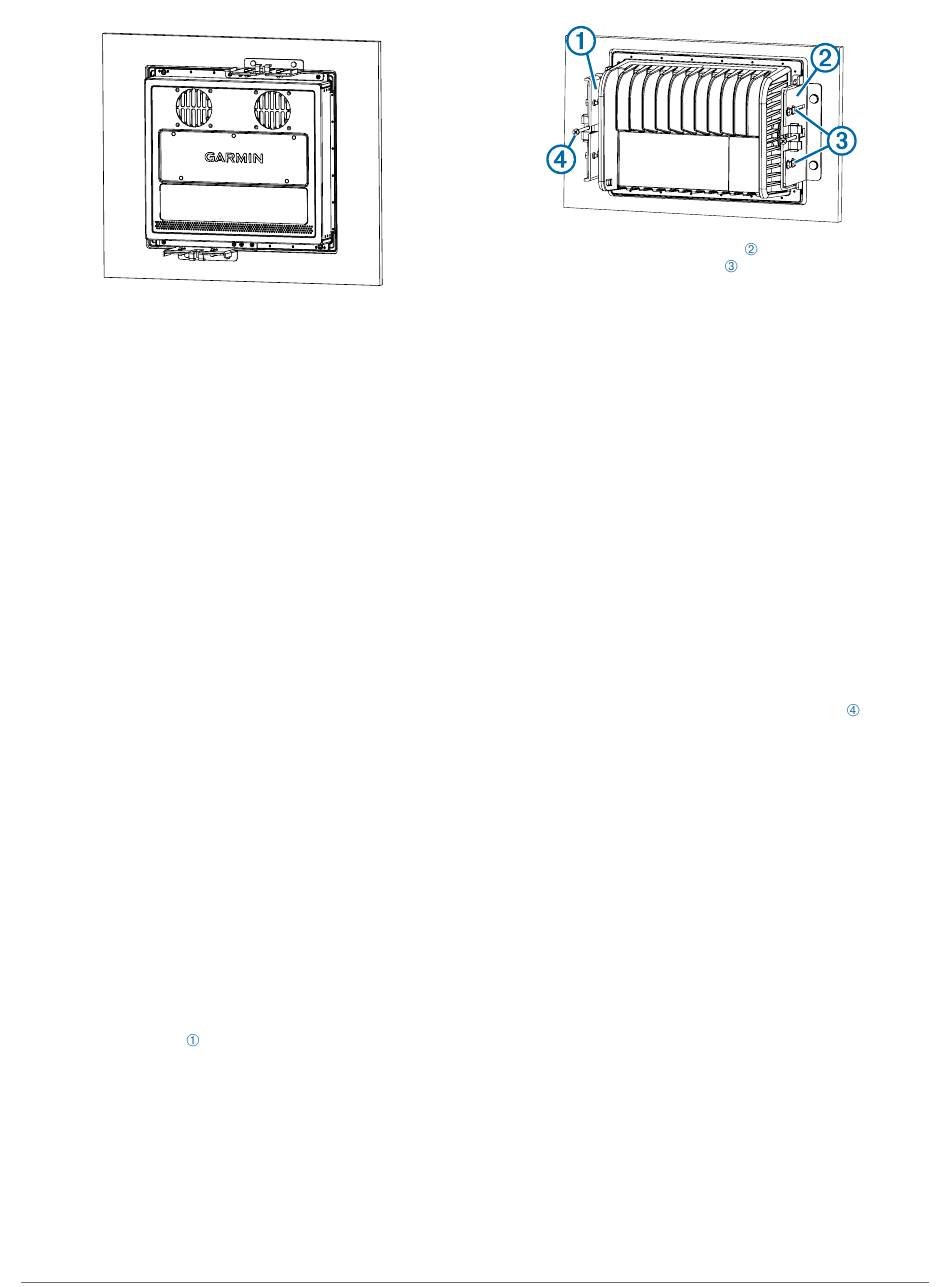

Posizionare il dispositivo nell'incasso e fissare le staffe alla
poll. (3,2
8
superficie utilizzando le viti e le rondelle appropriate.
8
Montare gli inserti di regolazione della profondità
posizionarli tra le linguette sulle staffe.
9
poll. (3,2
Utilizzando gli inserti di regolazione della profondità, regolare
la profondità del dispositivo finché non è a filo con la parte
anteriore della superficie.
10
Utilizzare il cacciavite esagonale per serrare le viti esagonali
che bloccano la profondità delle staffe, quindi rimuovere gli
inserti di regolazione della profondità.
11
Una volta regolato correttamente il dispositivo, rimuovere il
sigillante marino in eccesso applicato al punto 6.
Garmin
Installationsanweisungen für den
Einbausatz zur flachen Montage
Mit den in diesem Einbausatz enthaltenen Montageteilen
können Sie das Gerät so montieren, dass der Bildschirm auf
gleicher Höhe oder flach mit der Montagefläche abschließt. Für
diese Art der Montage ist vollständiger Zugriff auf die Rückseite
der Montagefläche erforderlich, und die Montagefläche muss
genau zugeschnitten oder hergestellt werden können, damit am
Ende der Installation das gewünschte Erscheinungsbild
gegeben ist. Es wird nachdrücklich empfohlen, die Montage von
Fachpersonal oder einem Unternehmen mit Erfahrung im
Bereich der Armaturenbrettmontage durchführen zu lassen.
alle staffe sul
, ma non serrarle.
