surface and the device to prevent leakage behind the
dashboard.
7
Place the device in the cutout, and secure the brackets to the
surface using the appropriate screws and washers.
8
Assemble the depth adjustment inserts
between the tabs on the brackets.
9
Adjust the depth of the device using the depth adjustment
inserts until it is flat with the front of the surface.
10
Use the hex screwdriver to tighten the hex screws that lock
the depth of the brackets, and remove the depth adjustment
inserts.
11
After the device is adjusted correctly, remove any excess
marine sealant applied in step 6.
Instructions d'installation du kit
d'intégration pour la série Garmin
8000 et le GMM™
Le matériel fourni dans ce kit vous permet d'installer votre
appareil de façon à ce que l'écran soit intégré à la console. Pour
ce type d'installation, l'arrière de la surface de montage doit être
totalement accessible et vous devez savoir découper ou créer
de façon précise une surface de montage afin de compléter
l'installation de façon appropriée. Il est fortement recommandé
d'avoir recours à un technicien ou à une société spécialisée
dans la modification de tableau de bord.
Informations importantes relatives à la
sécurité
Portez toujours des lunettes de protection, un équipement
antibruit et un masque anti-poussière lorsque vous percez,
coupez ou poncez.
Lorsque vous percez ou coupez, commencez toujours par
vérifier la nature de la face opposée de l'élément.
Contacter le service d'assistance produit de
Garmin
• Rendez-vous sur le site
sur Contact Support pour obtenir une assistance par pays.
• Aux Etats-Unis, appelez le (913) 397 8200 ou le
(800) 800 1020.
• Au Royaume-Uni, appelez le 0808 2380000.
• En Europe, appelez le +44 (0) 870 8501241.
Outils requis
• Perceuse et forets
• Tournevis cruciforme numéro 2
• Mastic d'étanchéité
• Tournevis ou foret hexagonal de
9
• Clé ou douille de
/
po (7 mm)
32
• Outil de découpe de précision adapté à la surface de
montage
• Lime et papier de verre
• Vis supplémentaires adaptées à la surface de montage, si
nécessaire
• Défonceuse et fraises à défoncer, si nécessaire
• Matériau pour consolider la surface de montage, si
nécessaire
4
, and place them
ATTENTION
AVIS
www.garmin.com/support
7
/
po (3 mm)
64
Considérations relatives à l'installation du
kit d'intégration
Installez cet appareil à un emplacement qui n'est pas exposé à
des températures ou des conditions extrêmes. La plage de
températures pour cet appareil est indiquée dans les
caractéristiques techniques du produit. Une exposition
prolongée à des températures dépassant la plage de
températures spécifiée, pendant le stockage ou en cours de
fonctionnement, peut provoquer une panne de l'appareil. Les
dommages dus aux températures extrêmes et leurs
conséquences ne sont pas couverts par la garantie.
Vous pouvez utiliser le modèle, le joint, les supports de fixation
et le matériel fournis dans ce kit pour intégrer l'appareil au
tableau de bord. Lorsque vous sélectionnez un emplacement de
montage, tenez compte des considérations suivantes.
®

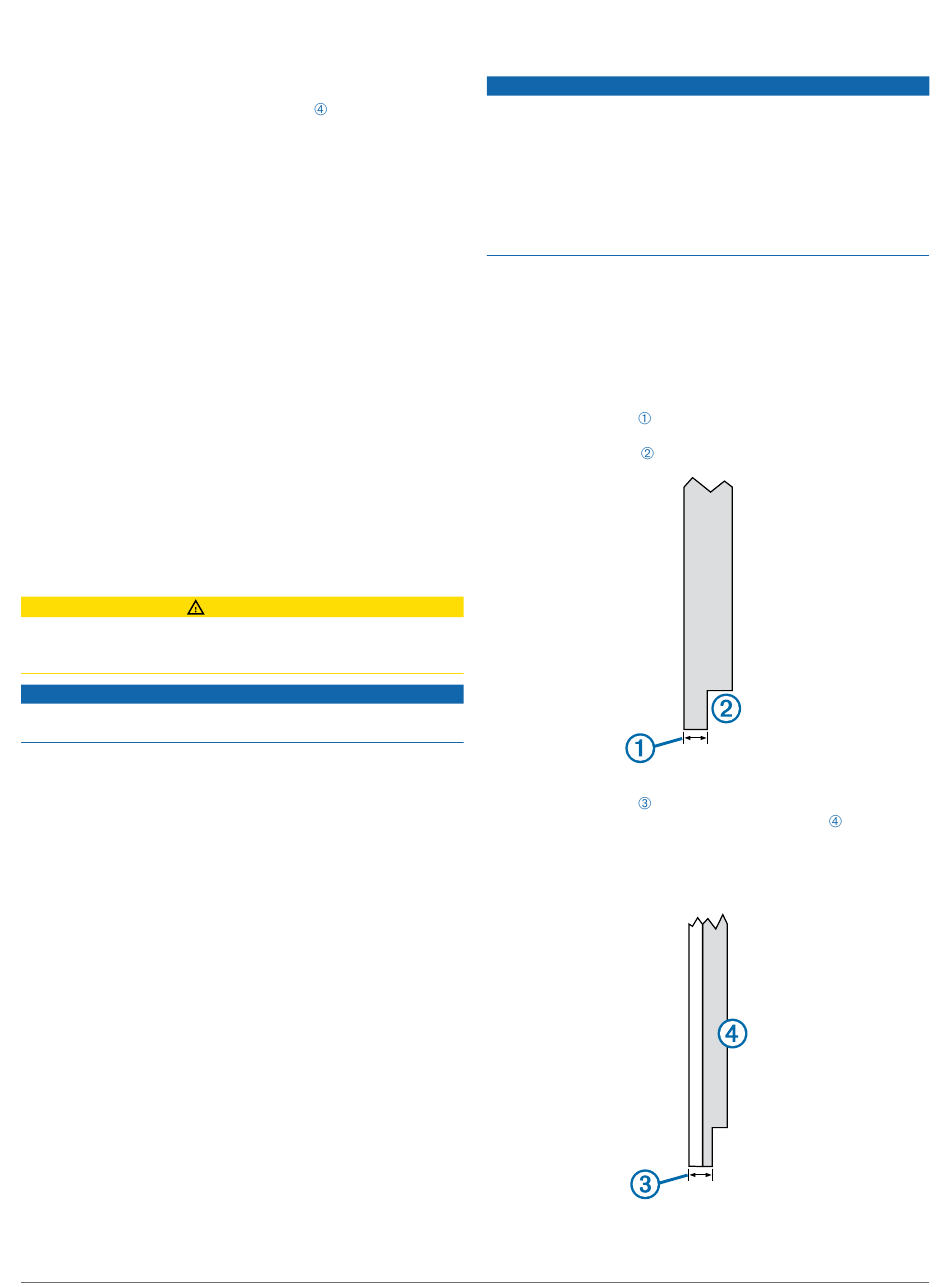

• Lorsque vous intégrez l'appareil à l'avant du tableau de bord,
la surface autour du cadre de l'appareil ne doit pas être
supérieure à
◦ Si l'épaisseur de votre tableau de bord est supérieure à
1
/
po (3,2 mm)
8
tout autre outil adéquat pour réduire l'épaisseur du
tableau de bord
◦ Si l'épaisseur de votre tableau de bord est inférieure à
1
/
po (3,2 mm)
8
et cliquez
l'appareil, vous devez consolider la surface
autour de la découpe de l'appareil pour augmenter son
épaisseur. Le matériau utilisé pour consolider la surface
doit être suffisamment solide pour supporter le poids de
l'appareil.
• L'emplacement de montage doit offrir une visibilité optimale
en cours de navigation.
AVIS
1
/
po (3,2 mm).
8
, vous devez utiliser une défonceuse ou
autour de la découpe de l'appareil.
et qu'il ne peut supporter le poids de
située
