È possibile utilizzare la dima, la guarnizione, le staffe e la
minuteria incluse in questo kit per montare il display a filo con il
cruscotto. Scegliere la posizione di montaggio tenendo presente
quanto segue.
• Nel montaggio del display a filo con la parte anteriore del
cruscotto, la superficie attorno alla ghiera non deve essere
1
più spessa di / poll. (3,2 mm).
8
◦ Se il cruscotto è più spesso di
necessario utilizzare una fresatrice o un altro strumento
appropriato per ridurre lo spessore del cruscotto
attorno all'incasso del display.
◦ Se il cruscotto è più sottile di
riesce a sostenere il peso del display, è necessario
aggiungere un rinforzo adatto
aumentare lo spessore della superficie. Il materiale di
rinforzo deve essere sufficientemente stabile da
sostenere il peso del display.
• Una corretta installazione garantisce la massima visibilità
dello schermo durante l'utilizzo.
• La posizione scelta per l'installazione deve permettere un
facile accesso al display, alla tastiera, al touchscreen e al
lettore di carte (se presente).
• Assicurarsi che la superficie di montaggio sia
sufficientemente Assicurarsi che la superficie di montaggio
sia sufficientemente stabile da sostenere il peso del display e
che lo protegga da urti o vibrazioni.
• Per evitare interferenze con una bussola magnetica,
installare il display rispettando la distanza di sicurezza dalla
bussola indicata nelle specifiche del prodotto.
• Lasciare spazio sufficiente per l'inserimento e il collegamento
dei cavi.
1
/ poll. (3,2 mm) , è
8
1
/ poll. (3,2 mm) e non
8
attorno all'incasso per

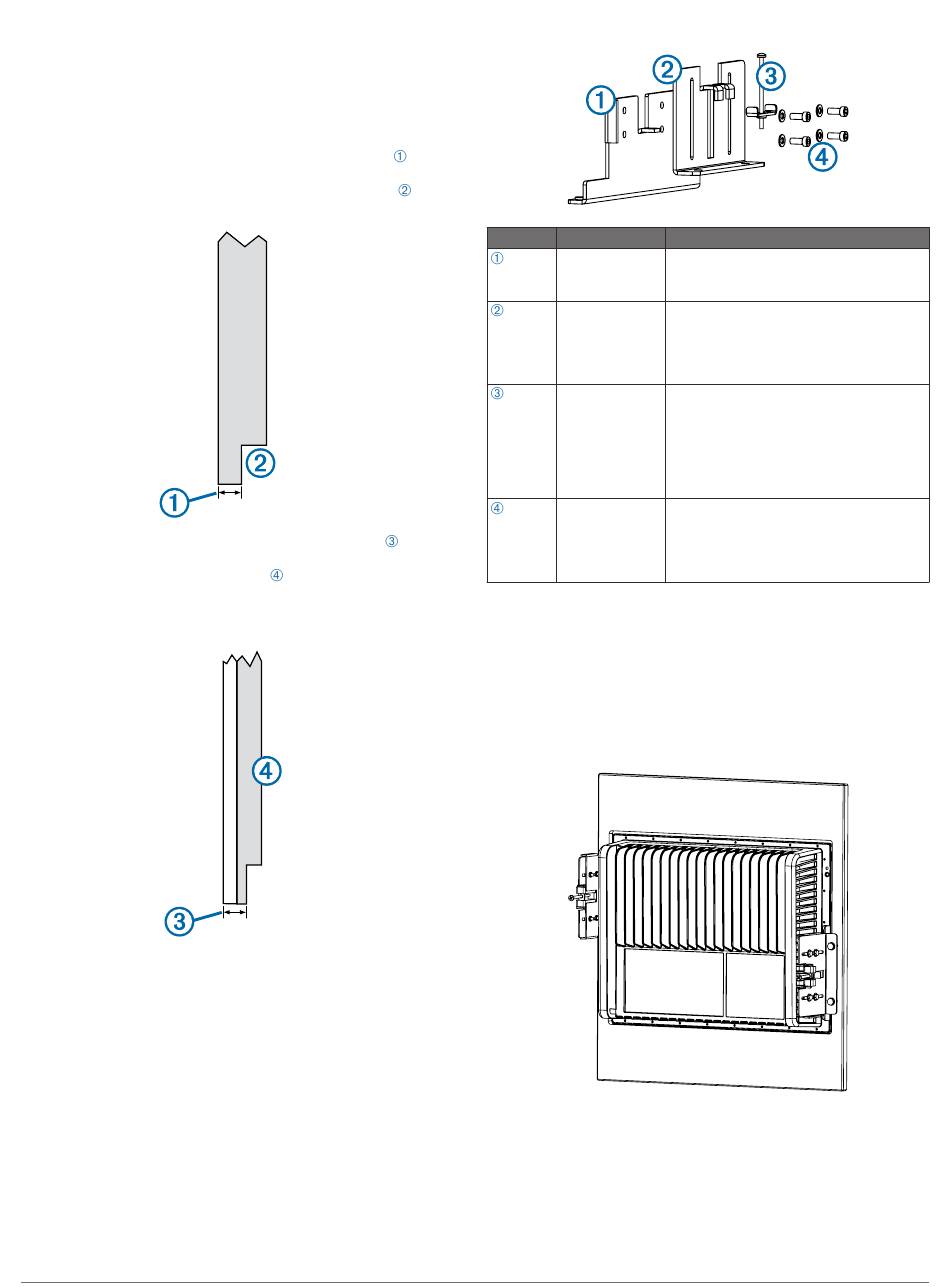

Staffa per il montaggio a filo
Elemento Descrizione
Staffa sul
dispositivo
Staffa sulla
superficie
Inserto di
regolazione
della profondità
Viti esagonali
Quando si stabilisce come installare le staffe sul dispositivo,
tenere presente quando segue.
• Le staffe devono essere installate ai lati di un dispositivo
GPSMAP8000 da otto pollici.
• Per un dispositivo GPSMAPserie 8000 da dodici o quindici
pollici, le staffe devono essere installate agli angoli opposti
del dispositivo per distribuire il peso in modo appropriato. Le
staffe devono essere installate ai lati di un dispositivo da
dodici o quindici pollici.
• Per un dispositivo GMM, le staffe devono essere installate
agli angoli opposti del dispositivo per distribuire il peso in
modo appropriato. Le staffe devono essere installate sulla
parte superiore e inferiore di un dispositivo GMM.
Note
Questa metà della staffa si collega al
dispositivo mediante le viti a testa piatta
in dotazione.
Questa metà della staffa si collega alla
superficie di montaggio mediante le viti
autofilettanti in dotazione o altra minuteria
adatta alla superficie di montaggio in
questione (non inclusa).
Questo inserto viene utilizzato per
regolare la profondità del dispositivo
quando vengono fissate insieme le due
metà delle staffe. Una volta impostata la
profondità e fissate le staffe con le viti
esagonali, gli inserti devono essere
rimossi. L'inserto non è montato nel kit.
Queste viti fissano le due metà della
staffa insieme dopo aver impostato la
profondità. È necessario un cacciavite o
7
una punta esagonale da / poll. (3 mm)
64
per serrare queste viti.
