◦ Si el panel de controles tiene menos de
espesor y no puede soportar el peso del dispositivo,
debes añadir un refuerzo apropiado
pieza recortada para el montaje del dispositivo con el fin
de aumentar el grosor de la superficie. El material de
refuerzo debe ser lo bastante sólido para soportar el peso
del dispositivo.
• La ubicación debe ser aquella desde la que tengas una
visualización óptima mientras diriges la embarcación.
• La ubicación debe permitir acceder fácilmente a todas las
interfaces del dispositivo, como el teclado, la pantalla táctil y
el lector de tarjetas, si corresponde.
• La ubicación debe ser lo bastante sólida para soportar el
peso del dispositivo y ofrecer además protección frente a
impactos o vibraciones excesivas.
• Para evitar interferencias con una brújula magnética, el
dispositivo debe instalarse a la distancia de seguridad
mínima de la brújula indicada en las especificaciones del
producto.
• La ubicación debe permitir espacio para la colocación y la
conexión de los cables.

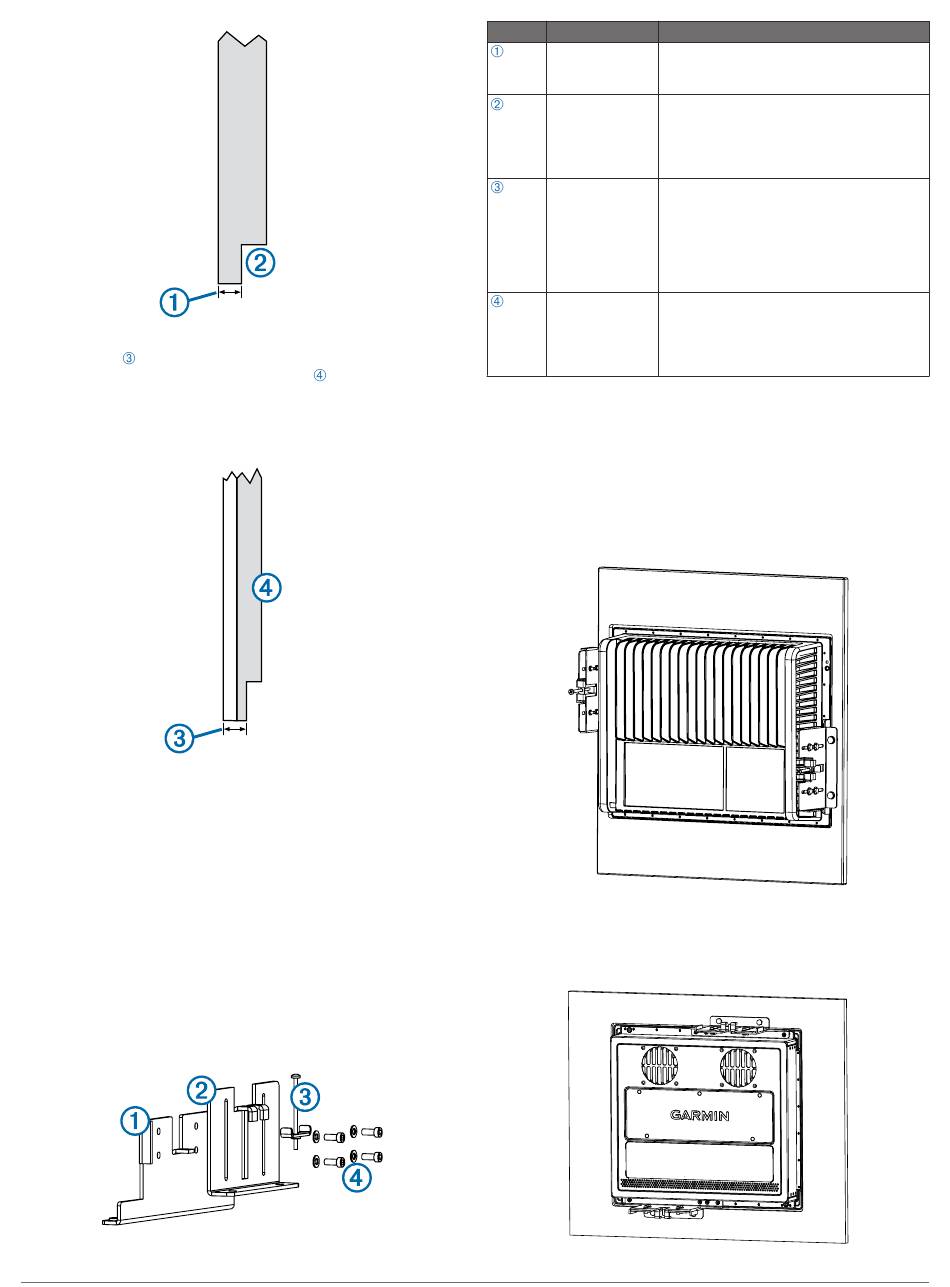

Soporte para el montaje al ras
12
Artículo Descripción
1
/ in (3,2 mm) de
8
alrededor de la
Ten en cuenta las siguientes especificaciones cuando vayas a
instalar los soportes en el dispositivo.
• Los soportes deben instalarse en los laterales de un
dispositivo GPSMAP 8000 de ocho pulgadas.
• En un dispositivo GPSMAP serie 8000 de doce o quince
pulgadas, los soportes deben instalarse en las esquinas
contrarias del dispositivo para distribuir el peso de forma
adecuada. Los soportes deben instalarse en los laterales de
un dispositivo de doce o quince pulgadas.
• En un dispositivo GMM, los soportes deben instalarse en las
esquinas contrarias del dispositivo para distribuir el peso de
forma adecuada. Los soportes deben instalarse en las
partes superior e inferior de un dispositivo GMM.
Notas
Soporte del Esta mitad del soporte se conecta al
dispositivo dispositivo mediante los tornillos
suministrados.
Soporte de la Esta mitad del soporte se conecta a la
superficie superficie de montaje mediante los
tornillos de rosca suministrados u otros
componentes de montaje adecuados para
la superficie (no incluido).
Inserto de ajuste Este inserto se utiliza para ajustar la
de profundidad profundidad del dispositivo al fijar las dos
mitades de los soportes. Una vez
establecida la profundidad y los soportes
fijados con los tornillos hexagonales, es
necesario retirar los insertos. El inserto no
viene montado con el kit.
Tornillos Estos tornillos fijan las dos mitades del
hexagonales soporte después de establecer la
profundidad. Se necesita una punta o
destornillador hexagonal de
para apretar estos tornillos.
7
/ in (3 mm)
