• L'emplacement doit également permettre un accès aisé à
toutes les interfaces de l'appareil (clavier, écran tactile et
lecteur de carte, le cas échéant).
• L'emplacement doit être suffisamment solide pour supporter
le poids de l'appareil et le protéger des vibrations ou des
chocs excessifs.
• Pour éviter toute interférence avec un compas magnétique,
l'appareil doit être installé à la distance de sécurité au
compas indiquée dans les caractéristiques techniques du
produit.
• L'emplacement doit permettre la connexion des câbles.

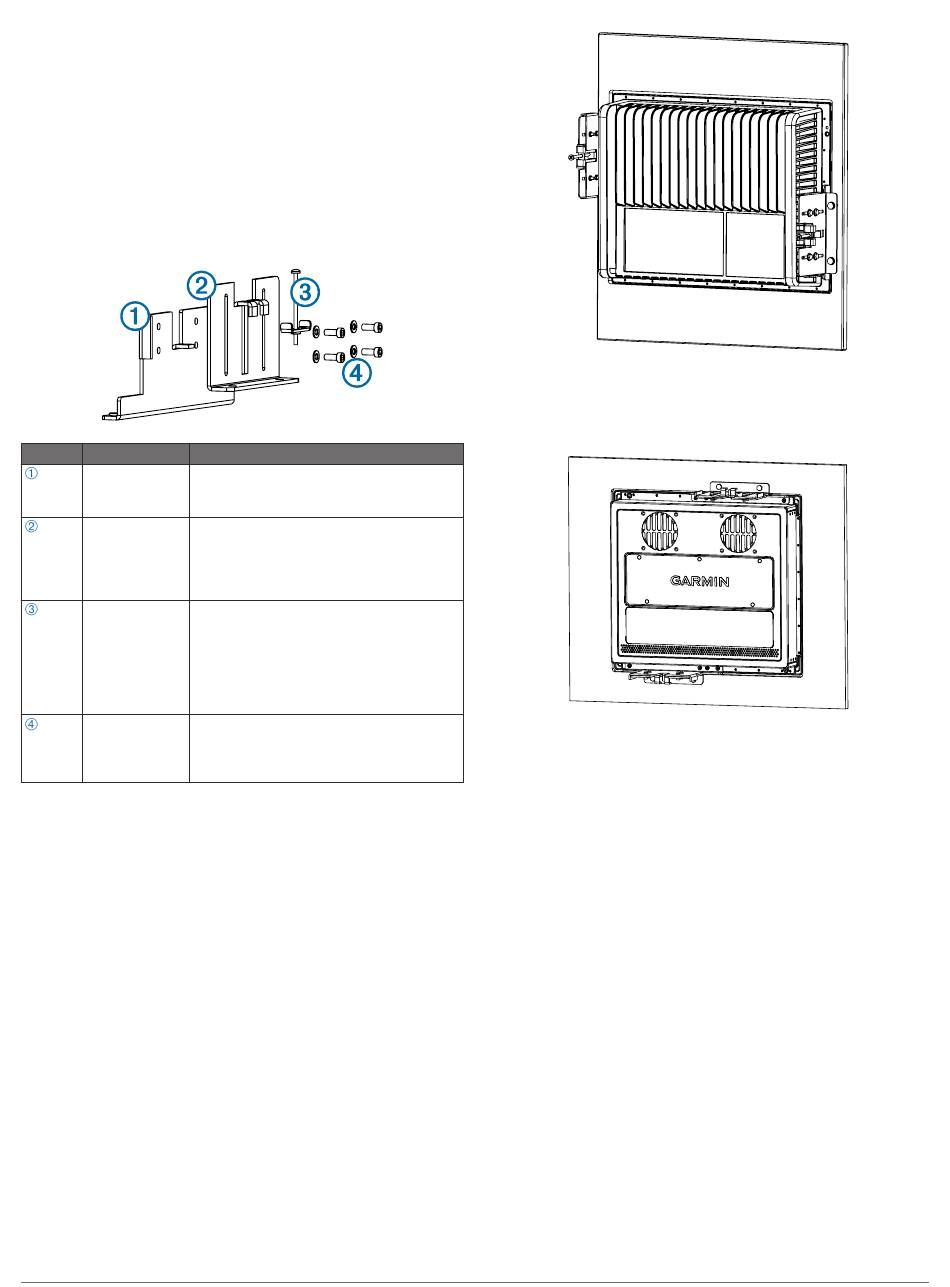

Le support d'intégration
Elément Description Remarques
Support pour Cette moitié du support se fixe sur
appareil l'appareil par le biais des vis mécaniques
fournies.
Support pour Cette moitié du support se fixe sur la
surface surface de montage par le biais des vis
autofraiseuses fournies ou de tout autre
matériel adapté à la surface de montage
(non fourni).
Insert de Cet insert est utilisé pour ajuster la
réglage de la profondeur de l'appareil lorsque les deux
profondeur moitiés des supports sont réunies. Une fois
que la profondeur est définie et que les
supports sont fixés à l'aide des vis Allen,
les inserts doivent être retirés. L'insert n'est
pas assemblé dans le kit.
Vis Allen Ces vis fixent les deux moitiés du support
une fois la profondeur réglée. Un tournevis
ou une clé Allen de
nécessaire pour serrer ces vis.
Au moment d'installer les supports sur votre appareil, tenez
compte des recommandations suivantes.
• Les supports doivent être installés sur les côtés d'un appareil
8 pouces GPSMAP 8000.
• Pour un appareil 12 ou 15 pouces de la série
GPSMAP 8000, les supports doivent être installés sur des
coins opposés de l'appareil afin que le poids soit
correctement réparti. Les supports doivent être installés sur
les côtés d'un appareil 12 ou 15 pouces.
• Pour un appareil GMM, les supports doivent être installés sur
Préparation de la surface de montage
7
/ po (3 mm) est
64
Pour obtenir un résultat net et précis une fois l'appareil installé,
vous devez découper et préparer la surface de montage avec
précision.
1
2
3
4
5
6
des coins opposés de l'appareil afin que le poids soit
correctement réparti. Les supports doivent être installés sur
les parties supérieure et inférieure d'un appareil GMM.
Découpez le modèle et assurez-vous qu'il est adapté à
l'emplacement de montage de l'appareil.
Retirez la protection de la partie adhésive au dos du modèle
et appliquez le modèle à l'emplacement de montage de
l'appareil.
A l'aide du foret indiqué dans le modèle, percez un ou
plusieurs trous aux angles formés par la ligne continue du
modèle afin de préparer le support de montage pour la
découpe.
A l'aide d'un outil de découpe adéquat, découpez le support
de montage le long du côté intérieur de la ligne continue du
modèle.
Assurez-vous que toute la largeur de la ligne continue du
modèle demeure intacte lors de la découpe afin de pouvoir
agrandir et affiner la découpe si nécessaire.
Retirez le modèle du support de montage.
Sélectionnez une option :
• Si l'épaisseur de la surface de montage est supérieure à
1
/ po (3,2 mm), utilisez une défonceuse ou tout autre
8
outil adéquat pour réduire l'épaisseur de la surface arrière
autour de la découpe.
