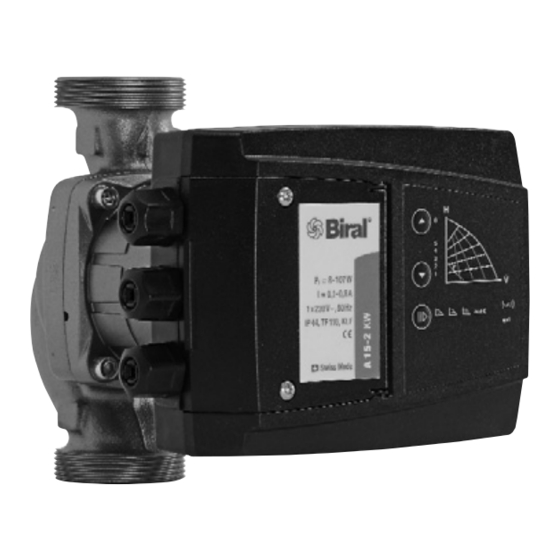

Biral A 12 Handbuch
Vorschau ausblenden
Andere Handbücher für A 12:
- Montage- und betriebsanleitung (112 Seiten) ,
- Montage- und betriebsanleitung (128 Seiten)
Verwandte Anleitungen für Biral A 12
Inhaltszusammenfassung für Biral A 12
- Seite 1 Control module Moduł sterujący Modulul de comandă Модуль управления A 12, A 13, A 14, A 15, A 16 A 401, A 401-1 AD 401 A 402 V2, A 402-1 V2, A 501 V2, A 502 V2, A 651 V2, A 652 V2, A 801 V2...
-
Seite 2: Einbau Steuer-Modul
Fachmann ausgeführt werden. Die Vorschriften des örtlichen Energie- versorgungsunternehmens (EVU) sind zu beachten. NIN (CENELEC)-Vorschriften beachten. 1. Einbau Steuer-Modul A 12, A 13, A 14 A 15, A 16 A 401, A 401-1 AD 401 a) Netz ausschalten. Achtung ev. vorhandene... - Seite 3 deutsch 2. Einbau Steuer-Modul A 402 V2, A 402-1 V2 A 501 V2, A 502 V2 A 651 V2, A 652 V2 A 801 V2 AD 402-1 V2 AD 501 V2, AD 502 V2 AD 651 V2, AD 652 V2 961266_00 a) Netz ausschalten.
-
Seite 4: Anschlussschema Steuer-Modul
deutsch 3. Anschlussschema Steuer-Modul 81-82 Multitherm/PWM Eingang für externe Drehzahlvorgabe 71-72 Analogeingang 0-10Volt 0...10 V oder 0-20 mA 0..20 mA für externe Drehzahlvorgabe 10-11 Steuerkontakt für externes Ausschalten der Pumpe. (Kontakt offen = Pumpe EIN; Switch Kontakt geschlossen = 81 82 71 72 11 10 Pumpe AUS) 91-92 Doppelpumpe Bemerkung:... - Seite 5 deutsch 4. Switch 1, 2, 3 Die Switchstellungen sind im Lieferzustand auf Stellung OFF. Mit Switch 1..3 kann das Steuer-Modul nach den gewünschten Anforderungen konfiguriert werden. Details zu den verschiedenen Funktionen werden in den nachfolgenden Kapitel aufgezeigt. Switch Reservepumpe Hauptpumpe Analog Multitherm PWM Standard PWM...
- Seite 6 deutsch 5. PWM [81] [82] Das Steuer-Modul bietet die Option, anhand 2 verschiedener PWM-Muster eine externe Drehzahlsollwertvorgabe vorzunehmen. Hierzu müssen an Switch 2 und 3 folgende Einstellungen vorgenommen werden: Switch: PWM-Standard PWM Multitherm – Switch 2 auf Stellung PWM – Anhand Switch 3 wird das gewünschte PWM- Muster eingestellt (PWM Standard...
- Seite 7 deutsch 6. Analogeingang [71] [72] 0..10 V / 0..20 mA Für externe Vorgabe der Drehzahl Switch: – Switch 2 auf Stellung Analog Anschluss: 961025_00 Klemme 71: Analog+ 81 82 71 72 11 10 Klemme 72: Analog– Lieferzustand: 0–10 Volt 0-10Volt 0-20 mA 961023_00 Wenn im Analogbetrieb...
- Seite 8 deutsch 7. Doppelpumpe [91] [92] Die Einstellung Hauptpumpe konfiguriert die Pumpe einerseits als Hauptpumpe und startet andererseits den Doppelpumpenbetrieb. Die Pumpen agieren anschliessend in Reservebetrieb mit jeweils einer Betriebsdauer von 22 h für die Hauptpumpe und 2 h für die Reservepumpe. Switch: Hauptpumpe Reservepumpe...
- Seite 9 deutsch Betrieb (passiv) In der Passiven Betriebsart steht der Motor unabhängig von externen Ansteuerungen still. Es blinkt hierbei die Ext-Led gemäss Ext Off. (Siehe Betriebsanleitung Pumpe) Betrieb (aktiv) In der aktiven Betriebsart leuchtet bei drehendem Motor zusätzlich zur jeweiligen Betriebsart die Ext-Led. Falls die Pumpe in aktivem Zustand ausgeschaltet wird (z.
- Seite 44 Tel. +41(0) 31 720 90 00 Fax +41(0) 31 720 94 42 E-Mail:info@biral.ch www.biral.ch Biral GmbH Biral AG Münsingen, Hauptsitz Schweiz Präzisionspumpen Freiherr-vom-Stein-Weg 15 D-72108 Rottenburg am Neckar Tel. +49 (0) 7472 16 33 0 Fax +49 (0) 7472 16 34 0 E-Mail:info@biral.de...
