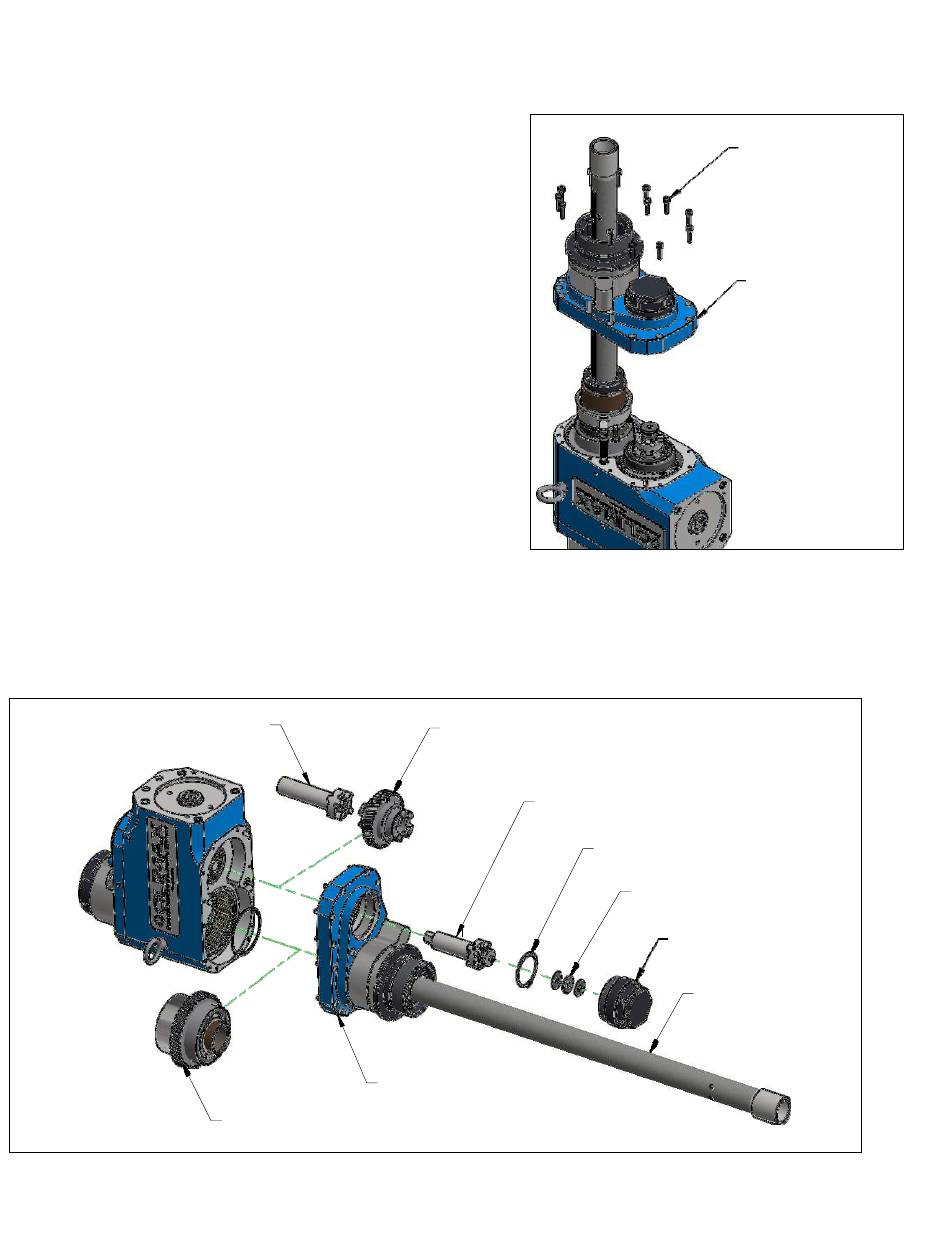

Ausbau Des Getriebes; Abbildung 5-3 Die Unteren Gehäuseabdeckung Abnehmen; Abbildung 5-4 Getriebeeinheit - Climax PD3000 Betriebsanleitung

5.5.2

Ausbau des Getriebes

OBERER UMLEGER
Seite 40
Gehen Sie wie folgt vor, um das Getriebe zu demontieren:
1. Entfernen Sie die elf
Zylinderschrauben M4 x 16
mm von der unteren
Gehäuseabdeckung.
2. Trennen Sie die untere
Gehäuseabdeckung und die
Spindel vom Getriebe, bis das
obere Ende der Spindel frei
von dem Hauptgetriebe ist.
(Abbildung 5- 4).
3. Sie haben nun Zugriff auf den
Differentialgetriebesatz und die
Spindel (Abbildung 5-4). Zum
Austausch des
Differentialgetriebesatzes siehe
Abschnitt
5.4.4 bis Abschnitt
5.4.8. Um die Spindel zu
ersetzen, siehe Abschnitt
5.4.9.
Siehe Abbildungen 5-4 und 5-
6 beim Ausführen der
Aufgaben in den Abschnitten
5.4.4 bis 5.4.9.
UNTERE
ABDECKUNG
VORSCHUBGETRIEBEEINHEIT
A 5-4. G
BBILDUNG ETRIEBEEINHEIT
A
BBILDUNG
ENTNEHMEN
DIFFERENTIALGET
UNTERER UMLEGER
PD3000 Pneumatische Bohrmaschine Betriebsanleitung
M4 X 16
ZYLINDERKOPFSCH
RAUBEN MIT
INNENSECHSKANT
UNTERE
GEHÄUSEABDEC
KUNG
5-3. U
UNTERE GEHÄUSEABDECKUNG
SPANNRING
DRUCKLAGER
UMLEGERKAPPE
SPINDEL
