Descrizione monitor e informazioni utente.
I
Description of the monitor and user information.
GB
Description des moniteurs et informations utilisateur.
F
Beschrijving van de monitor en gebruikersinformatie.
NL
8
4
5
6
7
9
I

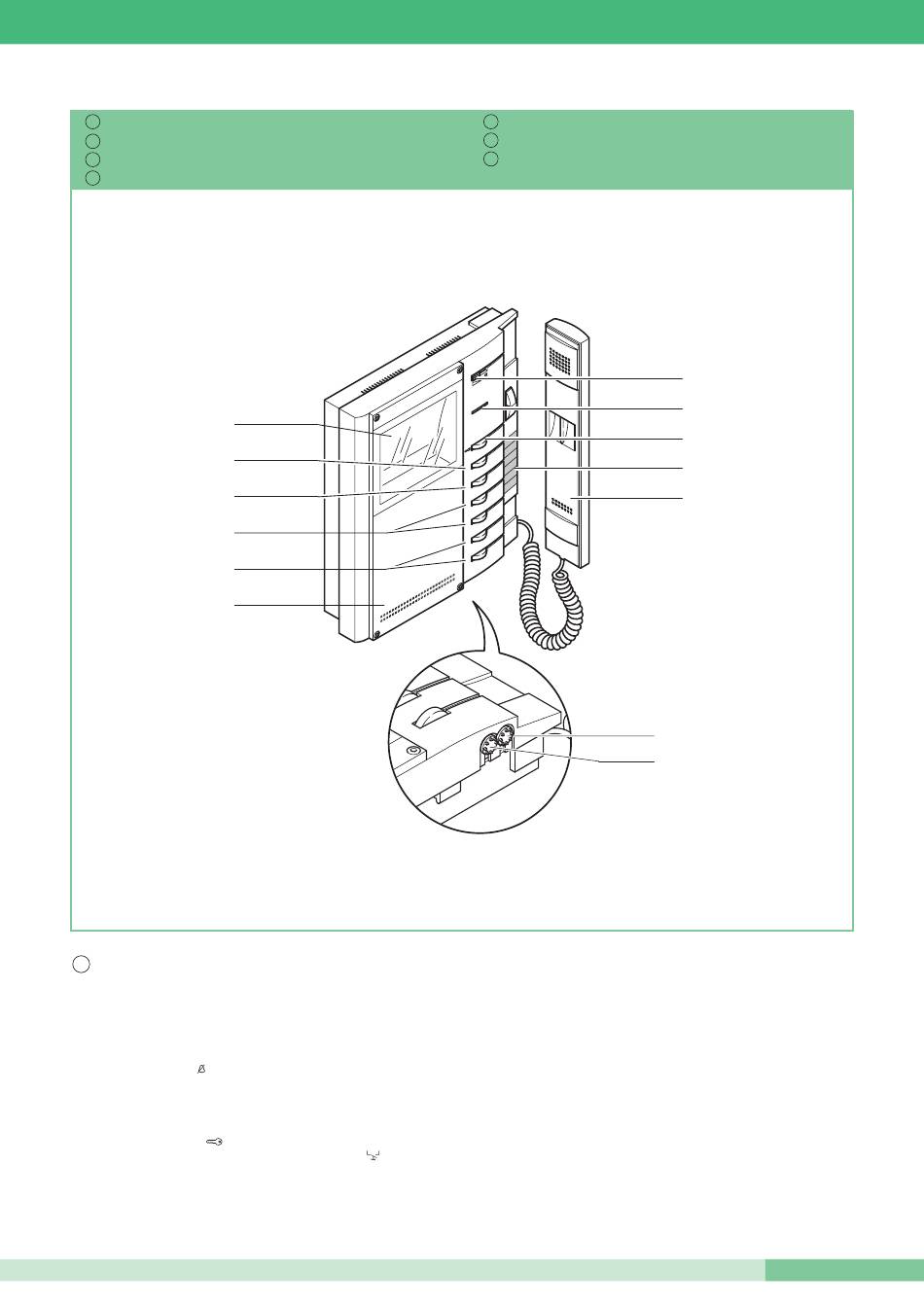

I Monitor Videocitofonici Comelit della serie Bravo Art 5702 (Monitor a colori),
sono compatibili con i Monitor delle serie precedenti: Eurocom, Videocom, Diva.
La staffa di fissaggio (Art. 5706) completa il Monitor e determina il sistema di
cablaggio Semplificato.
1. Selettore suoneria/servizio Privacy a 3 posizioni:
Posizione sinistra: Suoneria volume massimo.
Posizione centrale: Suoneria volume medio.
Posizione destra : Attivazione funzione Privacy.
(Per servizio Privacy si intende l'esclusione della chiamata dal posto
esterno; l'attivazione della funzione Privacy è evidenziata dalla comparsa di
un indicatore rosso a lato del selettore).
2. Led di segnalazione (disponibile di serie).
3. Pulsante Apriporta .
4. Pulsante disponibile di serie, riferimento in morsettiera
(Solitamente utilizzato per funzione Autoaccensione).
5. Pulsante disponibile di serie (riferimento in morsettiera P2C2).
6. Pulsanti opzionali per attivazione funzioni supplementari
Monitorbeschreibung und Anwenderhinweise.
D
Descrição do monitor e informações ao usuário.
P
Descripción monitor e informaciones usuario.
E
1
2
3
4
5
6
7. Pulsanti o Led opzionali per attivazione/visualizzazione funzioni
supplementari
8. Schermo per visualizzazione immagine da posto esterno.
9. Cartoncino intercambiabile e personalizzabile tramite Kit opzionale.
10. Manopola regolazione luminosità (ruotare in senso orario per aumentare la
luminosità).
11. Manopola regolazione contrasto per monitor in bianco e nero o regolazione
intensità colore per monitor a colori (ruotare in senso orario per aumentare
il valore).
12. Etichetta memo-pulsanti su cui è possibile riportare la funzione dei pulsanti
del Monitor (da applicare sul Monitor sotto la cornetta come indicato in
figura). L'etichetta adesiva è allegata ai Monitor Art. 5702 nel manuale utente
FT BRAVO 01.
. 13. Cornetta Monitor (Sollevare la cornetta per iniziare la comunicazione).
(1) Pulsante disponibile con scheda opzionale Art. 5733.
(2) Pulsante disponibile con scheda opzionale Art. 5733. Led di visualizzazione
(1)
disponibile con scheda opzionale Art. 5734.
MT KIT 07
1
2
3
12
13
10
11
(2)
