VIESMANN
Montage- und
Serviceanleitung
für die Fachkraft

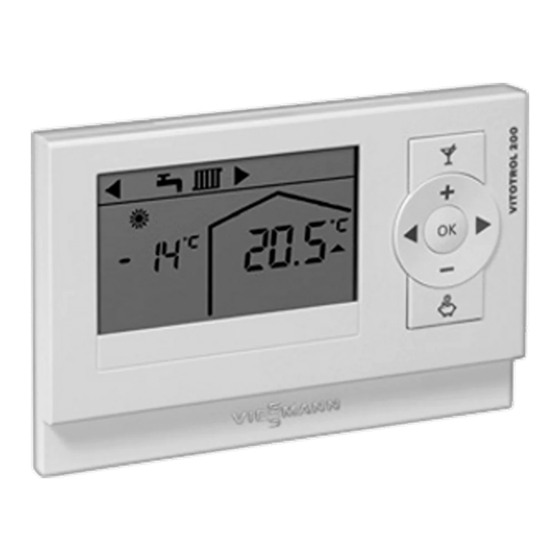

Vitotrol 200A
Fernbedienung, Best.-Nr. 7438 363
Gültigkeitshinweise siehe letzte Seite
VITOTROL 200A
Bitte aufbewahren!
5443 592
10/2010

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitotrol 200A

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitotrol 200A Fernbedienung, Best.-Nr. 7438 363 Gültigkeitshinweise siehe letzte Seite VITOTROL 200A Bitte aufbewahren! 5443 592 10/2010...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW, TRGI, nenschäden.
  • Seite 3 ■ Bei Brennstoff Gas den Gasabsperr- schränken. hahn schließen und gegen unbeab- Bei Austausch ausschließlich sichtigtes Öffnen sichern. Viessmann Originalteile oder von ■ Anlage spannungsfrei schalten (z.B. Viessmann freigegebene Ersatz- an der separaten Sicherung oder teile verwenden. einem Hauptschalter) und auf Span- nungsfreiheit kontrollieren.
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Montageanleitung Montageablauf Montageort......................Vitotrol 200A montieren und anschließen............Mehrere Fernbedienungen anschließen.............. Bedienteil ein- und ausbauen................Serviceanleitung Inbetriebnahme Fernbedienung konfigurieren................10 Störungsbehebung Störungsanzeige....................11 Technische Daten....................12 Einzelteilliste....................... 13...
  • Seite 5: Montageablauf

    Montageablauf Montageort ■ Witterungsgeführter Betrieb In diesem Raum darf kein weiteres Anbringung in beliebigem Raum. Regelorgan vorhanden sein. Falls an ■ Betrieb mit Raumtemperaturauf- den Heizkörpern Thermostatventile schaltung angebracht sind, müssen diese immer – Im Hauptwohnraum an einer Innen- ganz geöffnet sein. wand, ca.
  • Seite 6: Vitotrol 200A Montieren Und Anschließen

    Montageablauf Vitotrol 200A montieren und anschließen Achtung Vor den Arbeiten geerdete Durch elektrostatische Entladung Objekte, z.B. Heizungs- oder können elektronische Baugrup- Wasserrohre berühren, um die pen beschädigt werden. statische Aufladung abzuleiten. Anschluss Hinweis 2-adrige Leitung mit Leiterquerschnitt Leitung zur Fernbedienung nicht unmit- min.
  • Seite 7: Mehrere Fernbedienungen Anschließen

    A Vitotrol 200A C Witterungsgeführte Regelung (mit Anschlussklemmen für KM-BUS) B 2-poliger Stecker aVG (zur Rege- lung oder zum KM-BUS-Verteiler) Mehrere Fernbedienungen anschließen Es können Vitotrol 200A und Vitotrol Montage- und Serviceanleitung 300A gemeinsam an eine Vitotronic Vitotrol 300A Regelung angeschlossen werden.
  • Seite 8 15 m 15 m A Zur Regelung (Anschluss siehe C KM-BUS-Verteiler oder bauseitige Abbildung auf Seite 7) Anschlussdose B Vitotrol 200A Summe aller Leitungslängen des KM- BUS max. 50 m Variante 2 15 m 15 m A Zur Regelung (Anschluss siehe...
  • Seite 9: Bedienteil Ein- Und Ausbauen

    Montageablauf Bedienteil ein- und ausbauen Achtung Keine Batterien in das Bedienteil Die Spannungsversorgung der einlegen. Fernbedienung erfolgt von der Regelung. Einbau Ausbau...
  • Seite 10: Inbetriebnahme Fernbedienung Konfigurieren

    Inbetriebnahme Fernbedienung konfigurieren 1. Netzspannung an der Regelung ein- 3. OK zur Bestätigung. schalten. Der Betriebszustand der Heizungs- Im Display der Fernbedienung anlage wird übertragen. erscheint die Anzeige „H 1“. Die Segmente der Displayanzeige rotieren (kann bis zu 5 min dauern). 2.
  • Seite 11: Störungsbehebung

    Störungsbehebung Störungsanzeige Bei einer Störungsanzeige blinkt im Dis- play das Symbol Störungsursache und -behebung siehe Montage- und Servicean- leitung der jeweiligen Regelung.
  • Seite 12: Technische Daten

    Technische Daten Technische Daten Spannungsversorgung über KM-BUS Leistungsaufnahme 0,2 W Schutzklasse Schutzart IP 30 Zulässige Umgebungstemperatur ■ bei Betrieb 0 bis +40 °C −20 bis +65 °C ■ bei Lagerung und Transport Einstellbereich der Raum-Solltemperatur 3 bis 37 °C...
  • Seite 13: Einzelteilliste

    Einzelteilliste Einzelteilliste Hinweis für Ersatzbestellungen Einzelteile ohne Abbildung Best.-Nr. 7438 363 sowie die Positions- 080 Montage- und Serviceanleitung nummer des Einzelteils (aus der Einzel- 081 Bedienungsanleitung teilliste) angeben. 100 Beipack Stecker Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile 017 Wandmontagesockel 018 Bedienteil...
  • Seite 16: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr.: 7438363 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
