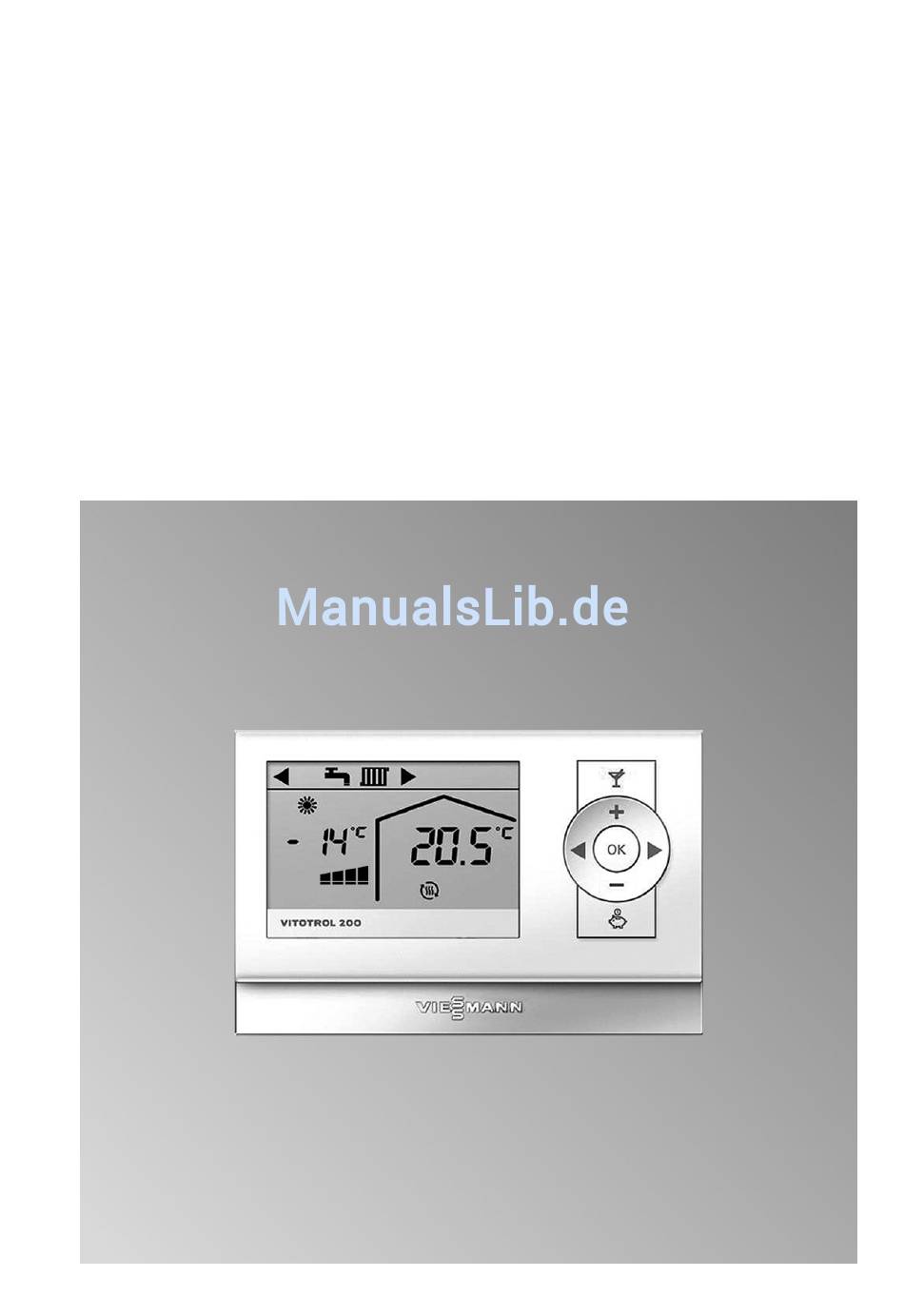

Viessmann Vitotrol 200 RF Montage- Und Serviceanleitung
Für einen heizkreis
Vorschau ausblenden
Andere Handbücher für Vitotrol 200 RF:
- Montage- und serviceanleitung (24 Seiten) ,
- Bedienungsanleitung (20 Seiten) ,
- Montage- und serviceanleitung für die fachkraft (24 Seiten)
Verwandte Anleitungen für Viessmann Vitotrol 200 RF
Inhaltszusammenfassung für Viessmann Vitotrol 200 RF
- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitotrol 200 RF Funk-Fernbedienung für einen Heizkreis Gültigkeitshinweise siehe letzte Seite VITOTROL 200 RF Bitte aufbewahren! 5780 698 12/2013...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW, TRGI, nenschäden. - Seite 3 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Verhalten bei Abgasgeruch Abluftgeräte Gefahr Bei Betrieb von Geräten mit Abluftfüh- Abgase können zu lebensbedro- rung ins Freie (Dunstabzugshauben, henden Vergiftungen führen. Abluftgeräte, Klimageräte) kann durch ■ Heizungsanlage außer Betrieb die Absaugung ein Unterdruck entste- nehmen. hen. Bei gleichzeitigem Betrieb des ■...
- Seite 4 Gewährleistung ein- können elektronische Baugrup- schränken. pen beschädigt werden. Bei Austausch ausschließlich Vor den Arbeiten geerdete Viessmann Originalteile oder von Objekte, z. B. Heizungs- oder Viessmann freigegebene Ersatz- Wasserrohre berühren, um die teile verwenden. statische Aufladung abzuleiten. Instandsetzungsarbeiten...
-
Seite 5: Inhaltsverzeichnis
Ablaufübersicht zur Montage und Inbetriebnahme..........Batterien einlegen....................Wandmontagesockel anbauen................Fernbedienung ein-/ausbauen................10 Serviceanleitung Vitotrol 200 RF in Betrieb nehmen Mit Funk-Basis...................... 11 Mit Wärmeerzeuger mit integrierter Funkschnittstelle.......... 12 Empfangsqualität am Montageort prüfen............. 13 Kontrast im Display ändern.................. 13 Heizkreiszuordnung ändern................. 14 Wiederinbetriebnahme Nach Austausch der Funk-Basis................ -
Seite 6: Montagevorbereitung
Montagevorbereitung Verwendungshinweis Vitotrol 200 RF zum Betrieb mit der Mit einer Vitotrol 200 RF kann ein Heiz- Funk-Basis (Zubehör zu Vitotronic Kes- kreis bedient werden. Für jeden der max. sel- und Heizkreisregelungen, Wärme- 3 Heizkreise einer Heizungsanlage kann pumpenregelung Vitotronic 200 und eine Vitotrol 200 RF eingesetzt werden. -
Seite 7: Funkverbindung
Nähe zu den betriebsbereiten Funkkomponenten zu vermei- den. Funkfrequenz der Funkkomponenten 868 MHz. Montageort der Vitotrol 200 RF so wäh- len, dass die Funksignale möglichst senkrecht durch Wände und Decken auf die Funk-Basis bzw. Vitotronic 200 tref- fen. -
Seite 8: Montageablauf
Montageablauf Ablaufübersicht zur Montage und Inbetriebnahme Seite Vitotrol 200 RF in der Nähe der Funk-Basis oder des Wärmeerzeu- — gers mit Vitotronic mit integrierter Funkschnittstelle platzieren. Batterien in Vitotrol 200 RF einlegen. Vitotrol 200 RF in Betrieb nehmen in Verbindung mit Funk-Basis. -
Seite 9: Wandmontagesockel Anbauen
Montageablauf Wandmontagesockel anbauen Vor der endgültigen Anbringung der Vitotrol 200 RF diese in Betrieb nehmen (siehe Seite 11 oder 12). -
Seite 10: Fernbedienung Ein-/Ausbauen
Montageablauf Fernbedienung ein-/ausbauen Fernbedienung einbauen Fernbedienung ausbauen... -
Seite 11: Vitotrol 200 Rf In Betrieb Nehmen
Vitotrol 200 RF in Betrieb nehmen Mit Funk-Basis 1. Die Funk-Basis über KM-BUS an die 3. An der Vitotrol 200 RF Taste OK drü- Regelung anschließen. cken. Die Vitotrol 200 RF sendet ein Signal Montage- und Serviceanlei- zur Anmeldung an die Funk-Basis. -
Seite 12: Mit Wärmeerzeuger Mit Integrierter Funkschnittstelle
■ Der Funkschlüssel wird an der Montage- und Serviceanlei- Regelung des Wärmeerzeugers tung des Wärmeerzeugers angezeigt. Montage- und Serviceanlei- 2. An der Vitotrol 200 RF Taste OK drü- tung des Wärmeerzeugers, cken. Kapitel „Funk-Zubehör Die Vitotrol 200 RF sendet ein Signal anmelden“... -
Seite 13: Empfangsqualität Am Montageort Prüfen
4 s lang gleichzeitig drücken. Tasten und OK an der Im Display erscheinen „d1“ und Vitotrol 200 RF ca. 4 s gleichzeitig „H . . .“ für den zugeordneten Heiz- drücken. kreis. Anzeige der Empfangsqualität im Dis- 2. Mit / Anzeige der Empfangsqualität... -
Seite 14: Heizkreiszuordnung Ändern
Vitotrol 200 RF in Betrieb nehmen Kontrast im Display ändern (Fortsetzung) 5. Tasten an der Vitotrol 200 RF ca. 4 s gleichzeitig drücken. Heizkreiszuordnung ändern 1. Tasten an der Vitotrol 200 RF ca. 4 s gleichzeitig drücken. 2. Mit / „C3“ auswählen. -
Seite 15: Wiederinbetriebnahme
Wiederinbetriebnahme Nach Austausch der Funk-Basis 01. Vitotrol 200 RF demontieren und in 04. An der Vitotrol 200 RF auf Taste der Nähe der Funk-Basis platzie- OK drücken. ren. Die Vitotrol 200 RF sendet ein Sig- nal zur Anmeldung an die Funk- 02. -
Seite 16: Störungsbehebung
Störungsbehebung Störungsanzeige Bei einer Störung blinkt im Display das Symbol Störungsursache und -behebung siehe Montage- und Servicean- leitung der jeweiligen Regelung oder des Wärmeerzeugers mit Regelung mit integrierter Funk- schnittstelle Falls im Display erscheinen, ist die Funkverbindung unterbrochen oder noch nicht aufgebaut. ■... -
Seite 17: Technische Daten
Technische Daten Technische Daten Stromversorgung 2 Batterien LR 6/AA/Mignon 3 V–, 2600 mAh Lebensdauer Batterien ca. 2 Jahre Funkfrequenz 868 MHz Schutzklasse Schutzart IP 30 Zulässige Umgebungstemperatur ■ bei Betrieb 0 bis +40 °C ■ bei Lagerung und Transport −20 bis +65 °C Einstellbereich der Raum-Solltemperatur 3 bis 37 °C... -
Seite 18: Einzelteilliste
Einzelteilliste Bestellung von Einzelteilen Pos. Einzelteil Best.-Nr. 0001 Wandmontagesockel 2 7837334 0002 Bedienteil 7837335 0003 Montage- und Serviceanleitung 5780698 0004 Bedienungsanleitung 5581697 0002 0001 0003 0004... -
Seite 19: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitotrol 200 RF mit folgenden Normen überein- stimmt: EN 55014-1 EN 60730-1 EN 55014-2 EN 60730-2-9 EN 55022 EN 62233 EN 300220-2 Gemäß... -
Seite 20: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7441652 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
