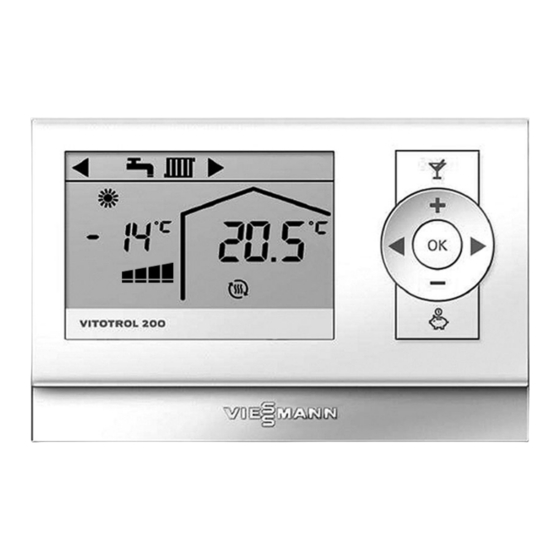

Viessmann Vitotrol 200 RF Montage- Und Serviceanleitung
Funk-fernbedienung für einen heizkreis
Vorschau ausblenden
Andere Handbücher für Vitotrol 200 RF:
- Montage- und serviceanleitung (24 Seiten) ,
- Bedienungsanleitung (20 Seiten) ,
- Montage- und serviceanleitung (16 Seiten)
Verwandte Anleitungen für Viessmann Vitotrol 200 RF
Inhaltszusammenfassung für Viessmann Vitotrol 200 RF

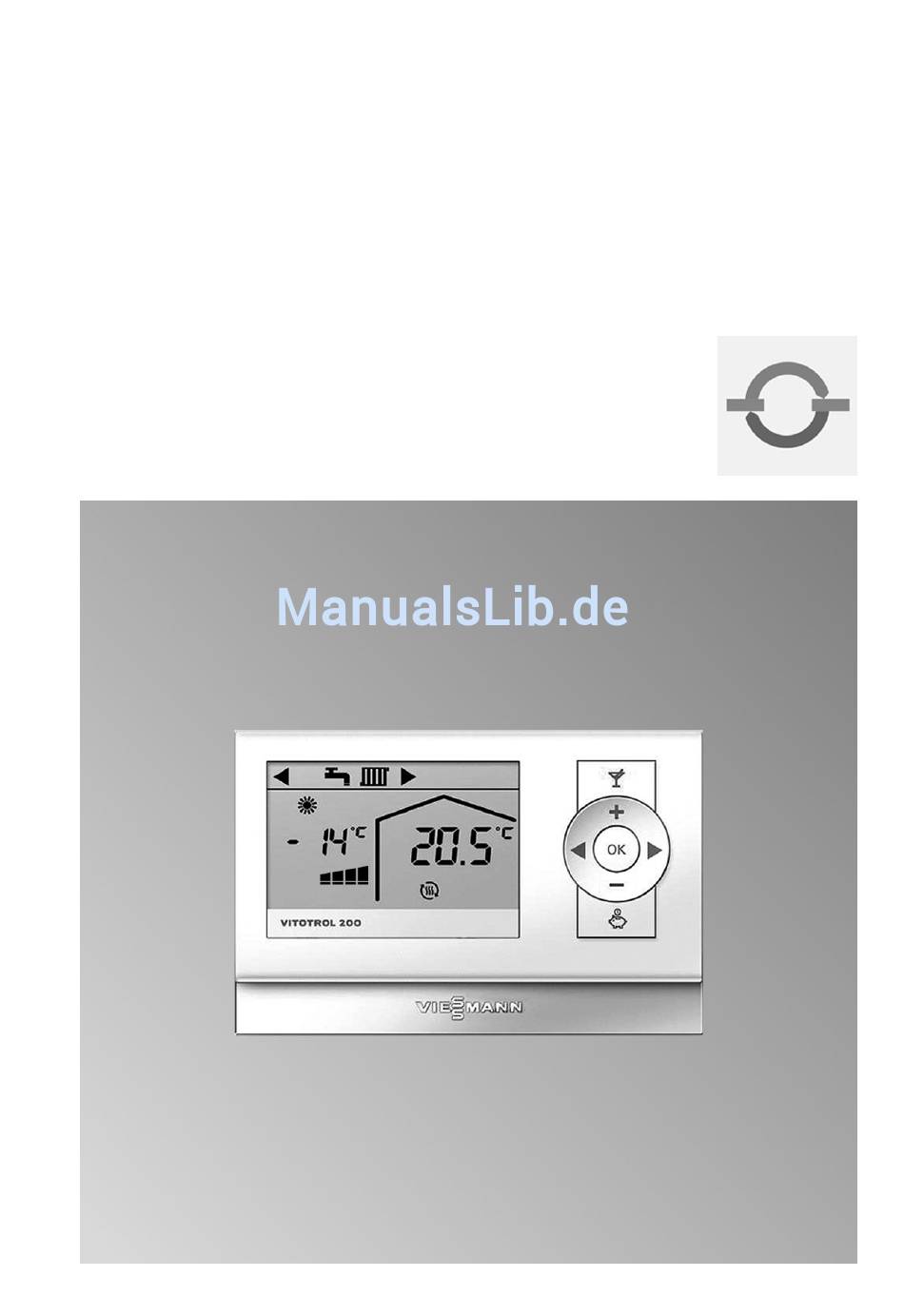

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitotrol 200 RF Funk-Fernbedienung für einen Heizkreis Gültigkeitshinweise siehe letzte Seite VITOTROL 200 RF Bitte aufbewahren! 5780 698 2/2012...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW, TRGI, nenschäden. - Seite 3 ■ Bei Brennstoff Gas den Gasabsperr- schränken. hahn schließen und gegen unbeab- Bei Austausch ausschließlich sichtigtes Öffnen sichern. Viessmann Originalteile oder von ■ Anlage spannungsfrei schalten (z.B. Viessmann freigegebene Ersatz- an der separaten Sicherung oder teile verwenden. einem Hauptschalter) und auf Span- nungsfreiheit kontrollieren.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Montageanleitung Montageablauf Verwendungshinweis................... Montageort......................Vitotrol 200 RF in Betrieb nehmen............... Sende- und Empfangsqualität am Montageort prüfen......... Wandmontagesockel anbauen................Fernbedienung einbauen..................Fernbedienung ausbauen..................10 Heizkreiszuordnung nach der Inbetriebnahme ändern........10 Kontrast im Display ändern.................. 10 Serviceanleitung Störungsbehebung Störungsanzeige....................12 Technische Daten.................... -
Seite 5: Montageablauf
Montageablauf Verwendungshinweis Die Vitotrol 200 RF kann nur in Verbin- Es können bis zu drei Vitotrol 200 RF dung mit der zugehörigen Funk-Basis gemeinsam an einer Funk-Basis ange- mit einer Vitotronic Regelung kommuni- meldet werden. zieren. Montageort Betrieb mit oder ohne Raumtemperaturaufschaltung ■... -
Seite 6: Vitotrol 200 Rf In Betrieb Nehmen
■ Der Funk-Repeater, falls vorhanden, muss an die Netzspannung ange- schlossen sein. 1. Vitotrol 200 RF in der Nähe der Funk- Basis platzieren. 2. Batterien (LR 6/AA, Lieferumfang) einlegen. Der Konfigurationsassistent wird automatisch gestartet. - Seite 7 8 s lang. Grüne LED an der Funk- Basis blinkt in kurzem Intervall. Montage- und Serviceanlei- tung Funk-Basis 4. An der Vitotrol 200 RF Taste OK drü- cken. Die Vitotrol 200 RF sendet ein Signal zur Anmeldung an der Funk-Basis.
-
Seite 8: Sende- Und Empfangsqualität Am Montageort Prüfen
■ Heizkreis 2 – „H 2“ Die Segmente im Display rotieren ■ Heizkreis 3 – „H 3“ (max. 5 min). Sende- und Empfangsqualität am Montageort prüfen 1. Vitotrol 200 RF am endgültigen Mon- Anzei Wert Sende- und Emp- tageort platzieren. -
Seite 9: Wandmontagesockel Anbauen
Montageablauf Wandmontagesockel anbauen Fernbedienung einbauen... -
Seite 10: Fernbedienung Ausbauen
Montageablauf Fernbedienung ausbauen Heizkreiszuordnung nach der Inbetriebnahme ändern 1. Tasten Einstellungen an der Vitotronic Rege- an der Fernbedie- lung: nung ca. 4 s gleichzeitig drücken. Codieradresse „A0“ in Gruppe „Heiz- kreis ...“ für diesen Heizkreis auf den 2. Mit / „C3“ auswählen. Wert 0 stellen. - Seite 11 Montageablauf Kontrast im Display ändern (Fortsetzung) 5. Tasten an der Fernbedie- nung ca. 4 s gleichzeitig drücken.
-
Seite 12: Störungsbehebung
Störungsbehebung Störungsanzeige Bei einer Störung blinkt im Display das Symbol Störungsursache und -behebung siehe Montage- und Servicean- leitung der jeweiligen Vitotronic Regelung Falls im Display erscheinen, ist die Funkverbindung unterbrochen oder noch nicht aufgebaut. Zur Störungsbehebung Komponenten abmelden und neu anmelden. Falls erforderlich, Funk-Repeater (Zubehör) einsetzen. -
Seite 13: Technische Daten
Technische Daten Technische Daten Stromversorgung 2 Batterien LR 6/AA/Mig- 3 V–, 2600 mAh Lebensdauer Batterien ca. 2 Jahre Funkfrequenz 868,3 MHz Schutzklasse Schutzart IP 30 Zulässige Umgebungs- temperatur ■ bei Betrieb 0 bis +40 °C −20 bis +65 °C ■ bei Lagerung und Transport Einstellbereich der Raum-Solltemperatur... -
Seite 14: Einzelteilliste
Einzelteilliste Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Einzelteile ■ Herstell-Nr. (siehe Typenschild) 0001 Wandmontagesockel ■ Positionsnummer des Einzelteils (aus 0002 Bedienteil dieser Einzelteilliste) 0003 Montage- und Serviceanleitung 0004 Bedienungsanleitung Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. 0002 0001 0003 0004... -
Seite 16: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7441652 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
