Čeština (CZ) Montážní a provozní návod
Originální montážní a provozní návod.
OBSAH
1.
Symboly použité v tomto návodu
2.
Úvod
3.
Přeprava a skladování
3.1 Dodání
3.2 Skladování
4.
Použití
4.1 Čerpané kapaliny
4.2 Úroveň akustického tlaku
5.
Příprava před instalací
5.1 Kontrola kapaliny v motoru
5.2 Požadavky na instalační polohu
5.3 Průměr čerpadla/motoru
5.4 Teploty čerpané kapaliny/chlazení
5.5 Potrubní přípojka
6.
Elektrická přípojka
6.1 Provoz z frekvenčním měničem
6.2 Motorová ochrana
6.3 Ochrana proti blesku
6.4 Navrhování elektrických kabelů
6.5 Ovládání jednofázových motorů MS 402
6.6 Připojení jednofázových motorů
6.7 Připojení třífázových motorů
7.
Instalace
7.1 Smontování motoru a čerpadla
7.2 Odstranění a instalace ochranné lišty kabelu
7.3 Připojení ponorného přívodního kabelu
7.4 Stoupací potrubí
7.5 Maximální instalační hloubka pod úrovní vodní hladiny
[m]
7.6 Kabelové úchytky
7.7 Spouštění čerpadla (do vrtu)
7.8 Instalační hloubka
8.
Spouštění a provoz
8.1 Spuštění
8.2 Provoz
9.
Údržba a servis
10. Přehled poruch
11. Přezkoušení motoru a kabelu
12. Likvidace výrobku
Varování
Před zahájením montážních prací si pečlivě
přečtěte tyto montážní a provozní předpisy.
Montáž a provoz provádějte rovněž v souladu
s místními předpisy a se zavedenou osvědčenou
praxí.
1. Symboly použité v tomto návodu
Varování
Bezpečnostní pokyny uvedené v tomto
montážním a provozním návodu, jejichž
nedodržení může způsobit ohrožení osob.
Varování
Jestliže tyto instrukce nebudou dodrženy, může
to vést k úrazu elektrickým proudem a z toho
vyplývajícím vážným zraněním nebo úmrtím.
Tento symbol je uveden u bezpečnostních
Pozor
pokynů, jejichž nedodržení může mít za následek
ohrožení zařízení a jeho funkcí.
Pod tímto symbolem jsou uvedeny rady
Pokyn
a pokyny, které usnadňují práci a které zajišt'ují
bezpečný provoz čerpadla.
2. Úvod
Tyto pokyny se týkají ponorných čerpadel Grundfos, typu SP,
s ponornými motory Grundfos MS/MMS nebo Franklin 4"-8".
Strana
Pokud je čerpadlo vybaveno jiným motorem než Grundfos MS
nebo MMS, je třeba mít na paměti, že se parametry motoru
35
mohou lišit od údajů uvedených v tomto návodu.
35
35
3. Přeprava a skladování
35
35
3.1 Dodání
36
36
Čerpadlo by mělo zůstat v obalu, dokud nebude
36
umístěno ve svislé poloze při instalaci.
Pozor
Zacházejte s čerpadlem opatrně.
36
36
Pokud jsou čerpadlo a motor dodávány jako samostatné jednotky
38
(dlouhá čerpadla), uchyťte motor k čerpadlu, jak je popsáno
38
v části
7.1 Smontování motoru a
38
Zvláštní typový štítek dodávaný s čerpadlem
39
Pokyn
musí být připevněn na instalačním stanovišti.
39
Čerpadlo nesmí být vystavováno zbytečným nárazům a otřesům.
40
40
3.2 Skladování
41
41
Skladovací teplota
42
Čerpadlo: -20 °C až +60 °C.
42
Motor:
-20 °C až +70 °C.
43
Motory nutno skladovat v uzavřené suché a dobře větrané
44
místnosti.
44
Pokud jsou motory MMS skladovány, protáčejte
45
jejich hřídel rukou minimálně jednou za měsíc.
45
Pozor
Při skladování delším než jeden rok je před
45
montáží motoru třeba rozebrat a zkontrolovat
jeho otočné části.
45
46
Čerpadlo nesmí být vystaveno přímému slunečnímu záření.
46
V případě, že je čerpadlo rozbaleno, mělo by být uloženo
46
vodorovně, dostatečně podepřeno, nebo svisle, aby se zabránilo
46
vychýlení čerpadla. Přesvědčete se, zda se čerpadlo nemůže
46
posunout nebo převrhnout.
47
Během skladování může být čerpadlo podepřeno, jak je ukázáno
47
na obr. 1.
48
49
49

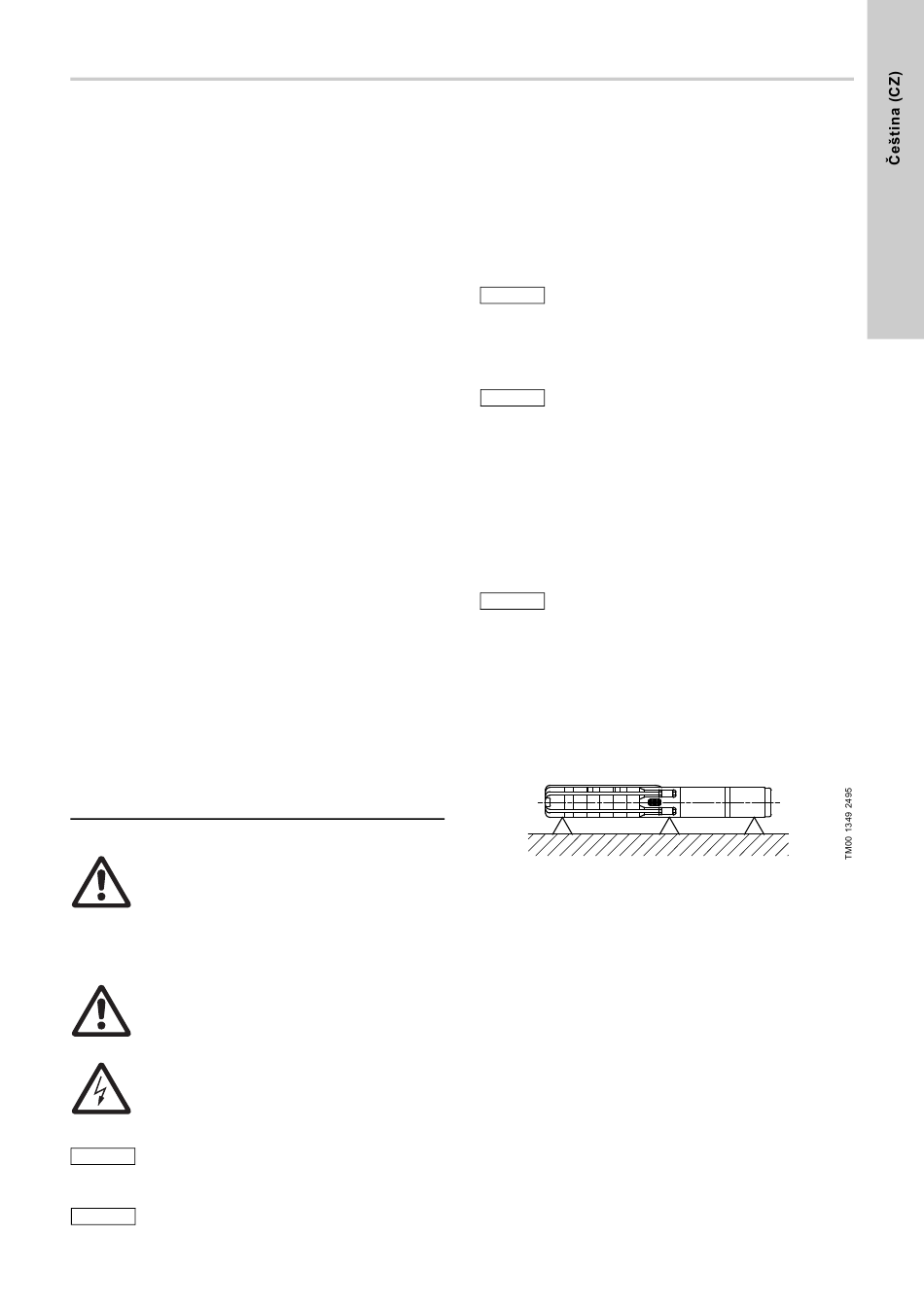

Obr. 1
Poloha čerpadla při skladování
3.2.1 Ochrana proti mrazu
Jestliže bylo čerpadlo skladováno po použití, musí být
skladováno v nezamrzajícím prostředí, nebo kapalina v motoru
musí být mrazuvzdorná.
čerpadla.
