Einleitung

3 Einleitung
Der ABS/ EBS Code Reader B-DH A101 ist ein einfach zu bedienendes Gerät, für die Diagnose von
WABCO Bremssystemen in Trailern, Trucks und Bussen. In den folgenden Abschnitten werden die
Bedienung und die Funktionen des Gerätes beschrieben und erläutert.
DE
Bedienung

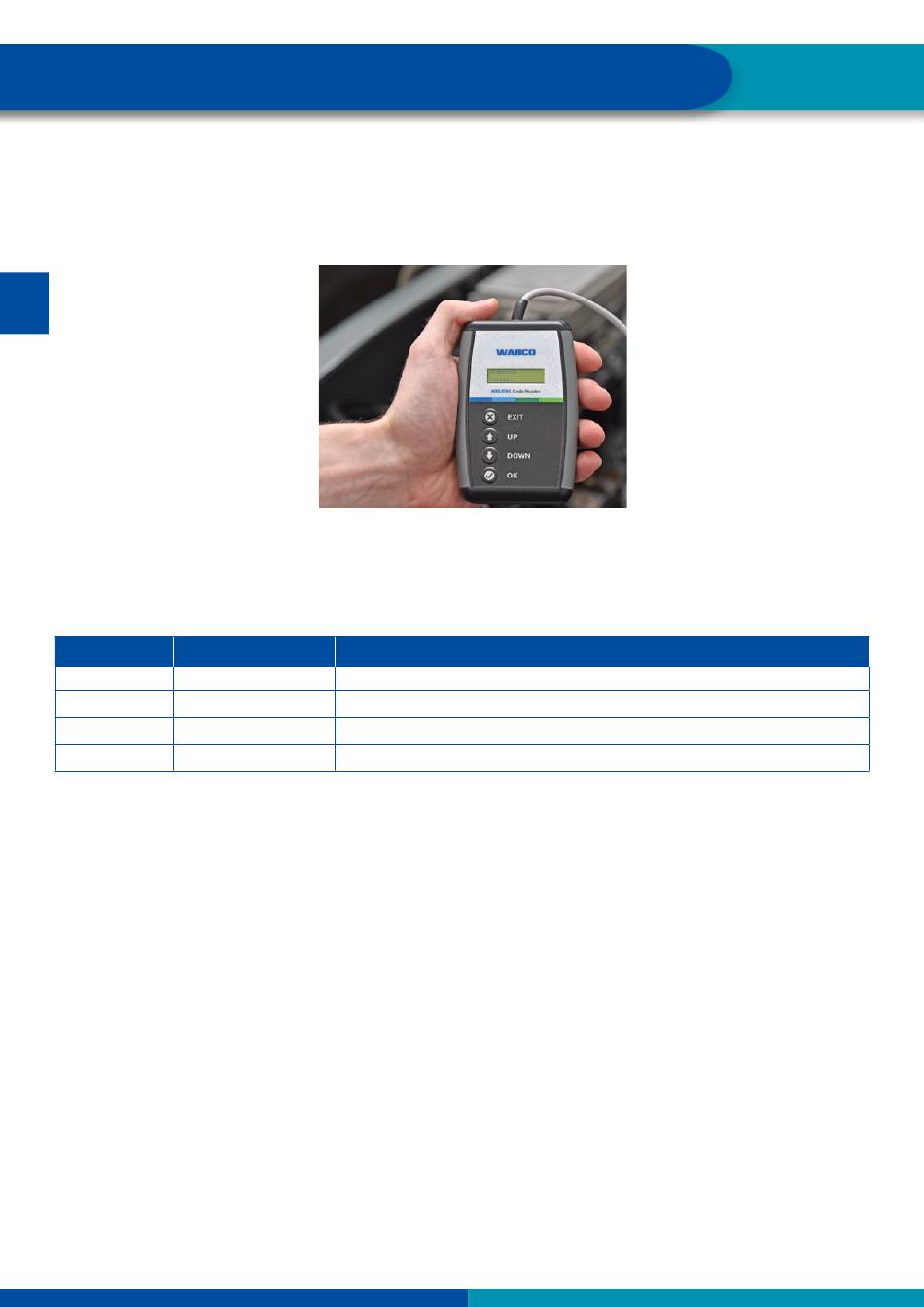

Der ABS/ EBS Code Reader B-DH A101 besteht aus einem handlichen Gehäuse und lässt sich mit
einer Hand bedienen. Im oberen Teil befindet sich ein zweizeiliges Digitaldisplay und auf der unteren
Hälfte befinden sich Tasten zur Bedienung des Gerätes.
TASTE BEDEUTUNG
EXIT
UP
DOWN
OK
Bei der Menüstruktur handelt es sich um ein umlaufendes Menü. Wird der letzte Menüpunkt durch
runter- oder hochscrollen erreicht, springt die Anzeige auf den ersten/ letzten Menüpunkt zurück.
An der Oberseite befindet sich ein Anschlusskabel mit einem 9-poligen D-Sub Stecker. Dieser ist
kompatibel zu allen auf dem Markt befindlichen Diagnosekabeln von WABCO und ermöglicht eine
einfache Verbindung zu den Fahrzeugen.
Der ABS/EBS Code Reader benötigt keine eigene Stromversorgung. Bei Verbindung mit einem
Fahrzeug erfolgt die Stromversorgung automatisch von dort.
54
ERKLÄRUNG
Verlassen Menü oder Funktion verlassen
Nach oben Zu einem weiter oben liegenden Menüpunkt gelangen
Nach unten Zu einem weiter unten liegenden Menüpunkt gelangen
OK Befehl bestätigen oder in ein Untermenü gelangen
