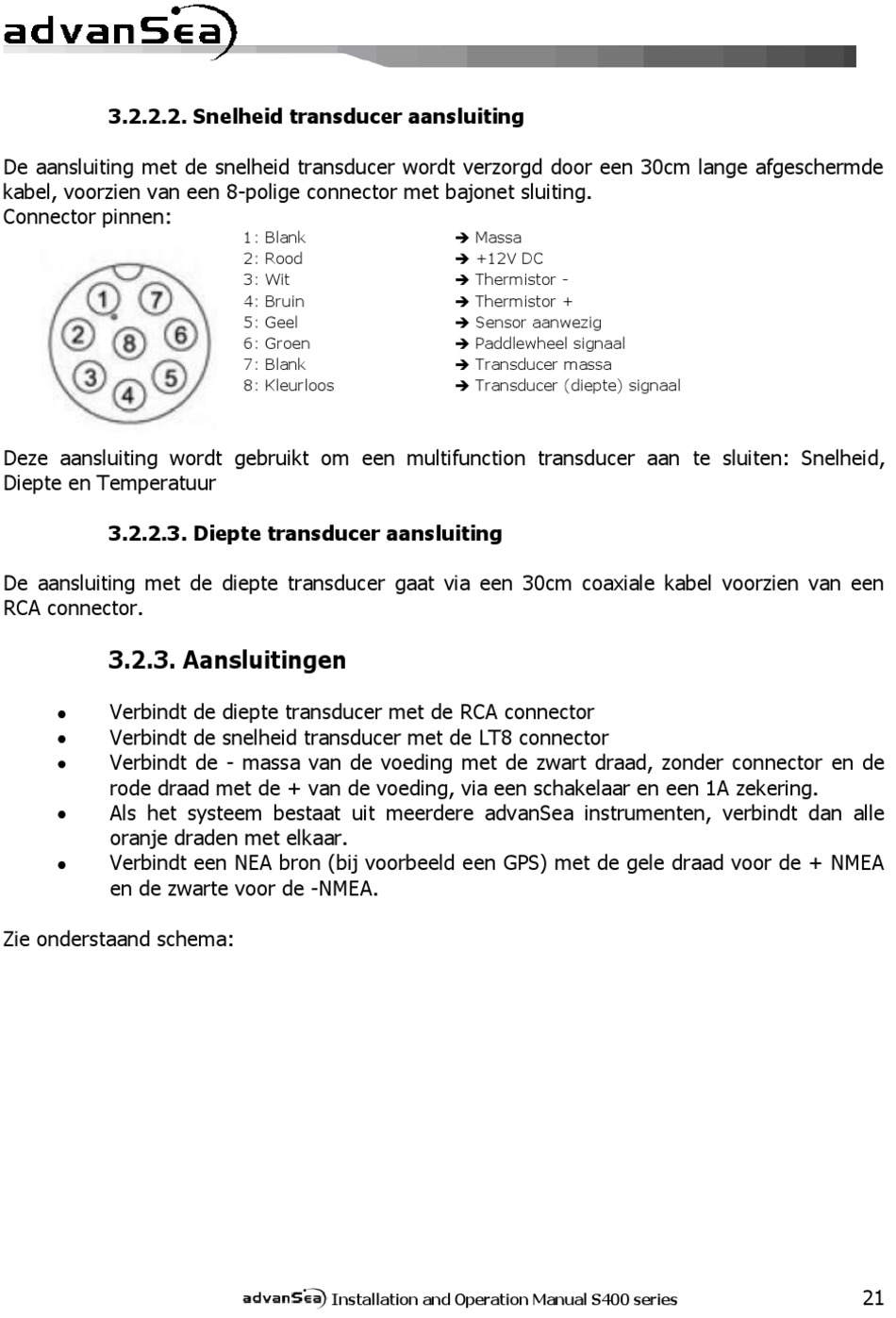

3.2.2.2. Snelheid transducer aansluiting

De aansluiting met de snelheid transducer wordt verzorgd door een 30cm lange afgeschermde
kabel, voorzien van een 8-polige connector met bajonet sluiting.
Connector pinnen:
Deze aansluiting wordt gebruikt om een multifunction transducer aan te sluiten: Snelheid,
Diepte en Temperatuur

3.2.2.3. Diepte transducer aansluiting

De aansluiting met de diepte transducer gaat via een 30cm coaxiale kabel voorzien van een
RCA connector.
3.2.3. Aansluitingen
Verbindt de diepte transducer met de RCA connector
Verbindt de snelheid transducer met de LT8 connector
Verbindt de - massa van de voeding met de zwart draad, zonder connector en de
rode draad met de + van de voeding, via een schakelaar en een 1A zekering.
Als het systeem bestaat uit meerdere advanSea instrumenten, verbindt dan alle
oranje draden met elkaar.
Verbindt een NEA bron (bij voorbeeld een GPS) met de gele draad voor de + NMEA
en de zwarte voor de -NMEA.
Zie onderstaand schema:
1: Blank
2: Rood
3: Wit
4: Bruin
5: Geel
6: Groen
7: Blank
8: Kleurloos
Installation and Operation Manual S400 series
 Massa
 +12V DC
 Thermistor -
 Thermistor +
 Sensor aanwezig
 Paddlewheel signaal
 Transducer massa
 Transducer (diepte) signaal
