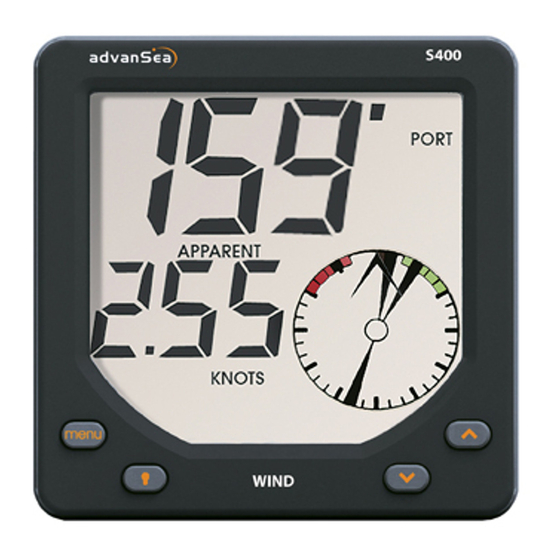

- Seite 1 C.56 / T.56 / T.50 WIND / WIND-a S400 USER MANUAL Anwender-Handbuch Andere Sprachen sind von der CD-Rom abrufbar oder von www.advansea.com Installation und Bedienung S400 Serie...
- Seite 2 Übersetzungen erstellt wurden. Dieses Handbuch beschreibt die Installation und Bedienung entsprechend dem Fertigungsstand des AdvanSea Gerätes zur Zeit der Drucklegung. AdvanSea behält sich das Recht vor, Veränderungen ohne Ankündigungen durchzuführen. Copyright© 2009 Plastimo, Frankreich. Alle Rechte vorbehalten. AdvanSea™ ist ein registrierter Markenname von Plastimo.
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 Einführung 1.1. Basis-Beschreibung........... S.5. 1.2. Zusatzkomponenten zum WIND/WIND-a S400 ... S.6 1.3. Technische Spezifikationen........S.6 2. Bedienung 2.1. Einschalten .............. S.8 2.2. Bedienung im normalen Modus........S.8 2.2.1 Eine Windmess-Art wählen 2.2.2 Informationen wählen 2.2.3 Die MAX Windgeschwindigkeit nullstellen 2.2.4 Maßeinheiten wählen... - Seite 4 NMEA 0183 Verbindungen........S.16 3.1.1 NMEA 0183 Eingangsdaten 3.1.2 NMEA 0183 Ausgangsdaten 3.2. Montage und Verdrahtung ......... S.17 3.2.1 Das Wind (Wind-a) S400 Instrument montieren 3.2.2. Beschreibung der elektrischen Anschlüsse 3.2.2.1 Bus-Verbindung 3.2.2.2 Windgeber-Anschlüsse 3.2.3 Verbindungen mehrerer Instrumente 4. Fehlersuche .............
-
Seite 5: Einführung
1 Einführung Wir freuen uns, dass Sie sich für ein AdvanSea Produkt entschieden haben. Wir sind überzeugt, das S400-System wird Ihnen für viele Jahre als zuverlässige Navigationshilfe Freude bereiten. Dieses Handbuch beschreibt, wie das Multi S400 zu installieren und zu bedienen ist. -
Seite 6: Zusatzkomponenten Zum Wind/Wind-A S400
Anwender-Handbuch Garantie-Karte Selbstklebende rückseitige Abdichtung für Einbaumontage Das WIND/WIN-a S400 kann mit oder ohne Windgeber geliefert werden. Es können komplette Gebersätze separat bestellt werden. Informationen hierzu, wie auch eine komplette Zubehör-Liste, sind von der Webseite abrufbar: www.advanSea.com. 1.3. Technische Spezifikationen... - Seite 7 Masse gemessen und variieren abhängig von der Versorgungs-Spannung. Beim Einschalten wird ein NMEA-Markierungspaket - $PNKEV, WIND V1.2*25 zur Sender-Identifizierung übermittelt. Kommunikations Bus: Semi-Duplex 38400 Baud Verbindung über eine Ader. Worte werden mit 8 Bits, ohne Parität mit 1 Stop-Bit gesendet. Die Anzahl von an den Bus angeschlossenen Geräten ist auf 20...
-
Seite 8: Bedienung
Winddaten muss die Bootsgeschwindigkeit über NMEA oder über den Bus empfangen werden). Bei scheinbaren Daten wird im Display 'APPARENT' und bei wahren Daten 'TRUE' gezeigt. Das WIND/WIND-a Display kann nur wahre Daten zeigen, wenn es mit einem Log oder einem GPS verbunden ist und entsprechende Daten für die Bootsgeschwindigkeit empfängt. -
Seite 9: Die Max Windgeschwindigkeit Nullstellen
Die jeweils maximal gemessene Windgeschwindigkeit wird gespeichert und kann angezeigt werden. Um sie zurück auf Null zu setzen, die MAX-Anzeige aufrufen und dann die Tasten gleichzeitig für 2 Sekunden gedrückt halten. 2.2.4. Maßeinheiten wählen Verschiedene Wind-Daten können in unterschiedlichen Maßeinheiten gezeigt werden. Daten Maßeinheit Scheinbare Windgeschwindigkeit Max. -
Seite 10: Alarme
WIND-Displays angezeigt. Für die scheinbare Windgeschwindigkeit kann ein Grenzwert nach oben und für die Batterie- Spannung ein Grenzwert nach unten eingestellt werden. Ein Alarm wird dann für den Wind beim Überschreiten und für die Batteriespannung beim Unterschreiten dieser Grenzwerte ausgelöst. -
Seite 11: Konfiguration
Sollte sich trotz allem ein Anzeigefehler ergeben, wird dieser proportional sein. Das lässt sich in der Kalibrierungsanzeige ausgleichen. Es muss dafür ein nicht zu geringer Wind vorhanden sein und es muss eine Vergleichsmessung mit einem anderen Instrument erfolgen, bei dem bekannt ist, dass sie genau ist. -
Seite 12: Zeigerauswahl
2.4.4. Zeigerauswahl Für die analoge Windwinkelanzeige kann nach Belieben eine von 4 verschiedenen Zeiger- formen gewählt werden. menu menu Zur Auswahl, zwei Sekunden lang drücken, dann erneut drücken, bis die 'PtR'- Setup Anzeige erscheint.. Mit oder eine der vier Zeiger-Symbole wählen. zurück zur Normal-Anzeige. -
Seite 13: Tasten-Piep
Normal-Anzeige. Wird keine Taste gedrückt, erfolgt das Zurückschalten automatisch nach 10 Sekunden. 2.5. Standby Um Strom zu sparen, kann das 'WIND'-Display in einen Standby-Betrieb versetzt werden. Dafür muss die Taste 5 Sekunden lang gedrückt werden. Im Standby-Modus sind Hinterleuchtung, Display-Anzeigen, Geber-Messungen und NMEA- Datenübertragung abgeschaltet. -
Seite 14: Netzwerk-Betrieb (Bus As-1)
Von einem Tochter-Instrument (ohne Sensor) können via AS-1 Bus sämtliche Kalibrierungs- Parameter oder Alarm-Einstellungen eines gleichen Messinstrumententyps gelesen und geändert werden. Es ist somit möglich, über den Bus das Offset von einem WIND- (oder WIND-a) Instrument zu ändern. System Begrenzung: Bei komplexen Installationen mit mehreren Messinstrumenten, die sich ähnelnde Messungen... -
Seite 15: System-Fehlermeldungen
2.7. System-Fehlermeldungen Es können 3 System-Fehlermeldungen gezeigt werden: Err Bat Wird immer gezeigt, wenn die Versorgungsspannung unter 9V sinkt (Sicherheits- Grenzwert. Sobald die Spannung wieder höher ist, verlöscht der Alarm. Err MEM Erscheint beim Einschalten, wenn ein Speicherfehler festgestellt wird. Err Bus Erscheint nach dem Einschalten, wenn eine Bus-Kontaktunterbrechung festgestellt wird. -
Seite 16: Nmea 0183 Verbindungen
Geschwindigkeit über Grund anliegender Windwinkel anliegende Windgeschwindigkeit Hinweis: gezeigte Daten, die über NMEA empfangen werden, erhalten ein Symbol. 3.1.2. NMEA 0183 Ausgangsdaten Der NMEA0183 Ausgang des WIND Displays sendet folgende 3 Sequenzen im 1Hz-Takt. NMEA Gesendete Daten Sequenzen Scheinbare Windwinkel Scheinbare Windgeschwindigkeit... -
Seite 17: Montage Und Verdrahtung
3.2. Montage und Verdrahtung 3.2.1. Das WIND (WIND-a) S400 Instrument montieren Das WIND (WIND-a) S400 muss geschützt an gut einsehbarer Stelle montiert werden. Zum Kompass muss eine Distanz von mindestens 10cm und zu Radar- und Funkgeräten von mindestens 50cm eingehalten werden. Zu Maschinen, Leuchtstoffröhren, Umformern sowie Funk- und Radar-Sendern muss der Abstand so groß... - Seite 18 Den Minus der 12V Spannungsversorgung an die schwarze Ader anschließen und den Plus über einen Schalter und eine 1A-Sicherung an die rote Ader anschließen. • Bei einem System mit mehreren AdvanSea-Instrumenten, sämtliche orange Adern miteinander verbinden. • Bei NMEA Eingangsdaten (z.B. vom GPS) den NMEA '+' an die gelbe Ader und den NMEA '-' an die schwarze Ader anschließen.
- Seite 19 Installation und Bedienung S400 Serie...
- Seite 20 – In vielen Fällen dürfte ein Fehler gefunden und beseitigt werden, ohne dass ein Fachservice erforderlich ist. Bitte, mit Hilfe dieser Anleitung versuchen, den Fehler selbst zu beseitigen, bevor ein AdvanSea Spezialist kontaktiert wird. Gerät lässt sich nicht einschalten: •...
- Seite 21 56100 LORIENT - FRANCE 473 31 HENÅN - SWEDEN Tél : +33 (0)2 97 87 36 36 Ph: +46 (0)304 360 60 Fax : +33 (0)2 97 87 36 49 Fax: +46 (0)304 307 43 e-mail : sales.international@plastimo.frr E-mail: info@navimo.se www.advansea.com...
- Seite 22 S400 Series GPS / Combo advanSea ist ein Markenzeichen von S400 Serien instrumente – WIND - Ref. 58110 – April 2009 – Rev. 1...
