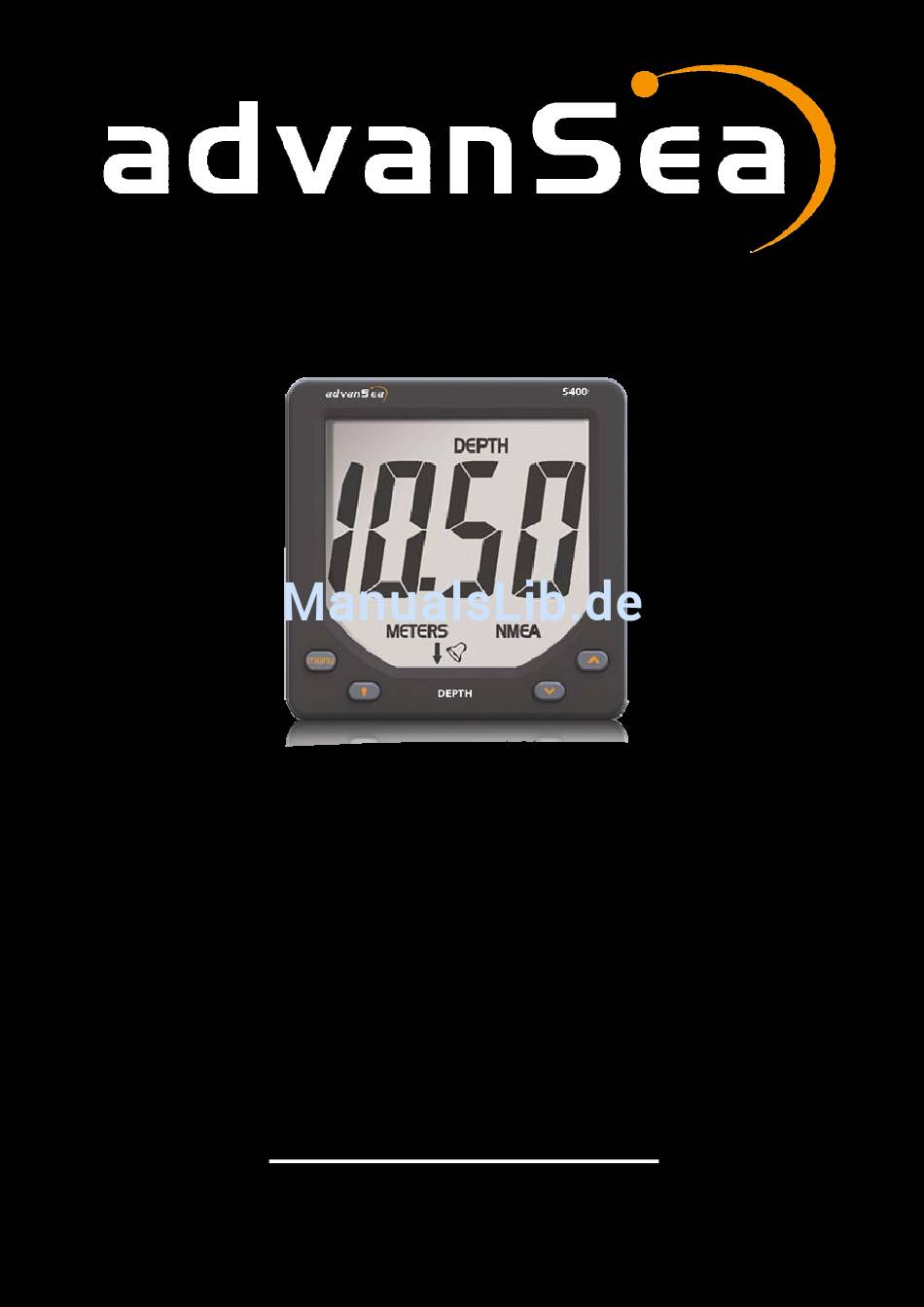

- Seite 1 DEPTH S400 Anwender-Handbuch Andere Sprachen sind von der CD-Rom abrufbar oder von: www.advansea.com Bedienung und Installation S400 DEPTH...
- Seite 2 Übersetzungen erstellt wurden. Dieses Handbuch beschreibt die Installation und Bedienung entsprechend dem Fertigungsstand des AdvanSea Gerätes zur Zeit der Drucklegung. AdvanSea behält sich das Recht vor, Veränderungen ohne Ankündigungen durchzuführen. Copyright© 2009 Plastimo, Frankreich. Alle Rechte vorbehalten. AdvanSea™ ist ein registrierter Markenname von Plastimo.
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. Einführung 1.1. Basis-Beschreibung ...........S.3 1.2. Zusatzkomponenten zum DEPTH S400 ....S.4 1.3. Technische Spezifikationen ........S.4 2. Bedienung 2.1. Einschalten............S.6 2.2. Normale Betriebseinstellungen ......S.6 2.2.1. Anzeigen-Auswahl 2.2.2. Maßeinheiten wählen 2.2.3. Countdown Zähler 2.2.4. Hintergrundbeleuchtung 2.3. Alarme..............S.8 2.3.1. Tiefen-Alarmwert einstellen 2.3.2. Batterie-Alarm einstellen 2.4. -
Seite 4: Einführung
1 Einführung 1 Einführung Wir freuen uns, dass Sie sich für ein AdvanSea Produkt entschieden haben. Wir sind überzeugt, das S400 wird Ihnen für viele Jahre als zuverlässige Navigationshilfe Freude bereiten. Dieses Handbuch beschreibt, wie das DEPTH S400 zu installieren und zu bedienen ist. -
Seite 5: Zusatzkomponenten Zum Depth S400
Das DEPTH S400 wird standardmäßig mit folgenden Zusatz-Komponenten ausgeliefert: Schutzkappe Anwender-Handbuch Garantie-Karte Selbstklebende rückseitige Abdichtung für Einbaumontage Das DEPTH S400 wird nicht mit Gebern ausgeliefert. Komplette Gebersätze können separat bestellt werden. Informationen hierzu, wie auch eine komplette Zubehör-Liste sind von der Webseite abrufbar: www.advanSea.com. 1.3. Technische Spezifikationen Messwert-Spezifikationen... -
Seite 6: Elektrische Spezifikationen
Elektrische Spezifikationen Summer-Ausgang Geschaltet gegen Masse, offener Kollektor, 30V DC und 300mA (grüne Ader): max. Es wird empfohlen, den Ausgang mit einer 300mA Sicherung zu schützen. NMEA 0183: Version 3.01, asynchron 4800 baud, 8 bit link, ohne Parität, 1 Stop Bit. -
Seite 7: Bedienung
2 Bedienung 2.1. Einschalten Das DEPTH S400 verfügt über keinen Ein-/Ausschalter. Es wird direkt mit der Versorgungs- Spannung ein- und ausgeschaltet (rote Ader +, schwarze Ader -). Die beim Ausschalten vorhandenen Einstellungen werden gespeichert. 2.2. Normale Betriebseinstellungen 2.2.1. Anzeigen-Auswahl Mit den Tasten oder werden die verschiedenen Anzeigemöglichkeiten aufgerufen. -
Seite 8: Maßeinheiten Wählen
2.2.2. Maßeinheiten wählen Um Maßeinheiten zu ändern, die Taste oder mindestens 2 Sekunden lang gedrückt halten. In der folgenden Tabelle sind die wählbaren Einheiten aufgeführt: Daten Maßeinheiten Batteriespannung Wassertiefe Fuß Meter Die Werkseinstellung ist fett gedruckt. 2.2.3. Countdown Zähler STOPPUHR aufrufen und zum Starten, die Tasten gleichzeitig drücken. -
Seite 9: Alarme
2.3. Alarme Alarm-Symbol erscheint sobald an einem zum DEPTH-Display überwachten Modul ein Alarmzustand registriert wird. Ein Alarm erfolgt, wenn ein Messwert den eingestellten Alarm-Grenzwert über- bzw. unterschreitet. Ein Alarm löst folgende Aktionen aus: • Symbol blinkt • die den Alarm auslösenden Daten blinken •... -
Seite 10: Batterie-Alarm Einstellen
zurück zur Normal-Anzeige. Wird keine Taste gedrückt, erfolgt das Zurückschalten automatisch nach 10 Sekunden. Alarm für zu geringe Tiefe menu mehrfach drücken, um die Anzeige "DEPTH Lo" zu erhalten. Nun mit einen Tiefenwert einstellen, bei der ein Alarm erfolgen soll, wenn die Tiefe geringer wird als der eingestellte Wert. -
Seite 11: Konfiguration
2.4. Konfiguration Daten die konfiguriert werden können, erscheinen im DEPTH-Display abwechselnd (jede zwei Sekunden) mit ihren Bezeichnungen und dem jeweils aktuellen Wert. Während der Werte- Änderung werden die Daten fixiert gezeigt. 2.4.1. Kiel-Offset Die gezeigte Wassertiefe ist die Tiefe, die von der Geberposition aus gemessen wird. Die Anzeige lässt sich jedoch derart korrigieren, dass die Tiefe von der Bootskiel-Unterseite oder von der Wasseroberfläche aus gezeigt wird. -
Seite 12: Simulations-Modus
oder die benötigte Zeitvorgabe eingeben(in vollen Minuten zwischen 1 und 10). 2 Sekunden zurück zur Normal-Anzeige. Wird keine Taste gedrückt, erfolgt das Zurückschalten automatisch nach 10 Sekunden. 2.4.3. Simulations-Modus Der Simulations-Modus lässt sich über das Konfigurations-Menu aktivieren. Es erscheint dann der blinkende Hinweis . -
Seite 13: Tasten-Piep
2.4.4. Tasten-Piep Der Tastenpiep kann aktiviert oder unterdrückt werden. menu menu Zur Durchführung, zwei Sekunden lang drücken, dann mehrfach drücken, bis die 'bIP'-Anzeige erscheint. auf 'on' bzw. mit auf 'OFF' schalten. 2 Sekunden zurück zur Normal-Anzeige. Wird keine Taste gedrückt, erfolgt das Zurückschalten automatisch nach 10 Sekunden. -
Seite 14: Standby
Betrieb wieder aufgenommen werden. 2. 6. Netzwerk-Betrieb (Bus AS-1) Die Produkte der advanSea-Familie benutzen für die gegenseitige Kommunikation ein schnelles Datenprotokoll, das über den AS-1 Bus übertragen wird. Es ist dafür nur eine Verbindungsader erforderlich. Setup-Einstellungen müssen keine erfolgen. -
Seite 15: Fernzugriff
Ein aktives Messinstrument (mit einem Sensor oder mit entsprechenden NMEA-Daten kann nur die Daten auswerten und anzeigen, für deren Auswertung es hergestellt wurde (z.B. kann ein Log-Instrument keine Tiefenmessungen anzeigen). 2.6.2. Fern-Zugriff Von einem Tochter-Instrument (ohne Sensor) können via AS-1 Bus sämtliche Kalibrierungs- Parameter, oder Alarm-Einstellungen eines gleichen Messinstrumententyps gelesen und geändert werden. -
Seite 16: Installation
Priorität 2 Wassertiefe Hinweis: gezeigte Daten, die über NMEA empfangen werden, erhalten ein Symbol. 3.1.2. NMEA 0183 Ausgangs-Schnittstelle Der NMEA0183 Ausgang des DEPTH S400 sendet folgende 2 Sequenzen im 1Hz-Takt. NMEA Sequenzen Gesendete Daten Tiefe Tiefe Hinweis: Der NMEA-Ausgang sendet keine Datensequenzen, die am NMEA-Eingang empfangen wurden. -
Seite 17: Montage Und Verdrahtung
3.2. Montage und Verdrahtung 3.2.1. DEPTH S400 montieren Das DEPTH S400 muss geschützt an gut einsehbarer Stelle montiert werden. Zum Kompass muss eine Distanz von mindestens 10cm und zu Radar- und Funkgeräten von mindestens 50cm eingehalten werden. Zu Maschinen, Leuchtstoffröhren, Umformern sowie Funk- und Radar- Sendern muss der Abstand so groß... - Seite 18 Siehe folgende Zeichnung: Bedienung und Installation S400 DEPTH...
-
Seite 19: Fehlersuche
– In vielen Fällen dürfte ein Fehler gefunden und beseitigt werden, ohne dass ein Fachservice erforderlich ist. Bitte, mit Hilfe dieser Anleitung versuchen, den Fehler selbst zu beseitigen, bevor ein AdvanSea Spezialist kontaktiert wird. Gerät lässt sich nicht einschalten: •... - Seite 20 ● FRANKREICH & SCHWEIZ ● NIEDERLANDE & BELGIEN Plastimo France Navimo Holland Bv 15 rue Ingénieur Verrière Industrieweg 4 56100 LORIENT 2871 JE SCHOONHOVEN FRANCE THE NETHERLANDS Tél : +33 (0)2 97 87 36 36 Ph: +31 (0)182 320522 Fax : +33 (0)2 97 87 36 49 Fax: +31 (0)182 320519 e-mail : plastimo@plastimo.fr...
- Seite 21 S400 Serie GPS Combo advanSea ist eine registrierte Marke von Bedienung und Installation S400 DEPTH S400 Serie Instrumente – DEPTH - Ref. 58420 – Juni 2009 – Rev. 1...
