AdvanSea S400 Handbuch
Vorschau ausblenden Andere Handbücher für S400:

Werbung

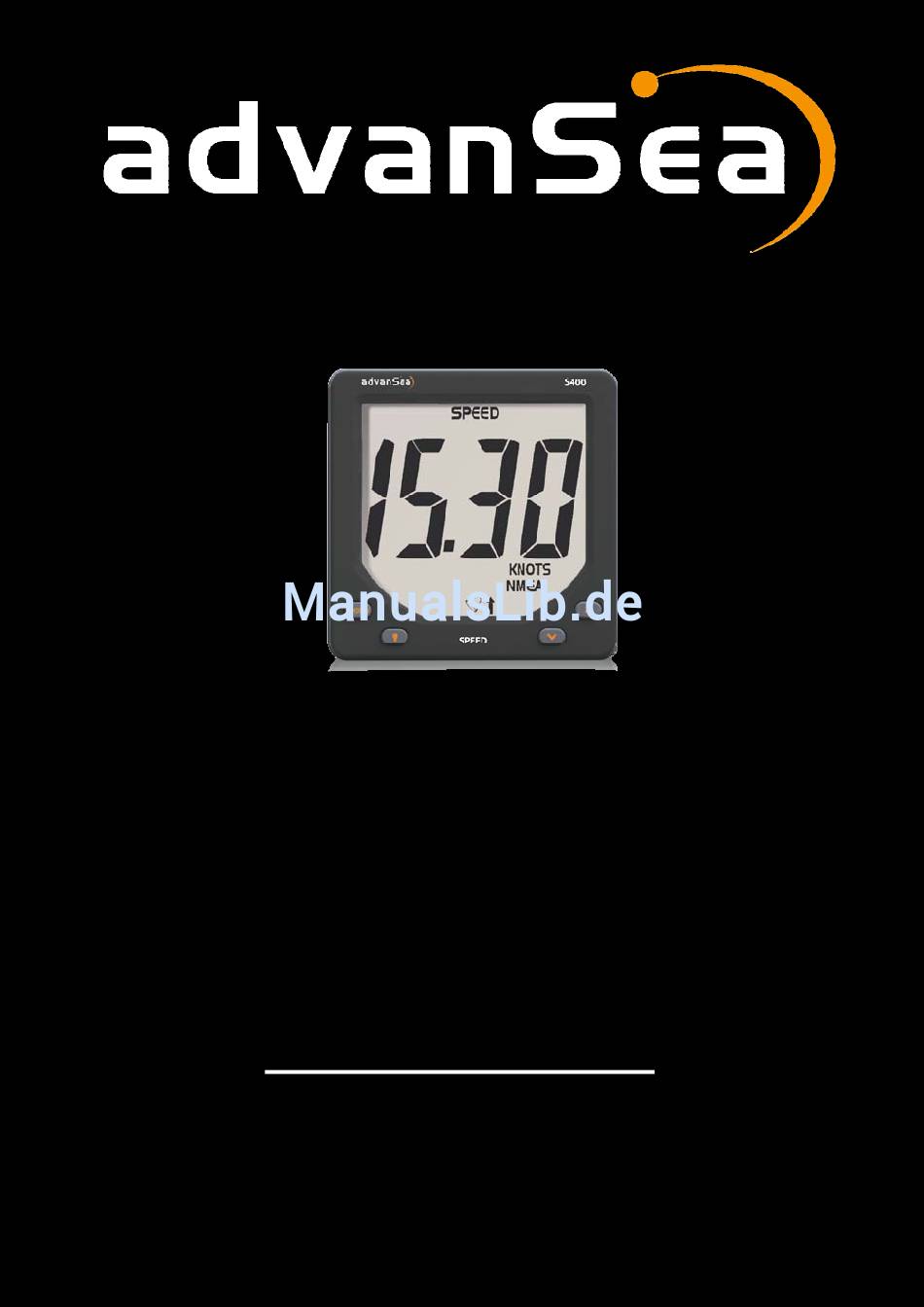

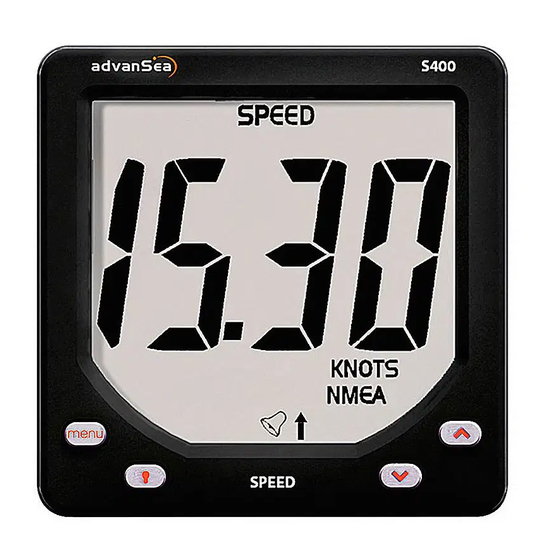

SPEED S400
Anwender-Handbuch
Andere Sprachen sind von der CD-Rom abrufbar oder von:
www.advansea.com
Bedienung und Installation S400 SPEED
23
www.busse-yachtshop.de | info@busse-yachtshop.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für AdvanSea S400

  • Seite 1 SPEED S400 Anwender-Handbuch Andere Sprachen sind von der CD-Rom abrufbar oder von: www.advansea.com Bedienung und Installation S400 SPEED www.busse-yachtshop.de | info@busse-yachtshop.de...
  • Seite 2 Übersetzungen erstellt wurden. Dieses Handbuch beschreibt die Installation und Bedienung entsprechend dem Fertigungsstand des AdvanSea Gerätes zur Zeit der Drucklegung. AdvanSea behält sich das Recht vor, Veränderungen ohne Ankündigungen durchzuführen. Copyright© 2009 Plastimo, Frankreich. Alle Rechte vorbehalten. AdvanSea™ ist ein registrierter Markenname von Plastimo.
  • Seite 3: Inhaltsverzeichnis

    Inhalt 1. Einführung 1.1. Basis-Beschreibung ...........S.4 1.2. Zusatzkomponenten zum Speed S400 ....S.5 1.3. Technische Spezifikationen ........S.5 2. Bedienung 2.1. Einschalten............S.7 2.2. Normale Betriebseinstellungen ......S.7 2.2.1. Anzeigen-Auswahl 2.2.2. Maßeinheiten wählen 2.2.3. Daten nullsetzen 2.2.4. Countdown Zähler 2.2.5. Hintergrundbeleuchtung 2.3. Alarme..............S.9 2.3.1. Geschwindigkeitsalarmwert einstellen 2.3.2.
  • Seite 4 3.1. NMEA 0183 Schnittstellen ........S.19 3.1.1. NMEA 0183 Eingangs-Schnittstelle 3.1.2. NMEA 0183 Ausgangs-Schnittstelle 3.2. Montage und Verdrahtung ........S.20 3.2.1. SPEED S400 montieren 3.2.2. Beschreibung der elektrischen Anschlüsse 3.2.2.1. Bus-Verbindung 3.2.2.2. Log-Anschluss 3.2.3. Verbindungen 4. Fehlersuche ..........S.23 Bedienung und Installation S400 SPEED www.busse-yachtshop.de | info@busse-yachtshop.de...
  • Seite 5: Einführung

    1 Einführung 1 Einführung Wir freuen uns, dass Sie sich für ein AdvanSea Produkt entschieden haben. Wir sind überzeugt, das S400 wird Ihnen für viele Jahre als zuverlässige Navigationshilfe Freude bereiten. Dieses Handbuch beschreibt, wie das SPEED S400 zu installieren und zu bedienen ist.
  • Seite 6: Zusatzkomponenten Zum Speed S400

    Das SPEED S400 wird standardmäßig mit folgenden Zusatz-Komponenten ausgeliefert: Schutzkappe Anwender-Handbuch Garantie-Karte Selbstklebende rückseitige Abdichtung für Einbaumontage Das SPEED S400 wird nicht mit Gebern ausgeliefert. Komplette Gebersätze können separat bestellt werden. Informationen hierzu, wie auch eine komplette Zubehör-Liste sind von der Webseite abrufbar: www.advanSea.com. 1.3. Technische Spezifikationen Messwert-Spezifikationen Geschwindigkeit Messbereich: von 0.0 bis 60.0 Knoten...
  • Seite 7: Elektrische Spezifikationen

    Montageart – auf ebener, von hinten zugänglicher Platte mit einem 49mm Durchmesser-Schraubgewinde, 35mm lang und einer Plastik-Mutter - 80mm Durchmesser Geräte-Dichtigkeit IP66 von der Frontseite IP40 von hinten Betriebs -10°C bis +50°C Temperatur Lager-Temperatur -20°C bis +60°C Bedienung und Installation S400 SPEED www.busse-yachtshop.de | info@busse-yachtshop.de...
  • Seite 8: Bedienung

    2 Bedienung 2.1. Einschalten Das SPEED S400 verfügt über keinen Ein-/Ausschalter. Es wird direkt mit der Versorgungs- Spannung ein- und ausgeschaltet (rote Ader +, schwarze Ader -). Die beim Ausschalten vorhandenen Einstellungen werden gespeichert. 2.2. Normale Betriebseinstellungen 2.2.1. Anzeigen-Auswahl Mit den Tasten oder werden die verschiedenen Anzeigemöglichkeiten aufgerufen.
  • Seite 9: Maßeinheiten Wählen

    Piep-Signal. Für die letzten 5 Sekunden ertönt jede Sekunde ein kurzes Signal, gefolgt von einem langen Ton bei Erreichen der Nullzeit. Nach Erreichen der Nullzeit, wird die folgende Navigationszeit aufwärts in Stunden und Minuten gezeigt, mit zwei blinkenden Punkten pro Sekunde. Bedienung und Installation S400 SPEED www.busse-yachtshop.de | info@busse-yachtshop.de...
  • Seite 10: Hintergrundbeleuchtung

    Die Boots-Geschwindigkeit kann überwacht werden, indem maximale bzw. minimale Grenzwerte eingestellt werden. Die Batteriespannung lässt sich überwachen, indem ein niedriger Grenzwert eingestellt wird. Wird ein Alarm ausgelöst, zeigt das SPEED-Display abwechselnd die Alarmbezeichnung und den aktuellen Wert (jede 2 Sekunden). Bedienung und Installation S400 SPEED www.busse-yachtshop.de | info@busse-yachtshop.de...
  • Seite 11: Geschwindigkeitsalarmwert Einstellen

    10 Sekunden. 2.3.2. Batterie-Alarm einstellen Um rechtzeitig bei schwächer werdender Batteriespannung gewarnt zu werden, kann ein Grenzwert eingestellt werden, bei dem ein Alarm ausgelöst wird, wenn die Spannung unter diesen Wert sinkt. Bedienung und Installation S400 SPEED www.busse-yachtshop.de | info@busse-yachtshop.de...
  • Seite 12: Konfiguration

    Kommt es auf exakte, unverzögerte Anzeige auch geringer Speed-Änderungen an (z.B beim Regatten-Segeln), muss die Dämpfung eventuell auf '0' oder '1' zurück genommen werden. 2 Sekunden zurück zur Normal-Anzeige. Wird keine Taste gedrückt, erfolgt das Zurückschalten automatisch nach 10 Sekunden. Bedienung und Installation S400 SPEED www.busse-yachtshop.de | info@busse-yachtshop.de...
  • Seite 13: Wassertemperatur Kalibrieren

    Sekunden lang drücken, dann mehrfach drücken, bis die 'SPd' Setup-Anzeige erscheint. oder den korrekten Wert einstellen. 2 Sekunden zurück zur Normal-Anzeige. Wird keine Taste gedrückt, erfolgt das Zurückschalten automatisch nach 10 Sekunden. Bedienung und Installation S400 SPEED www.busse-yachtshop.de | info@busse-yachtshop.de...
  • Seite 14: Speed-Kalibrierung Über Distanz-Messung

    Startzeit wie folgt vorgeben. menu menu Zur Durchführung, zwei Sekunden lang drücken, dann mehrfach drücken, bis die ' Setup' Anzeige erscheint. oder die benötigte Zeitvorgabe eingeben(in vollen Minuten zwischen 1 und 10). Bedienung und Installation S400 SPEED www.busse-yachtshop.de | info@busse-yachtshop.de...
  • Seite 15: Simulations-Modus

    Aussendung der simulierten Werte über den Kommunikations-Bus. menu menu Zur Durchführung, zwei Sekunden lang drücken, dann mehrfach drücken, bis die Anzeige erscheint. die Simulation starten und mit die Simulation stoppen. 2 Sekunden Bedienung und Installation S400 SPEED www.busse-yachtshop.de | info@busse-yachtshop.de...
  • Seite 16: Tasten-Piep

    Grenzwert auf 0 • Batterie-Alarm: deaktiviert, niedriger Grenzwert auf 0 • Countdown Zähler-Start: 10 Minuten • Trip Distanz: • Total Distanz: • Simulations Modus: deaktiviert • Hinterleuchtung: 0 (OFF) Bedienung und Installation S400 SPEED www.busse-yachtshop.de | info@busse-yachtshop.de...
  • Seite 17: Standby

    Taste, oder durch Aus- und Wiedereinschalten der Versorgungsspannung, der aktive Betrieb wieder aufgenommen werden. 2. 6. Netzwerk-Betrieb (Bus AS-1) Die Produkte der advanSea-Familie benutzen für die gegenseitige Kommunikation ein schnelles Datenprotokoll, das über den AS-1 Bus übertragen wird. Es ist dafür nur eine Verbindungsader erforderlich. Setup-Einstellungen müssen keine erfolgen.
  • Seite 18: Anzeige Unterschiedlicher Daten

    Bei komplexen Installationen mit mehreren Messinstrumenten, die sich ähnelnde Messungen durchführen, können von einem Tochtergerät aus keine Kalibrierungen erfolgen. In dem Fall können diese nur an dem jeweiligen Instrument erfolgen, an dem der Sensor angeschlossen ist. Bedienung und Installation S400 SPEED www.busse-yachtshop.de | info@busse-yachtshop.de...
  • Seite 19: System-Fehlermeldungen

    Err MEM Erscheint beim Einschalten, wenn ein Speicherfehler festgestellt wird. Err Bus Erscheint nach Einschalten, wenn eine Bus-Kontaktunterbrechung festgestellt wird. Die Fehlermeldung verlöscht durch Drücken einer beliebigen Taste oder automatisch nach 5 Minuten. Bedienung und Installation S400 SPEED www.busse-yachtshop.de | info@busse-yachtshop.de...
  • Seite 20: Installation

    3 Installation 3.1. NMEA 0183 Schnittstellen Das SPEED S400 hat je einen NMEA0183 Eingang und Ausgang (nicht geschirmt). Das verwendete 0183 Format entspricht der Version V3.01 von Januar 2002. 3.1.1. NMEA 0183 Eingangs-Schnittstelle Die NMEA0183 Schnittstelle kann die vier der in der Tabelle aufgeführten Datensequenzen simultan erfassen.
  • Seite 21: Montage Und Verdrahtung

    3.2. Montage und Verdrahtung 3.2.1. SPEED S400 montieren Das SPEED S400 muss geschützt an gut einsehbarer Stelle montiert werden. Zum Kompass muss eine Distanz von mindestens 10cm und zu Radar- und Funkgeräten von mindestens 50cm eingehalten werden. Zu Maschinen, Leuchtstoffröhren, Umformern sowie Funk- und Radar- Sendern muss der Abstand so groß...
  • Seite 22: Verbindungen

    Den Minus der 12V Versorgung an die schwarze Ader anschließen, und den Plus über einen Schalter und eine 1A-Sicherung an die rote Ader anschließen. • Bei einem System mit mehreren AdvanSea-Instrumenten, sämtliche orangen Adern miteinander verbinden. • Bei NMEA Eingangsdaten (z.B. vom GPS) den NMEA '+' an die gelbe Ader und den NMEA '-' an die schwarze Ader anschließen.
  • Seite 23 Bedienung und Installation S400 SPEED www.busse-yachtshop.de | info@busse-yachtshop.de...
  • Seite 24: Fehlersuche

    – In vielen Fällen dürfte ein Fehler gefunden und beseitigt werden, ohne dass ein Fachservice erforderlich ist. Bitte, mit Hilfe dieser Anleitung versuchen, den Fehler selbst zu beseitigen, bevor ein AdvanSea Spezialist kontaktiert wird. Gerät lässt sich nicht einschalten: •...
  • Seite 25 Tél : +33 (0)2 97 87 36 36 473 31 HENÅN - SWEDEN Fax : +33 (0)2 97 87 36 49 Ph: +46 (0)304 360 60 e-mail : sales.international@plastimo.fr Fax: +46 (0)304 307 43 Bedienung und Installation S400 SPEED www.busse-yachtshop.de | info@busse-yachtshop.de...
  • Seite 26 S400 Serie GPS Combo advanSea ist eine registrierte Marke von Bedienung und Installation S400 SPEED S400 Serie Instrumente – SPEED - Ref. 58419 – Juni 2009 – Rev. 1 www.busse-yachtshop.de | info@busse-yachtshop.de...
