3.2. Montagem e ligações
3.2.1. Montagem da unidade Multi S400
A unidade Multi deve ser montada em local visível e protegido de qualquer risco de choques.
Deve ser colocada a mais de 10 centímetros de uma bússola e a mais de 50 centímetros do
rádio ou antena de radar, longe de todos os motores, luzes fluorescentes, alternadores e
transmissores de rádio ou de radar. Deve ser acessível a partir da retaguarda; com o mínimo de
50 mm distância da lateral da cabine. O painel traseiro da unidade deve estar protegido da
humidade. A superfície de montagem deve ser plana e de espessura inferior a 20 milímetros.
Faça um buraco 50 milímetros de diâmetro no local escolhido
Desenrosque a porca situada na parte traseira da unidade
Retire a protecção adesiva em torno da unidade
Insira e posicione a unidade no buraco de montagem
Enrosque de volta a porca
3.2.2. Descrição das ligações eléctricas
3.2.2.1. Ligação bus
A ligação bus é feita através de um cabo protegido de 7 fios, dispostos da seguinte forma:
Vermelho +12V DC
Preto
Laranja
Amarelo
Branco
Verde
Azul
3.2.2.2. Velocidade de ligação
A ligação ao sensor de velocidade é disponibilizada por um cabo protegido de 30 cm, equipado
com um conector de 8 pinos com fecho de baioneta.

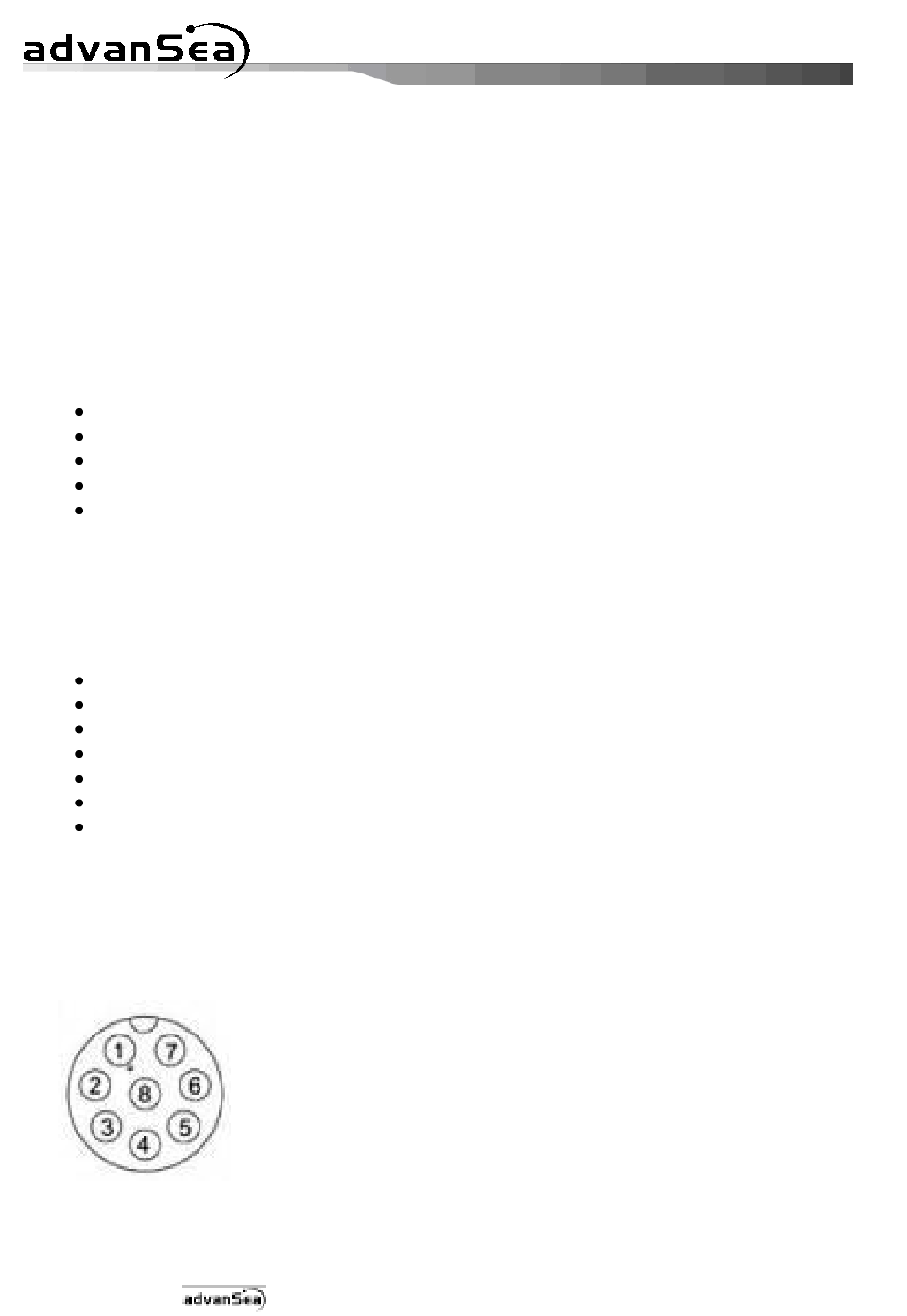

Pinos do conector:
Esta ligação é utilizada para ligar um sensor multifuncional: Velocidade / Sonda / Temperatura
GND / NMEA (-) Entrada e Saída
bus
Entrada NMEA (+)
Saída NMEA (+)
Campainha e luz externa
NC
1:Sem isolamento
2: Vermelho
3: Branco
4: Castanho
5: Amarelo
6: Verde
7: Sem isolamento
8: Incolor
Manual de Instalação e Funcionamento série S400
 1:Terra
 +12V DC
 Termístor--
 Termístor +
 Sensor de presença
 Roda de pás
 Sonda de solo
 Excitação da sonda
