3.2. Asennus ja yhteydet

3.2.1. Multi S400 asennus

Multi-laite pitää asentaa näkyvään paikkaan jossa se on suojassa iskuilta. Sen pitäisi olla yli
10cm päässä kompassista ja yli 50cm radiosta tai tutka-antennista, kaukana kaikista
moottoreista, loisteputkivaloista, vaihtovirtalatureista ja radio- tai tutkalähettimistä. Sen taakse
pitäisi olla helppopääsy; minimi syvyys hytin puolelta 50mm. Laitteen takapaneelin pitäisi olla
suojassa kosteudelta. Asennuspinnan pitäisi olla tasainen ja alle 20mm paksu.
Poraa reikä 50mm halkaisijaltaan valittuun paikkaan
Ruuvaa laitteen takana oleva mutteri irti
Poista tarrasuojus laitteen ympäriltä
Sijoita laite asennusreikään
Ruuvaa mutteri takaisin
3.2.2 . Elektronisten liitäntöjen kuvaus
3.2.2.1. Väyläliitäntä
Väyläliitäntä on 7-johtoisessa suojatussa kaapelissa, merkitty kuten seuraa:
Punainen +12V DC
Musta
Orassi
Keltainen NMEA sisääntulo (+)
Valkoinen NMEA ulostulo (+)
Vihreä
Sininen
3.2.2.2. Nopeus kytkentä

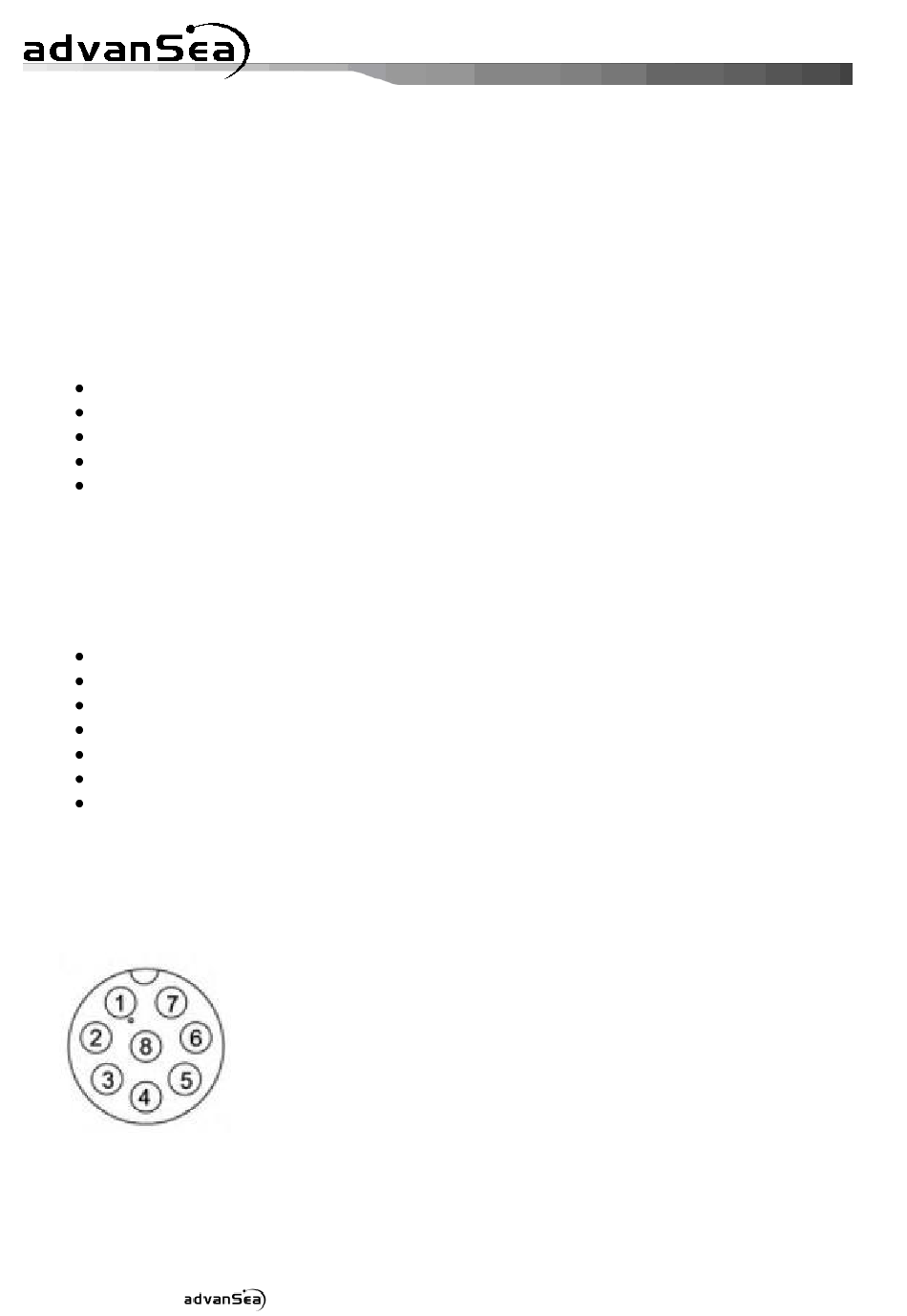

Nopeus anturin liitäntä on 30 cm suojattu kaapeli, 8-nastan liittimellä pistin lukituksella.
Liitin nastat.
Tätä liitäntää käytetään monitoimianturissa: Nopeus/Luotain/Lämpötila
GND / NMEA (-) Sisääntulo ja ulostulo
Väylä
Summeri ja ulkoinen valo
NC
1: Paljas
2: Punainen
3: Valkoinen
4: Ruskea
5: Keltainen
6: Vihreä
7: Paljas
8: Väritön
Installation and Operation Manual S400 series
 Maa
 +12V DC
 Term -
 Term +
 Anturi läsnäolo
 Siipiratas
 Luotain maa
 Luotain heräte
19
