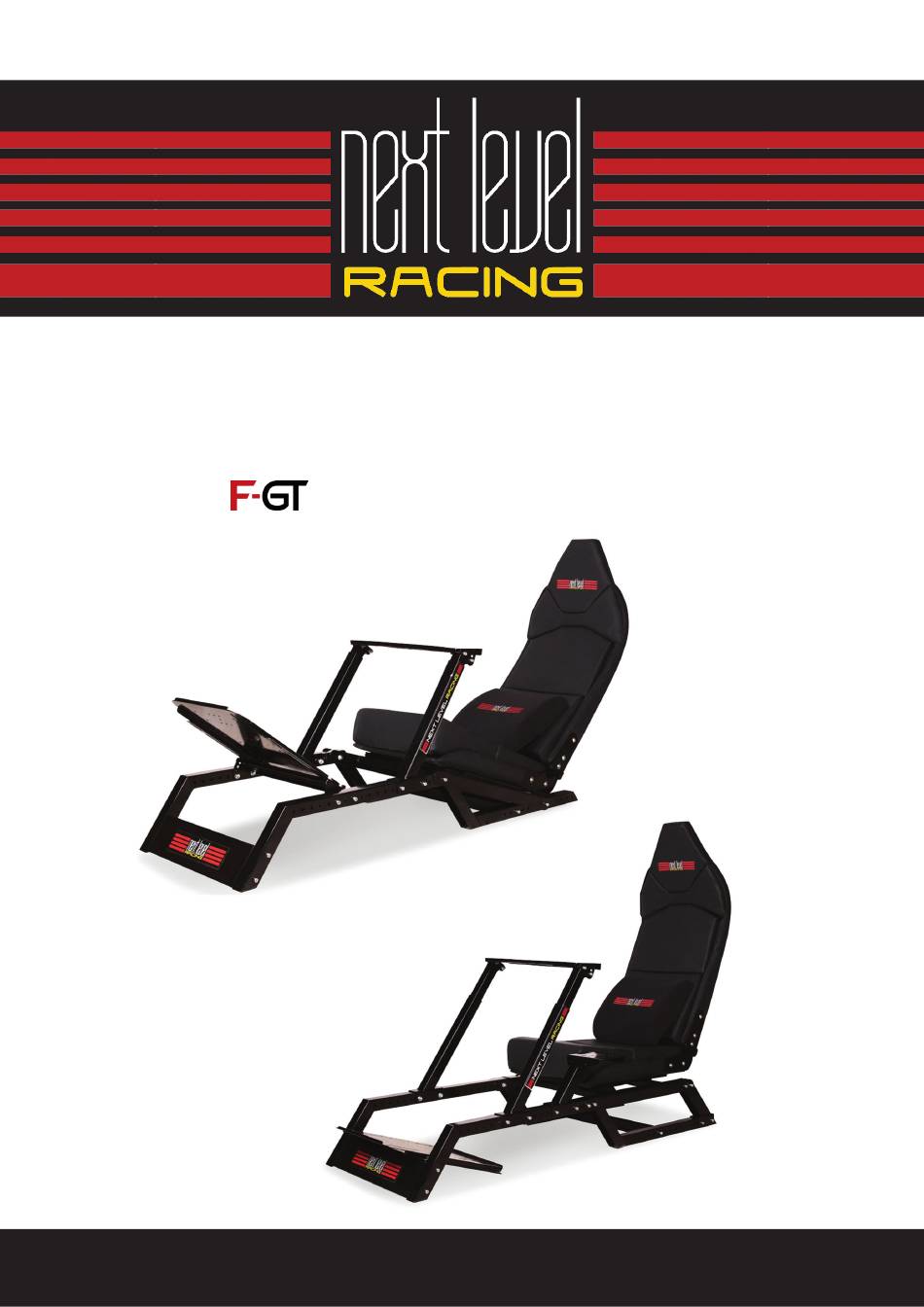

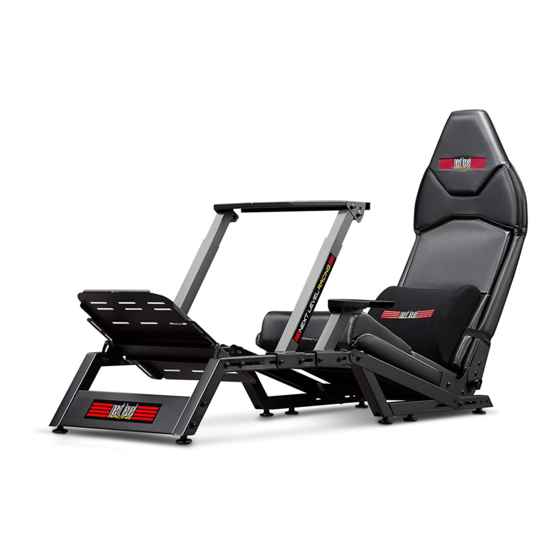

- Seite 1 INSTRUCTION MANUAL FOR NEXT LEVEL RACING SIMULATOR COCKPIT For assistance please contact: support@nextlevelracing.com www.nextlevelracing.com...
- Seite 2 Thank-you for purchasing a Simulator Cockpit If you require any support with your product please contact our friendly team at: support@nextlevelracing.com for a prompt response. WARNING -Please do not use power tools for assembly as over tightening can damage your frame. -During assembly please be sure to have a washer positioned at the front of every bolt as pictured below.
-
Seite 3: What's In The Box
F-GT SIMULATOR COCKPIT What’s In The Box: SCREWS FOR WHEEL LUMBAR/ NECK CUSHION SHIFTER PEDALS 50MM 60MM BOLTS BOLTS SEAT BASE SEAT BACK For assistance please contact: support@nextlevelracing.com www.nextlevelracing.com... - Seite 4 F-GT SIMULATOR COCKPIT Step 1: FRAME ASSEMBLY FLOOR POSTS SIDE FRAMES 1 X 16MM BOLT Repeat both sides Step 2: FRONT PLATE 2 X 50MM BOLTS Repeat both sides SUPPORT POST Step 3: 1 X 50MM BOLT. Repeat both sides.
- Seite 5 F-GT SIMULATOR COCKPIT Step 4: SEAT ASSEMBLY 4 X 16MM BOLTS. Repeat both sides. SEAT SIDE FRAMES Attach SEAT SIDE FRAMES to SEAT BASE Step 5: Angle Mounts 2 X 16MM BOLTS. Repeat both sides. Attach ANGLE MOUNTS to SEAT BASE Step 6: 3 X 16MM BOLTS.
- Seite 6 F-GT SIMULATOR COCKPIT Step 7: Formula ASSEMBLY WHEEL PLATE 2 X 50MM BOLTS. Repeat both sides. 5. Attach PEDAL PLATE to the PEDAL ANGLE BAR using 2 X 16MM BOLTS on each side. Repeat both sides. *For Formula- Recommend attaching at bottom of PEDAL 2.
- Seite 7 F-GT SIMULATOR COCKPIT Step 8: Formula ATTACHING SEAT 1 X 60MM BOLT. Repeat both sides. 1 X 60MM BOLT. Repeat both sides. Step 9: Formula TIPS - PEDAL ANGLE BAR: This determines the distance of your pedals. If you are a shorter user attach closer to the seat.
- Seite 8 F-GT SIMULATOR COCKPIT Step 10: GT ASSEMBLY WHEEL PLATE 3. 2 X 50MM BOLTS. Repeat both sides. 2. Insert Wheel Support Bars. Use 2 X 16MM BOLTS on each side to adjust height. 5. Attach PEDAL PLATE to frame using 1 X 16MM BOLT.
- Seite 9 F-GT SIMULATOR COCKPIT Step 11: GT SEAT ASSEMBLY 2 X 60MM BOLTS. Repeat both sides. 2 X 60MM BOLTS. Repeat both sides. Step 12: GT TIPS -In GT position for extra comfort you may find the LUMBAR SUPPORT CUSHION provided suitable to use for your higher back or shoulders.
- Seite 10 F-GT SIMULATOR COCKPIT Step 13: GEAR SHIFTER ASSEMBLY 2 X 50MM BOLTS SHIFTER BRACKET SHIFTER ARM Left hand side shifter Step 14: 2 X 50MM BOLTS Right hand side shifter For assistance please contact: support@nextlevelracing.com www.nextlevelracing.com...
- Seite 11 F-GT SIMULATOR COCKPIT Step 15: CHANGING FROM Formula TO GT 4. Wheel Angle May need adjustment 3. Seat Angle May need adjustment 1. PEDAL PLATE *Please note many GT users prefer pedals in Formula style position meaning no need for 2.
- Seite 12 F-GT SIMULATOR COCKPIT NEED ASSISTANCE? If you require any support with your product please contact our friendly team at: support@nextlevelracing.com for a prompt response. For assistance please contact: support@nextlevelracing.com www.nextlevelracing.com...
- Seite 13 F-GT SIMULATOR COCKPIT UPOZORNĚNÍ - K montáži prosím nepoužívejte elektrické nástroje, protože nadměrné dotažení by mohlo poškodit rám. - Při montáži prosím mějte před každým šroubem umístěnou podložku dle níže uvedeného vyobrazení. Krok 1: Montáž rámu 1 X 16MM BOLT Opakujte na obou stranách...
- Seite 14 F-GT SIMULATOR COCKPIT Krok 10: Montáž GT 2 X 60MM Bolts. Opakujte na obou stranách. *Až budete s nastavenou polohou spokojeni, dotáhněte co ne- jlépe, aby byla (delete this word) podpěra kola byla nehybná a pevná. Vložte WHEEL SUPPORT BARS. K nastavení výšky použijte 2 X 16MM BOLTS po obou stranách.
- Seite 15 F-GT SIMULATOR COCKPIT WAARSCHUWING - Gebruik geen gereedschapsmiddelen voor montage, aangezien het te veel vastschroeven het frame kan beschadi- gen. -Tijdens deze montage moet u zeker een sluitring plaatsen vooraan elke bout zoals onderaan getoond. Stap 1: Frame-montage 1 X 16MM BOLT...
- Seite 16 F-GT SIMULATOR COCKPIT Stap 10: GT Montage 2 X 60MM Bolts. Herhaal aan beide kanten. *Schroef zoveel mogelijk vast zodra u tevreden bent met de positie om ervoor te zorgen dat de wielsteun sterk en onbeweeglijk is. Voeg WHEEL SUPPORT BARS in. Gebruik de 2 X 16MM BOLTS aan elke kant om de hoogte aan te passen.
- Seite 17 F-GT SIMULATOR COCKPIT AVERTISSEMENT -Νe pas utiliser d’outil électrique pendant le montage, car un serrage excessif peut endommager votre cadre/armature. -Lors du montage, assurez-vous d’avoir une rondelle placée entre chaque boulon et la pièce à serrer comme sur la photo ci-dessous.
- Seite 18 F-GT SIMULATOR COCKPIT ble du siège. Faites le contraire si vous êtes plus grand(e). En position F1, pour plus de confort, vous pouvez vous servir du LUMBAR SUPPORT CUSHION fourni et qui est idéal pour soutenir votre cou ou votre tête.
- Seite 19 F-GT SIMULATOR COCKPIT ATTENZIONE -Si prega di non utilizzare strumenti elettrici per l’assemblaggio in quanto un fissaggio troppo stretto potrebbe dannegg- iare il telaio. -Durante l’assemblaggio, assicurarsi di fissare la rondella su ogni vite come mostrato in figura. Passaggio 1: Assemblaggio del telaio...
- Seite 20 F-GT SIMULATOR COCKPIT Passaggio 10: Assemblaggio per GT 2 X 60MM Bolts. Ripetere su entrambi i lati. * Una volta fissata la posizione desiderata, stringere saldamente per una migliore tenuta. Inserire le WHEEL SUPPORT BARS. Utilizzare le 2 X 16MM BOLTS su ogni lato per regolare l’altezza.
- Seite 21 F-GT SIMULATOR COCKPIT ADVERTENCIA -No utilice herramientas eléctricas para montarlo, ya que apretarlo demasiado puede dañar la estructura. -Durante el montaje, asegúrese de colocar una arandela delante de cada tornillo como se muestra en la imagen sigui- ente. Paso 1: Montaje de la estructura 1 X 16MM BOLT.
- Seite 22 F-GT SIMULATOR COCKPIT cuello o la cabeza. Paso 10: Conjunto de GT 2 X 60MM Bolts. Repita en ambos lados. Cuando esté satisfecho con la posición, apriételos todo lo posible para garantizar que el soporte del volante sea fuerte y rígido.
- Seite 23 F-GT SIMULATOR COCKPIT WARNUNG -Bitte verwenden Sie keine Elektrowerkzeuge für die Montage, da zu festes Verschrauben den Rahmen beschädigen kann. - Bei der Montage ist darauf zu achten, dass sich eine Unterlegscheibe an der Vorderseite jedes Bolzens befindet, so wie unten abgebildet.
- Seite 24 F-GT SIMULATOR COCKPIT In F1 Positionen finden Sie für zusätzlichen Komfort die LUMBAR SUPPORT CUSHION für den Nacken oder Kopf. Schritt 10: GT Montage 2 X 60MM Bolts. Auf beiden Seiten wiederholen. *Sobald Sie mit der Position zufrieden sind, ziehen Sie es so fest wie möglich an, um sicherzustellen, dass die Radhalterung starr und fest ist.
- Seite 25 F-GT SIMULATOR COCKPIT For assistance please contact: support@nextlevelracing.com www.nextlevelracing.com...
-
Seite 26: Accessories
ACCESSORIES ELECTRONICS NOT INCLUDED FLOOR MAT F1GT MONITOR STAND For assistance please contact: support@nextlevelracing.com www.nextlevelracing.com... - Seite 27 SHOP THE RANGE WHEEL STAND FLIGHT STAND GTULTIMATE COCKPIT FLIGHT COCKPIT MOTION PLATFORM V3 F-GT COCKPIT For assistance please contact: support@nextlevelracing.com www.nextlevelracing.com...
