REPARATUR

HEBEN DES FAHRZEUGS

Werkzeugliste
Wagenheber.......................................................................... 1
Abstellstützen........................................................................ 4
Unterlegkeile ......................................................................... 4
Einige Instandhaltungsarbeiten können das Anheben der Vor-
derräder, der Hinterräder oder des gesamten Fahrzeugs erfor-
dern.
ACHTUNG
Folgende Maßnahmen ergreifen, um das Risiko schwe-
rer oder tödlicher Verletzungen durch Herabfallen des
Fahrzeugs von einem Wagenheber zu verringern:
Sicherstellen, dass das Fahrzeug auf einer festen, ebe-
nen Fläche abgestellt ist.
Niemals unter einem Fahrzeug arbeiten, das von einem
Wagenheber gestützt wird.
Abstellstützen verwenden und die Standfestigkeit des
Fahrzeugs auf den Abstellstützen prüfen.
Vor und hinter die nicht angehobenen Räder stets
Bremsklötze legen.
Äußerst vorsichtig sein, da das Fahrzeug während des
Hebevorgangs sehr leicht kippen kann.
Zum Heben des Fahrzeugs die Wagenheber und Abstellstüt-
zen nur an den angegebenen Stellen anbringen.
Wenn das gesamte Fahrzeug angehoben werden muss, Un-
terlegkeile vor und hinter jedes Vorderrad legen. Den Wagen-
heber unter der Taschenablage zentrieren und ein ungefähr 2
x 4 x 12 in (5 x 10 x 30 cm) großes Holzstück zwischen dem
Wagenheber und der Unterseite der Taschenablage platzieren.
Das Fahrzeug anheben und die Abstellstützen dort unter dem
Rahmen platzieren, wo die Blattfeder-Montagehalterung an
den Rahmen geschweißt ist. (Siehe Abb. 13)
Den Wagenheber absenken und die Standfestigkeit des Fahr-
zeugs auf den beiden Abstellstützen prüfen.
Den Wagenheber unter der Mitte der Wagenfrontpartie unmit-
telbar hinter der Stoßstange platzieren. (Siehe Abb. 13) Das
Fahrzeug anheben und die Abstellstützen dort unter dem Rah-
men platzieren, wo der Armaturenbrettträger am Rahmen an-
gebracht ist.
Den Wagenheber absenken und die Standfestigkeit des Fahr-
zeugs auf allen vier Abstellstützen prüfen.
Seite 8
VORSICHT
Soll nur der vordere oder hintere Teil des Fahrzeugs angeho-
ben werden, müssen vor und hinter die am Boden verbleiben-
den Räder Unterlegkeile gesetzt werden. Der Wagenheber
kann unter der vorderen Rahmenmitte verbleiben, während
sich die Frontpartie des Fahrzeugs auf den Abstellstützen be-
findet.
Das Fahrzeug in umgekehrter Abfolge des Hebevorgangs ab-
senken.
Anz.

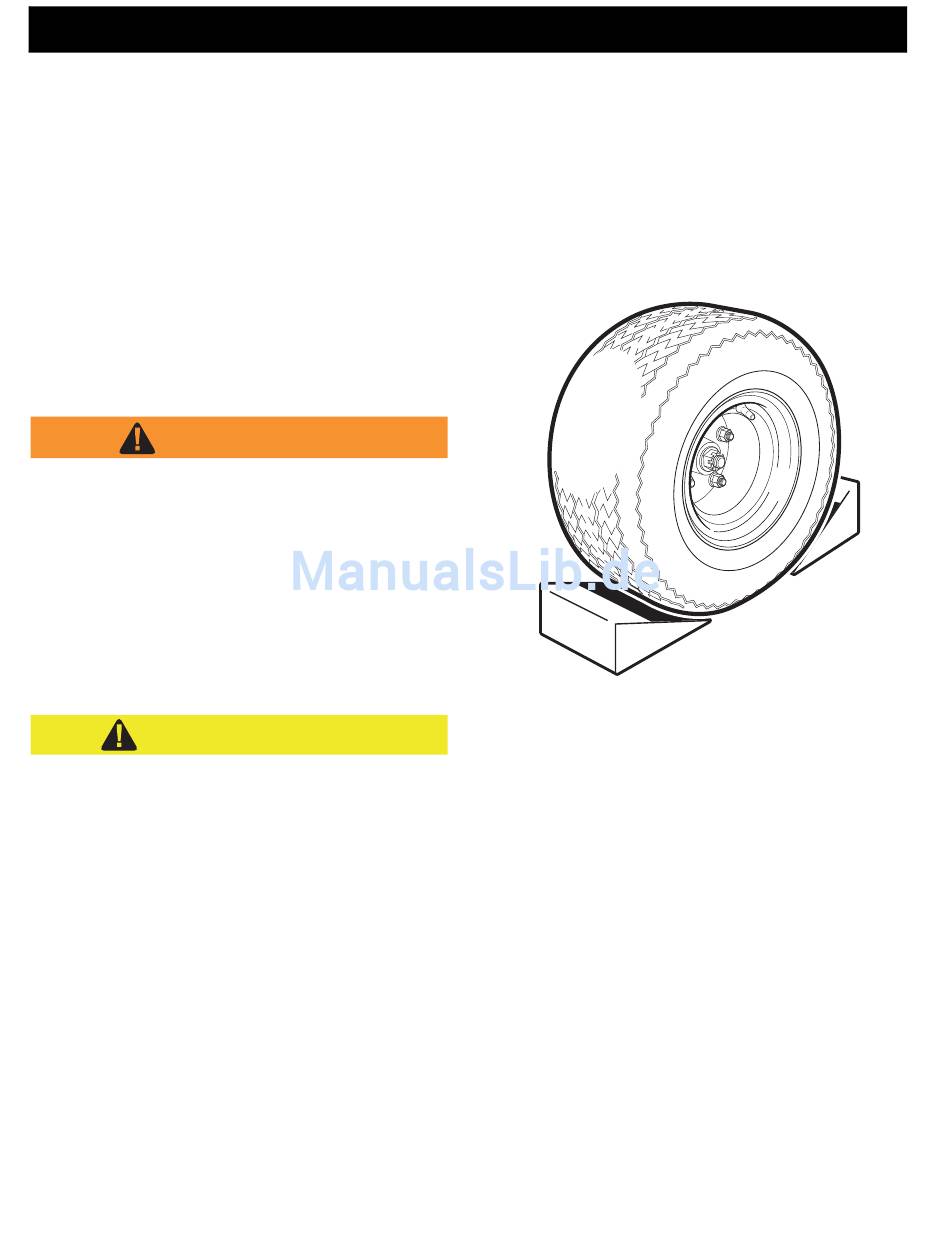

Abb. 12 Räder mit Unterlegkeilen sichern
