Bitte dieses gesamte Handbuch durchlesen, um sich mit diesem Fahrzeug vertraut zu machen. Besonders auf alle Hinweise, Vorsicht- und Achtung-Abschnitte achten.
SCHLÜSSELSCHALTER
Der Schlüsselschalter (1) befindet sich auf dem Armaturenbrett.
Durch Drehen des Schlüssels wird das elektrische Hauptsystem
des Fahrzeugs ein- und ausgeschaltet. Der Schlüssel sollte in
die Stellung ‚OFF' (AUS) gedreht und abgezogen werden, wenn
das Fahrzeug unbeaufsichtigt ist, um die versehentliche Inbe-
triebnahme des Fahrzeugs zu verhindern.

FAHRTRICHTUNGSSCHALTHEBEL

VORSICHT
Das Fahrzeug muss völlig zum Stillstand gekommen sein,
bevor der Fahrtrichtungsschalthebel betätigt wird, um die
Möglichkeit von Komponentenschäden zu verringern.
Dieser Hebel befindet sich
auf der Sitzstrebenverklei-
dung und ermöglicht die
Auswahl von ‚F' (vorwärts)
oder ‚R' (rückwärts). Die
Leerlaufstellung kann ge-
sperrt werden, indem die
Anweisungen unter ‚Leer-
laufsperre' im Abschnitt ‚Ab-
schleppen' dieser Anleitung
befolgt werden. Das Fahr-
zeug sollte in der Stellung ‚F'
verbleiben, wenn es unbeaufsichtigt ist.

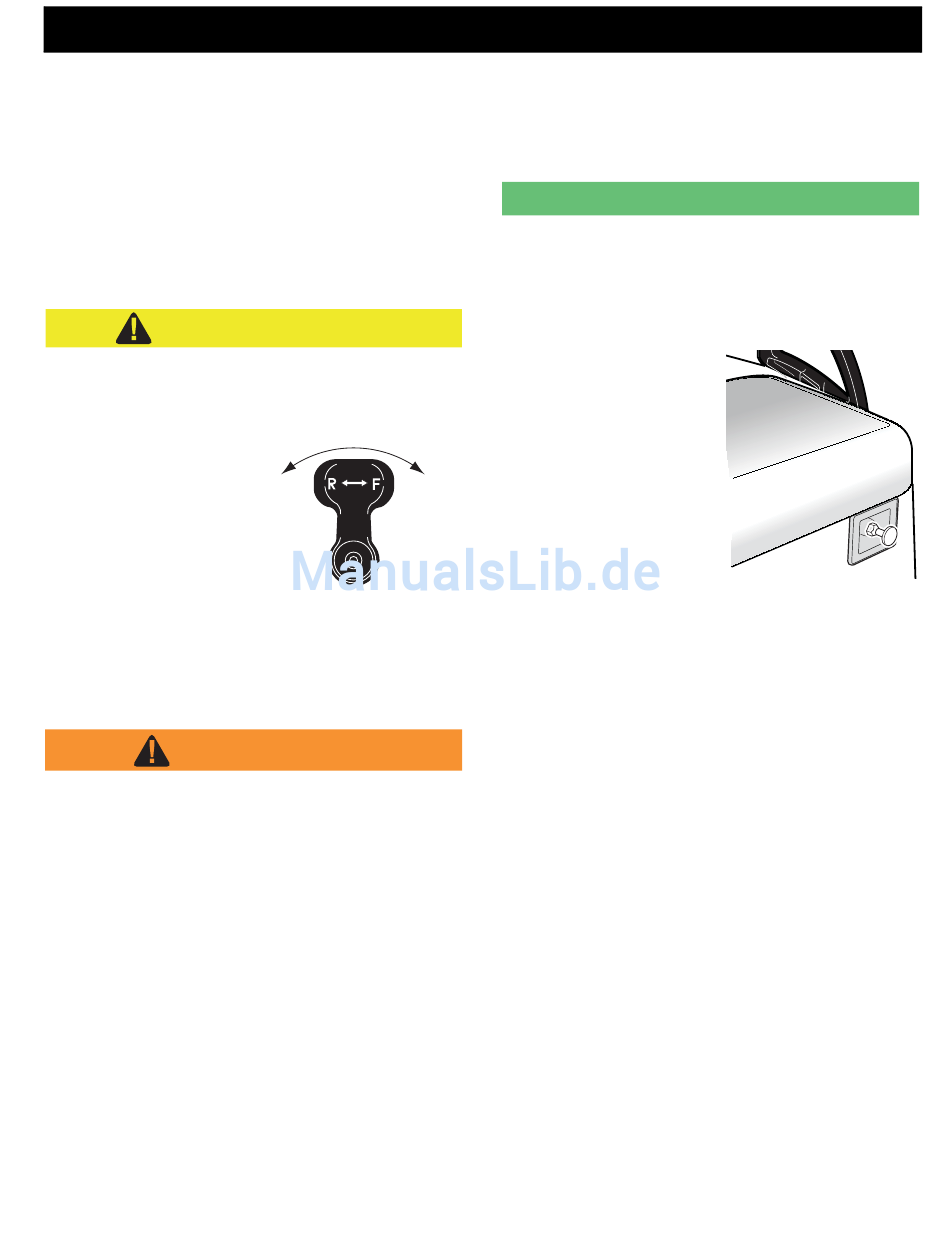

Abb. 7 Fahrtrichtungsschalthebel

FAHRPEDAL

ACHTUNG
Durch versehentliche Betätigung des Fahrpedals wird
die Parkbremse gelöst, was eventuell zur Bewegung
des Fahrzeugs führen kann; dies könnte schwere oder
tödliche Verletzungen verursachen.
Wenn sich der Schlüsselschalter in der Stellung ‚ON' (Ein) be-
findet und das Fahrpedal niedergetreten wird, wird der Motor
angelassen. Wenn das Fahrpedal losgelassen wird, stellt sich
der Motor ab. Um das Fahrzeug schneller anzuhalten, das
Bremspedal niedertreten.
Wenn das Fahrpedal niedergetreten wird, wird die Parkbremse
gelöst, falls sie eingerückt ist. Diese Funktion gewährleistet,
dass das Fahrzeug nicht mit eingerückter Parkbremse gefahren
wird. Dies ist nicht das bevorzugte Verfahren zum Lösen der
Parkbremse.
KOMBIPEDAL FÜR BETRIEBSBREMSE
UND PARKBREMSE
Das Betriebsbremspedal ist mit einer Parkbremsenfunktion aus-
gestattet. Zum Einrücken der Parkbremse wird der obere Teil
des Pedals gedrückt, bis das Pedal einrastet. Die Parkbremse
BETRIEBS- UND WARTUNGSINFORMATIONEN
Rück-
Vorwärts
Reverse
Forward
wärts
Betriebsanleitung
wird gelöst, wenn das Betriebsbremspedal (unterer Pedalteil)
niedergetreten wird. Den UNTEREN Teil des Bremspedals drü-
cken, um das Betriebsbremsensystem zu betätigen.
HINWEIS
Das bevorzugte Verfahren zum Lösen der Parkbremse besteht
im Niedertreten des unteren Teils des Bremspedals. Auf diese
Weise wird die optimale Lebensdauer der Bremsenkomponen-
ten gewährleistet.

STARTKLAPPE

Die Startklappe befindet sich auf
der Sitzstrebenverkleidung und
dient als Kaltstarthilfe. Den Start-
klappenknopf herausziehen,
wenn das Fahrzeug zum ersten
Mal am Tag angelassen wird
oder wenn das Fahrzeug nicht
innerhalb von 10 Sekunden
anspringt, nachdem das Gas-/
Fahrpedal etwas niedergetreten
wurde. Den Motor nicht mit Voll-
gas betreiben, bevor er die
Betriebstemperatur erreicht hat.
Abb. 8 Startklappe
TANKUHR (WAHLAUSRÜSTUNG)
Falls das Fahrzeug mit einer elektrischen Tankuhr (2) ausge-
stattet ist, befindet sich diese auf dem Armaturenbrett links vom
Schlüsselschalter (1). Die Tankuhr zeigt an, wie viel Kraftstoff im
Kraftstofftank verbleibt.
ANZEIGELEUCHTE FÜR NIEDRIGEN
ÖLDRUCK (WAHLAUSRÜSTUNG)
Die Anzeigeleuchte für niedrigen Öldruck ist eine Kontroll-
leuchte, die aufleuchtet, wenn der Öldruck niedrig ist. Die
Leuchte befindet sich innerhalb der elektrischen Tankuhr.
Falls die Anzeigeleuchte ‚Niedriger Druck' aufleuchtet, den Öl-
stand prüfen:
•
Falls der Ölstand wiederholt zwischen den Markierun-
gen ‚L' (niedrig) und ‚H' (hoch) am Messstab liegt, ist
im Motor eventuell ein mechanisches Problem aufge-
treten und das Fahrzeug sollte nicht gefahren werden.
Einen örtlichen Vertragshändler oder eine Vertragsfili-
ale zu Rate ziehen.
•
Falls der Ölstand unterhalb der Markierung ‚L' (niedrig)
am Messstab liegt, Öl nachfüllen, bis der Stand bei der
Markierung ‚H' (hoch) liegt. Das Fahrzeug eine kurze
Strecke fahren und die Öldruckleuchte prüfen. Falls die
Öldruckleuchte nicht aufleuchtet, das Fahrzeug weiter-
hin verwenden.
B
