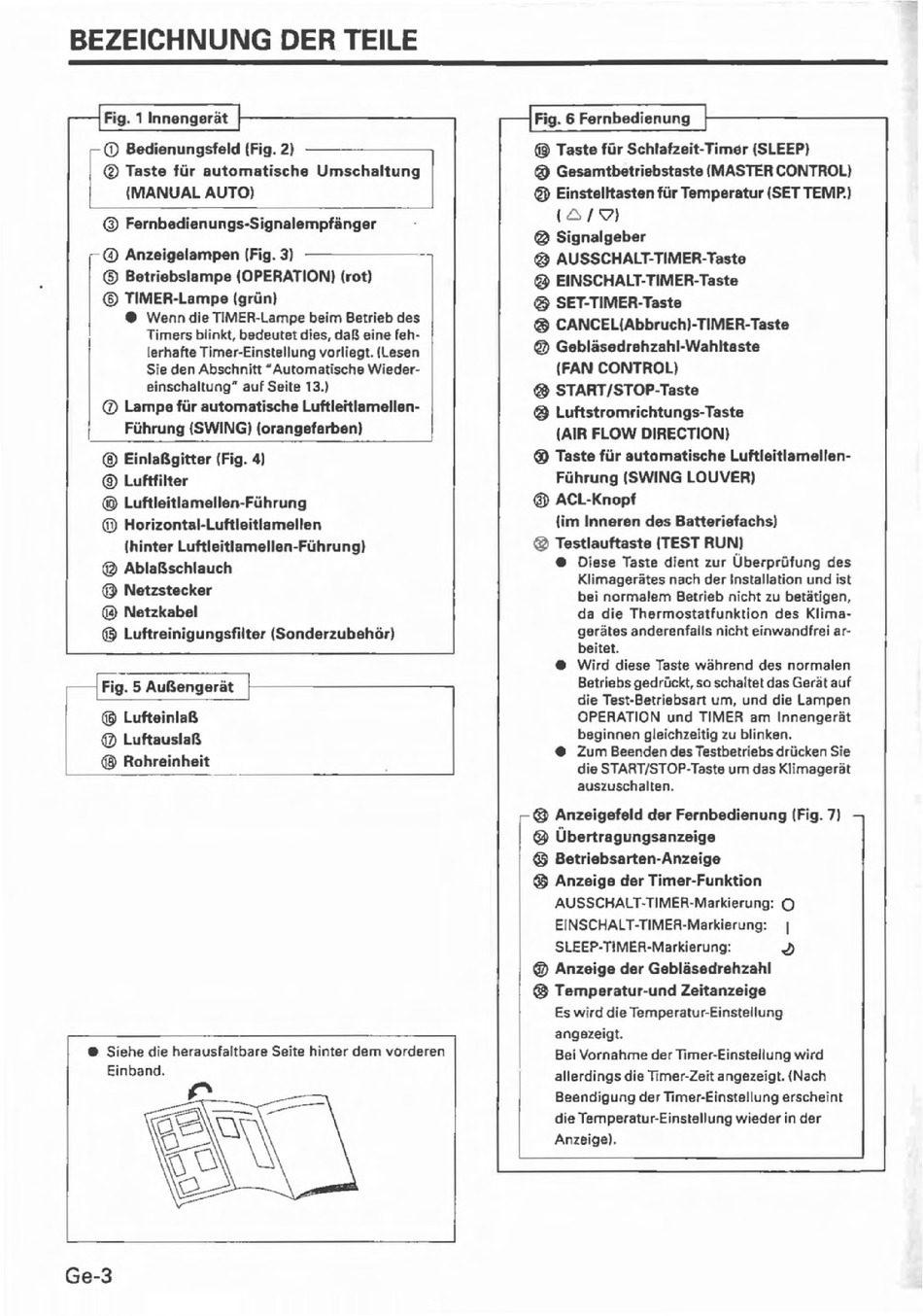

BEZEICHNUNG DER TEILE
--1
Fig. 1 Innengerät
r-
CD
Bedienungsfeld (Fig. 2)
®
Taste für automatische Umschaltung
(MANUAL AUTO)
@
Fernbedienungs-Signalempfänger
[
0
Anzeigelampen (Fig. 3) -
®
Betriebslampe (OPERATION) (rot)
®
TIMER-Lampe (grün)
• Wenn die TIMER-Lampe beim Betrieb des
I Timers blinkt. bedeutet dies, daß eine feh-
lerhafte Timer-Einstellung vorliegt. (Lesen
Sie den Abschnitt MAutomatische Wieder·
einschaltung" auf Seite 13.)
(]) Lampe für automatische Luftleitlamellan-
Führung (SWING) (orangefarban)
®
Einlaßgitter (Fig. 4)
®
Luftfilter
®
Luftleitlamellan·Führung
@ Horizontal-Luftleitlamellen
(hinter Luftleitlamellen-Führung)
@ Ablaßschiauch
@ Netzstecker
@ Natzkabel
@ Luftreinigungsfilter (Sonderzubehör)
Fig. 5 Außengerät
@I Lufteinlaß
@ Luftauslaß
@ Rohreinheit
• Siehe die herausfaltbare Seite hinter dem vorderen
Einband.
Ge-3
r---1
Fig. 6 Fernbedienung
@ Taste für Schlafzeit-Timer (SLEEP)
o
Gesamtbatriebstaste (MASTER CONTROL)
®
Einstelltasten für Temperatur (SET TEMP.)
(61
'V)
@ Signalgeber
@ AUSSCHALT·TIMER·Taste
@ EINSCHALT·TIMER·Taste
~
SET-TIMER·Taste
~
CANCEL{Abbruchl-TIMER-Taste
@ Gebläsedrehzahl·Wahltaste
(FAN CONTROL)
@ STARTISTOP-Taste
~
Luftstromrichtungs-Taste
(AIR FLOW DIRECTION)
c»
Taste für automatische Luftleitlamellen-
Führung (SWING LOUVER)
®
ACL-Knopf
(im Inneren des Batteriafachs)
@ Testlauftaste (TEST RUN)
• Diese Taste dient zur Überprüfung des
Klimagerätes nach der Installation und ist
bei normalem Betrieb nicht zu betätigen,
da die Thermostatfunktion des Klima-
gerätes anderenfalls nicht einwandfrei ar·
beitet.
• Wird diese Taste während des normalen
Betriebs gedrückt. so schaltet das Gerät auf
die Test-Betriebsart um, und die Lampen
OPERATION und TIMER am Innengerät
beginnen gleichzeitig zu blinken.
• Zum Beenden des Testbetriebs drücken Sie
die START/STOP-Taste um das Klimagerät
auszuschalten.
- @ Anzeigefald der Fernbedienung IFig. 7) -
@ Übertragungsanzeige
~
Betriebsarten-Anzeige
@ Anzeige der Timer-Funktion
AUSSCHALT·TIMER-Markierung:
0
EINSCHALT·TIMER-Markierung:
I
SLEEP-TIMER-Markierung:
..!>
®
Anzeige der Geblösedrehzahl
@ Temperatur-und Zeitanzeige
Es wird die Temperatur-Einstellung
angezeigt.
Bei Vornahme der limer-Einstellung wird
allerdings die limer-Zeit angezeigt. (Nach
Beendigung der limer-Einstellung erscheint
die Temperatur-Einstellung wieder in der
Am:eige).
