Handbetätigung der Drehbühne

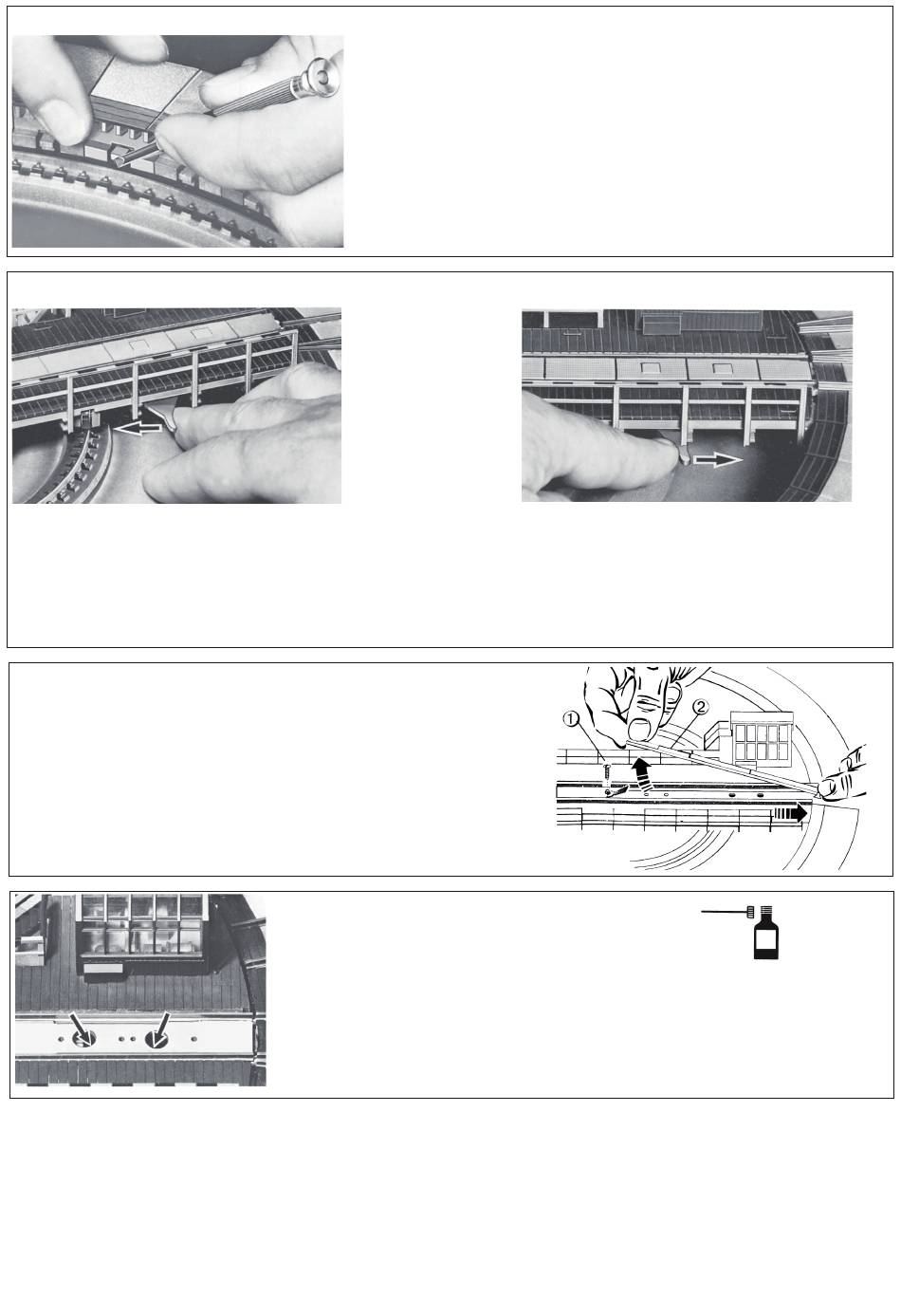

Fig. 8: Gegenüber dem Maschinenhaus ist unterhalb der Drehbühne am An-
trieb ein Handhebel angebracht. Durch Drücken und gleichzeitiges Halten des
Hebels in Richtung Drehbühnenmitte rastet das Antriebsrad aus der Verzahnung
der Grube aus und die Drehbühne kann in beliebiger Richtung verstellt werden.
Nach Loslassen des Hebels greift das Zahnrad wieder ein. Darauf achten, dass die
Gleisteilung der Anschlussgleise mit dem Bühnengleis übereinstimmt.
Ölen des Motors
Fig. 10: Um die Lager des Antriebsmotors ölen zu können, muss die Gitterabde-
ckung (2) vor dem Maschinenhaus mit einem kleinen Schraubendreher abgeho-
ben werden. Dazu müssen zunächst 2 gegenüberliegende Teilstücke am Gruben-
rand ausgebaut werden (Fig. 7). Jetzt wird die Brücke entsprechend Fig. 8 von
Hand auf die beiden Lücken gestellt und mit einem Schraubenzieher die Schrau-
ben (1) zwischen den Schienen der Bühne entfernt.
Ausbau der Drehbühne
Läuft die Drehbühne auch nach Betätigung des Handhebels nicht an, muss sie ausgebaut werden. Auf jeder Seite der Drehscheibe werden mindestens 2
gegenüberliegende Teilstücke entfernt (siehe Fig. 7). Mit einem Schraubenzieher die Schraube (siehe Fig. 10,1) zwischen den Schienen der Bühne entfernen.
Jetzt kann die Bühne in diesen Ausschnitt gefahren und herausgehoben werden. Die Kontaktbahnen neben dem Drehzapfen und die Kontaktfedern sind zu
reinigen. Der Einbau der Bühne erfolgt in umgekehrter Reihenfolge.
Fig. 7: Die Drehbühne ist hierzu aus dem Bereich der einzubauenden Teilstücke zu
fahren. Nunmehr sind die Abdeckplatten durch Zurückdrücken der federnden Zun-
gen nach oben herauszuziehen und die Auffahrgleise einzustecken. Jedem Auffahr-
gleis ist gegenüber ein Blindstutzen oder wieder ein Auffahrgleis einzusetzen. Auf-
fahrgleise und Blindstutzen beim Einbau eindrücken, bis sie fest einrasten.
Fig.11: Durch die vorgesehenen Löcher ist je 1 Tropfen Öl an
die durch Pfeile gekennzeichneten Lagerstellen zu geben. Vor-
sicht, nicht überölen! Nur FLEISCHMANN-Öl 6599 verwen-
den. Zur Dosierung die in der Verschlusskappe der Ölflasche
angebrachte Nadel verwenden.
Fig. 9: Sollte trotz Betätigung des Schalters 6909 der An-
trieb klemmen oder nicht anlaufen, so ist durch kurzes
Drücken des Hebels in Richtung Grubenrand der Antrieb
in Betrieb zu setzen. Dieser hält dann nach einer Gleis-
teilung wieder an.
OIL
6599
