1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün
çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi
gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa
kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses
bağlantısına takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları
bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine
gidin ve "Kayıt Ses Seviyesi"ni ayarlayın.

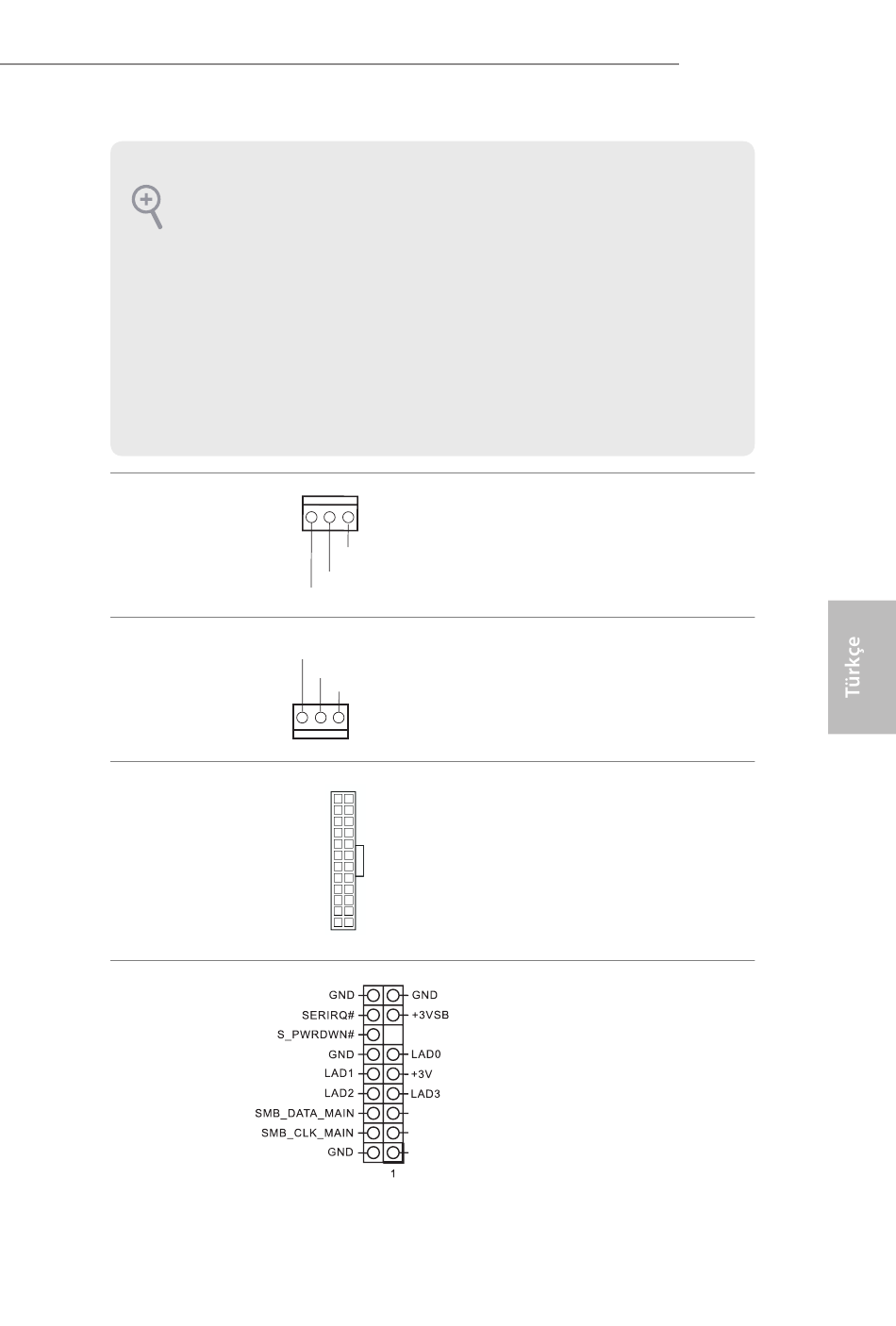

Kasa Fanı Konektörü
(3-pin CHA_FAN1)
(bkz sf.1, No. 10)
CPU Fan Bağlayıcıları
(3-pin CPU_FAN1)
(bkz sf.1, No. 1)
ATX Güç Bağlayıcısı
(24-pin ATXPWR1)
(bkz. sf.1, No. 4)
TPM Bağlantısı
(17-pin TPMS1)
(bkz. sf.1, No. 3)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
GND
FAN_VOLTAGE
CPU_FAN_SPEED
12 24
1 13
PCIRST#
FRAME
PCICLK
Lütfen fan kablosunu fan
konektörüne takın ve siyah
teli topraklama pinine
bağlayın.
Lütfen fan kablosunu fan
konektörüne takın ve siyah
teli topraklama pinine
bağlayın.
Bu anakart, 24-pin
ATX güç bağlayıcısı
sağlamaktadır. 20-pin ATX
güç beslemesi kullanmak
için, lütfen Pin 1 ve Pin13'e
bağlayın.
Bu bağlayıcı, anahtarlar, dijital
sertifikalar, parolalar ve verileri
güvenli bir şekilde saklama
özelliği bulunan Güvenilir
Platform Modülü (TPM) sistemini
destekler. TPM sistemleri,
aynı zamanda ağ güvenliğinin
artırılması, dijital kimliklerin
korunması ve platform
bütünlüğünün sağlanmasına da
yardımcıdır.
