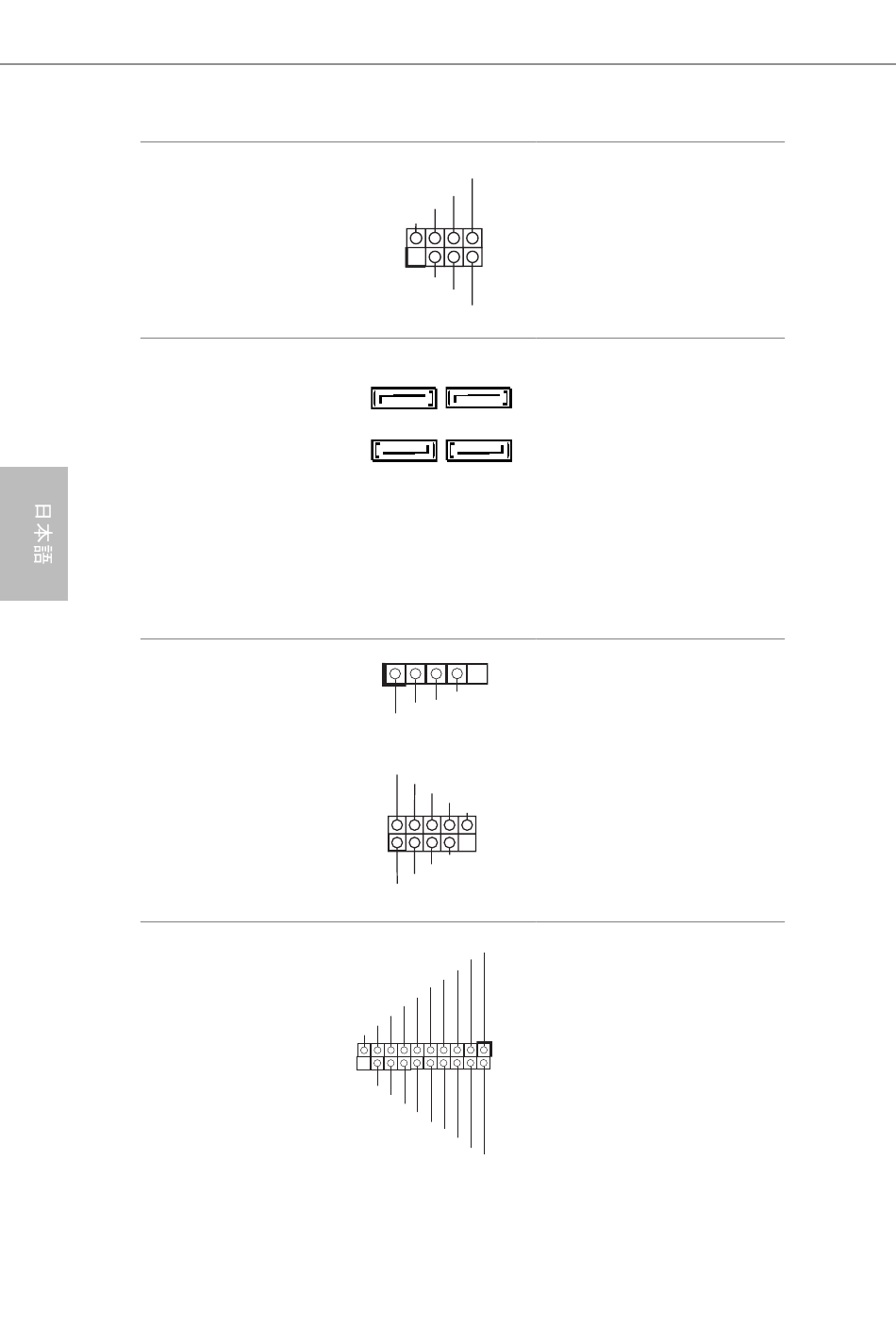

シャーシイントルージョン
とスピーカーヘッダー
（7 ピン SPK_CI1）
（p.1、 No. 8 参照）
シリアル ATA3
コネクター
（SATA3_1 ：
p.1、 No. 13 参照）
（SATA3_2 ：
p.1、 No. 14 参照）
（SATA3_A1 ：
p.1、 No. 16 参照）
（SATA3_A2 ：
p.1、 No. 15 参照）
USB 2.0 ヘッダー
（4 ピン USB6）
（p.1、 No. 12 参照）
（9 ピン USB_0_1）
（p.1、 No. 9 参照）
USB 3.0 ヘッダー
（19 ピン USB3_0_1）
（p.1、 No. 11 参照）
98
SPEAKER
DUMMY
DUMMY
+5V
1
SIGNAL
GND
DUMMY
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
1
GND
P- P+
USB_PWR
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
ID
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
1
Vbu s
IntA_P_SSRX -
IntA_P_SSRX +
GN D
IntA_P_SSTX-
IntA_P_SSTX+
GN D
IntA_P_D -
IntA_P_D +
シャーシイントルージョン
とシャーシスピーカーを
このヘッダーに接続して
く ださい。
これら 4 つの SATA3 コネ
クターは、 最高 6.0 Gb/ 秒
のデータ転送速度で内部
ストレージデバイス用の
SATA データケーブルを
サポートします。
I/O パネルの 1 つの USB
2.0 ポートに加えて、 この
マザーボードには 2 つの
ヘッダーがあります。
I/O パネルの 2 つの USB
3.0 ポートに加えて、 この
マザーボードには 1 つの
ヘッダーがあります。 各
USB 3.0 ヘッダーは、 2 つ
のポートをサポートでき
ます。
