ASROCK J4205-ITX Bedienungsanleitung Seite 82

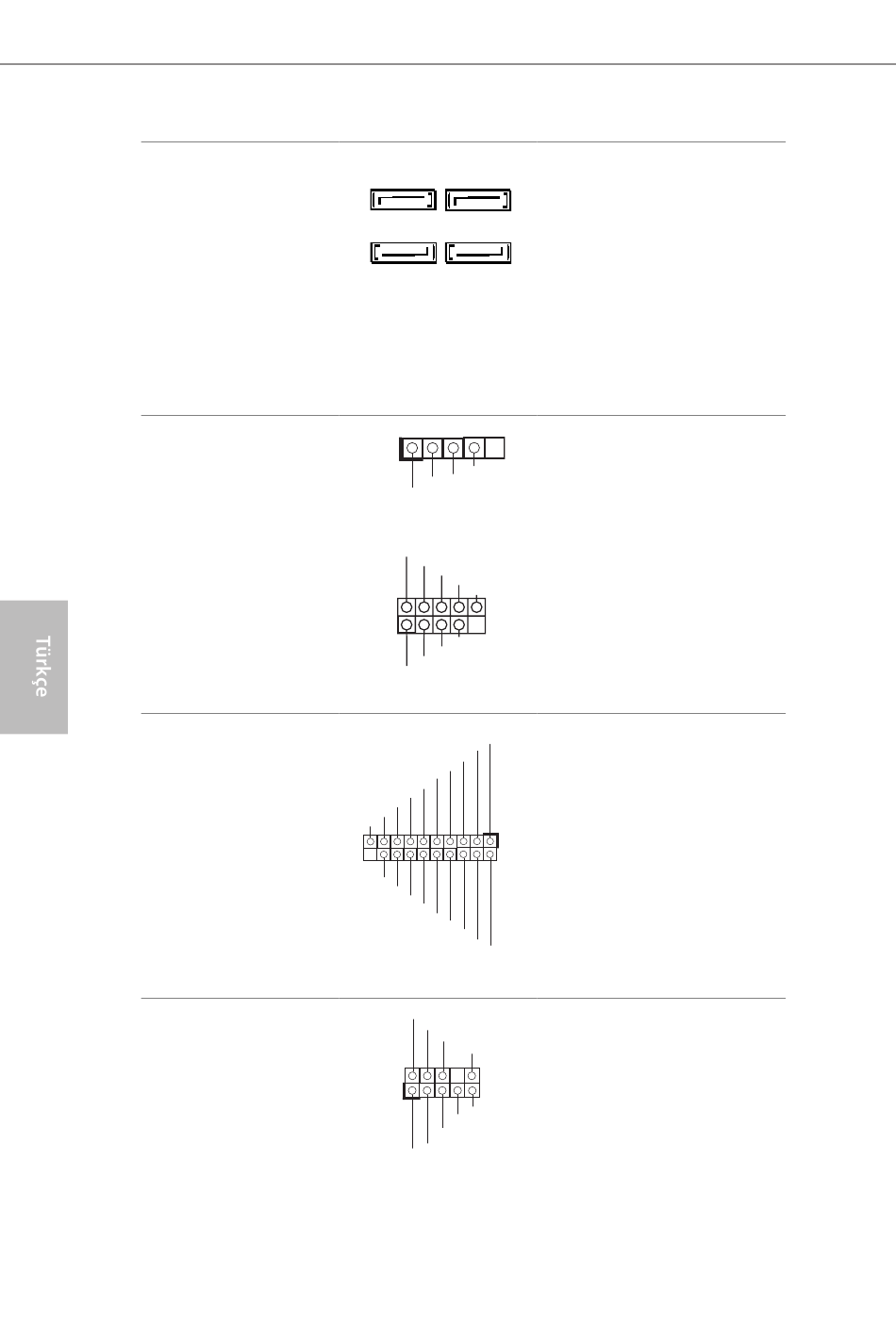

Seri ATA3 Bağlayıcıları
(SATA3_1:
bkz. s.1, No. 13)
(SATA3_2:
bkz. s.1, No. 14)
(SATA3_A1:
bkz. s.1, No. 16)
(SATA3_A2:
bkz. s.1, No. 15)
USB 2.0 Bağlantıları
(4-pin USB6)
(bkz. sf.1, No. 12)
(9-pin USB_0_1)
(bkz. sf.1, No. 9)
USB 3.0 Bağlantıları
(19-pin USB3_0_1)
(bkz. sf.1, No. 11)
Ön Panel Ses Bağlantısı
(9-pin HD_AUDIO1)
(bkz. sf.1, No. 17)
80
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
1
GND
P- P+
USB_PWR
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
ID
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
1
Vbu s
IntA_P_SSRX -
IntA_P_SSRX +
GN D
IntA_P_SSTX-
IntA_P_SSTX+
GN D
IntA_P_D -
IntA_P_D +
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Bu dört SATA3 bağlayıcısı,
veri aktarım hızı 6,0 Gb/
sn'ye kadar olan dahili
depolama aygıtları için
tasarlanmış SATA veri
kablolarını destekler.
Bu anakart üzerinde, I/O
paneli üzerindeki bir USB
2.0 bağlantı noktasının
yanı sıra, iki adet bağlantı
bulunmaktadır.
Bu anakart üzerinde, I/O
paneli üzerindeki iki USB
3.0 bağlantı noktasının
yanı sıra, bir adet bağlantı
bulunmaktadır. Her
USB 3.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
Bu bağlantı, ses aygıtlarının
ön ses paneline bağlanması
içindir.
