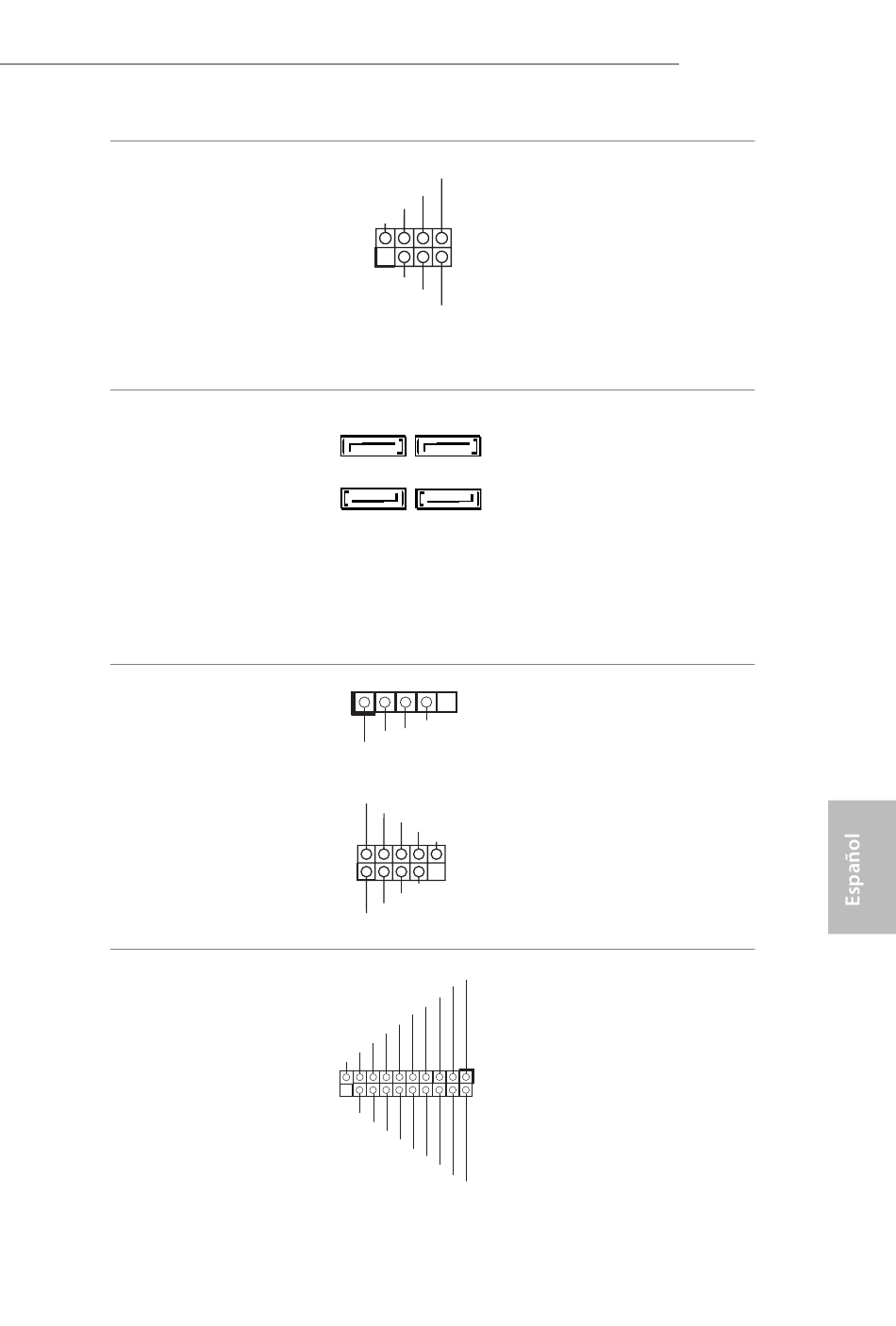

Cabezal de intrusión de
chasis y de altavoces
(SPK_CI1 de 7 contactos)
(consulte la pág.1, N.º 8)
Conectores Serie ATA3
(SATA3_1:
consulte la pág.1, N.º 13)
(SATA3_2:
consulte la pág.1, N.º 14)
(SATA3_A1:
consulte la pág.1, N.º 16)
(SATA3_A2:
consulte la pág.1, N.º 15)
Cabezales USB 2.0
(USB6 de 4 pines)
(consulte la pág.1, N.º 12)
(USB_0_1 de 9 pines)
(consulte la pág.1, N.º 9)
Cabezales USB 3.0
(USB3_0_1 de 19 pines)
(consulte la pág.1, N.º 11)
SPEAKER
DUMMY
DUMMY
+5V
1
SIGNAL
GND
DUMMY
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
1
GND
P- P+
USB_PWR
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
ID
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
1
Vbu s
IntA_P_SSRX -
IntA_P_SSRX +
GN D
IntA_P_SSTX-
IntA_P_SSTX+
GN D
IntA_P_D -
IntA_P_D +
Conecte la intrusión de
chasis y el altavoz del
chasis a este cabezal.
Estos cuatro conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Además de uno puertos
USB 2.0 en el panel I/O,
esta placa base contiene
dos cabezales.
Además de dos puertos
USB 3.0 en el panel I/O,
esta placa base contiene un
cabezal. Cada cabezal USB
3.0 admite dos puertos.
J4205-ITX
J3455-ITX
