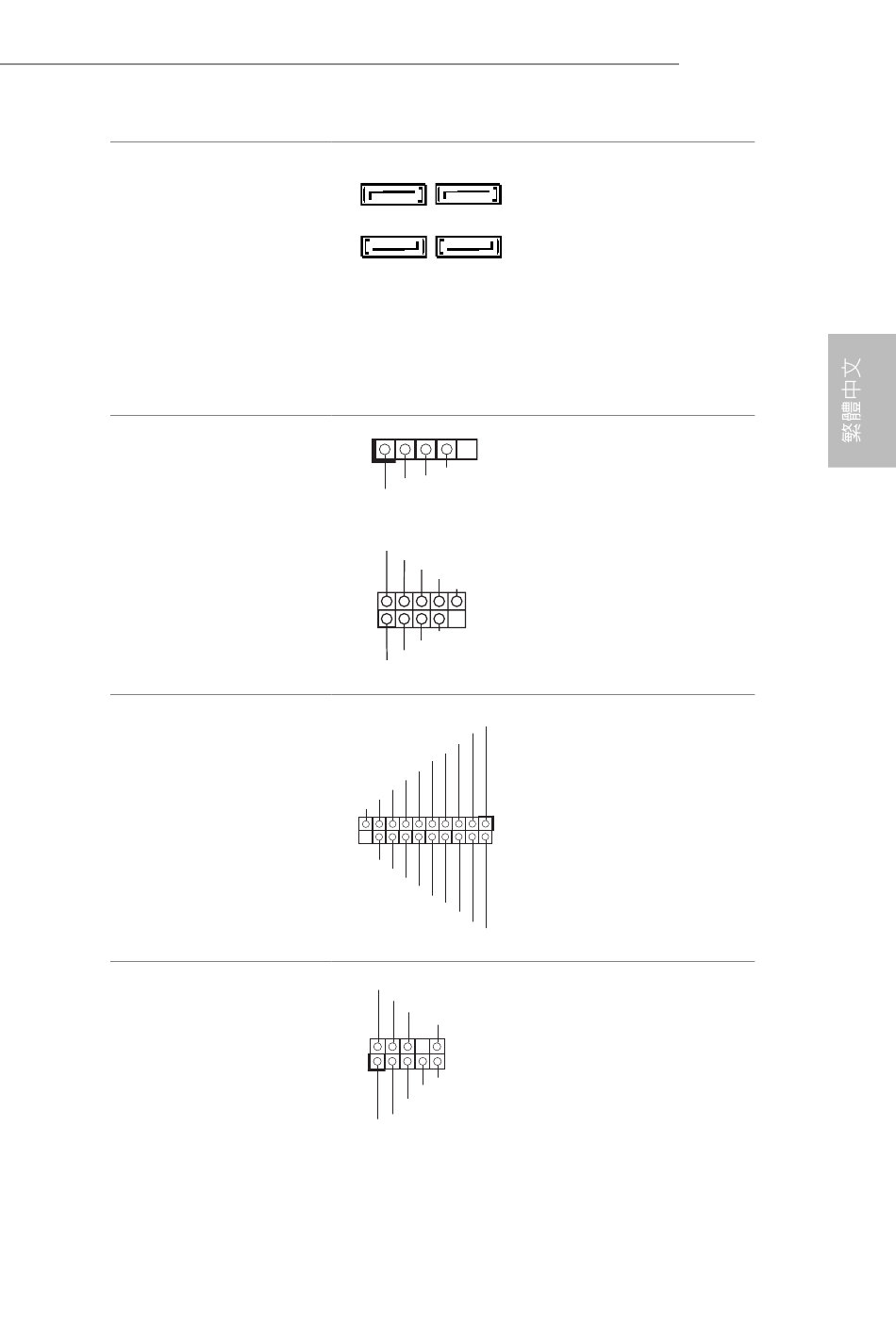

Serial ATA3 接頭
(SATA3_1:
請參閱第 1 頁,編號 13)
(SATA3_2:
請參閱第 1 頁,編號 14)
(SATA3_A1:
請參閱第 1 頁,編號 16)
(SATA3_A2:
請參閱第 1 頁,編號 15)
USB 2.0 排針
(4-pin USB6)
( 請參閱第 1 頁,編號 12)
(9-pin USB_0_1)
( 請參閱第 1 頁,編號 9)
USB 3.0 排針
(19-pin USB3_0_1)
( 請參閱第 1 頁,編號 11)
前面板音訊排針
(9-pin HD_AUDIO1)
( 請參閱第 1 頁,編號 17)
SATA3_A1
SATA3_1
SATA3_A2
SATA3_2
1
GND
P- P+
USB_PWR
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
ID
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
1
Vbu s
IntA_P_SSRX -
IntA_P_SSRX +
GN D
IntA_P_SSTX-
IntA_P_SSTX+
GN D
IntA_P_D -
IntA_P_D +
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
J4205-ITX
J3455-ITX
這四組 SATA3 接頭皆
支援內部儲存裝置的
SATA 資料纜線,最
高可達 6.0 Gb/s 資料
傳輸率。
除了 I/O 面板上的一
個 USB 2.0 連接埠外,
在本主機板上還有另
外兩組排針。
除了 I/O 面板上的兩
個 USB 3.0 連接埠外,
在本主機板上還有另
外一組排針。各 USB
3.0 排針皆可支援兩個
連接埠。
本排針適用於連接音
訊裝置至前面板音
訊。
117
