75PTH
6.6 R
ELLENAR CON ACEITE
1. Prerellene la unidad de impulso con la jeringuilla para inyecciones
<B> a través del eje de accionamienbto hasta que el aceite salga
por la perforación de cierre.
2. Monte el muelle de compresión <80>/<125>, el tornillo con borde
<81>/<126>, la bola <82>/<127>, al igual que el tornillo válvula
<86>/<131> y el rodillo tipo aguja <87>/<132>. Vuelva a girar el
tornillo válvula ligeramente contra el rodillo tipo aguja (protección
contra pérdidas).
3. Conecte la unidad de impulso mediante un adaptador <A2> en el
acoplamiento rápido.
4. Cierre el instrumento de bloqueo.
5. Conecte la presión de distribución de aprox. 5 bar.
6. Abra el instrumento de bloqueo lentamente por completo hasta
que el manómetro indique un vacío de aprox. 1mbar (-1 bar).
7. Espere unos 2 minutos hasta que la cantidad de burbujas de vacío
haya disminuido claramente.
8. Cierre el instrumento de bloqueo lentamente. El manómetro
vuelve a indicar una presión atmosférica, se introduce el aceite
que falta en la unidad de impulso.
9. Si es necesario, volver a repetir los pasos 6 hasta 8 hasta que la
formación de burbujas se reduzca a cero.
-
Desacople la unidad de impulso, saque el adaptador e introduzca
algunas gotas de aceite con la jeringuilla de inyección <B>.
-
Monte la bola <78>/<123> y destornille el tornillo sin fin <79>/
<124> (2,9±0,3 Nm).
¡El anillo roscado <77>/<122> no debe girar!

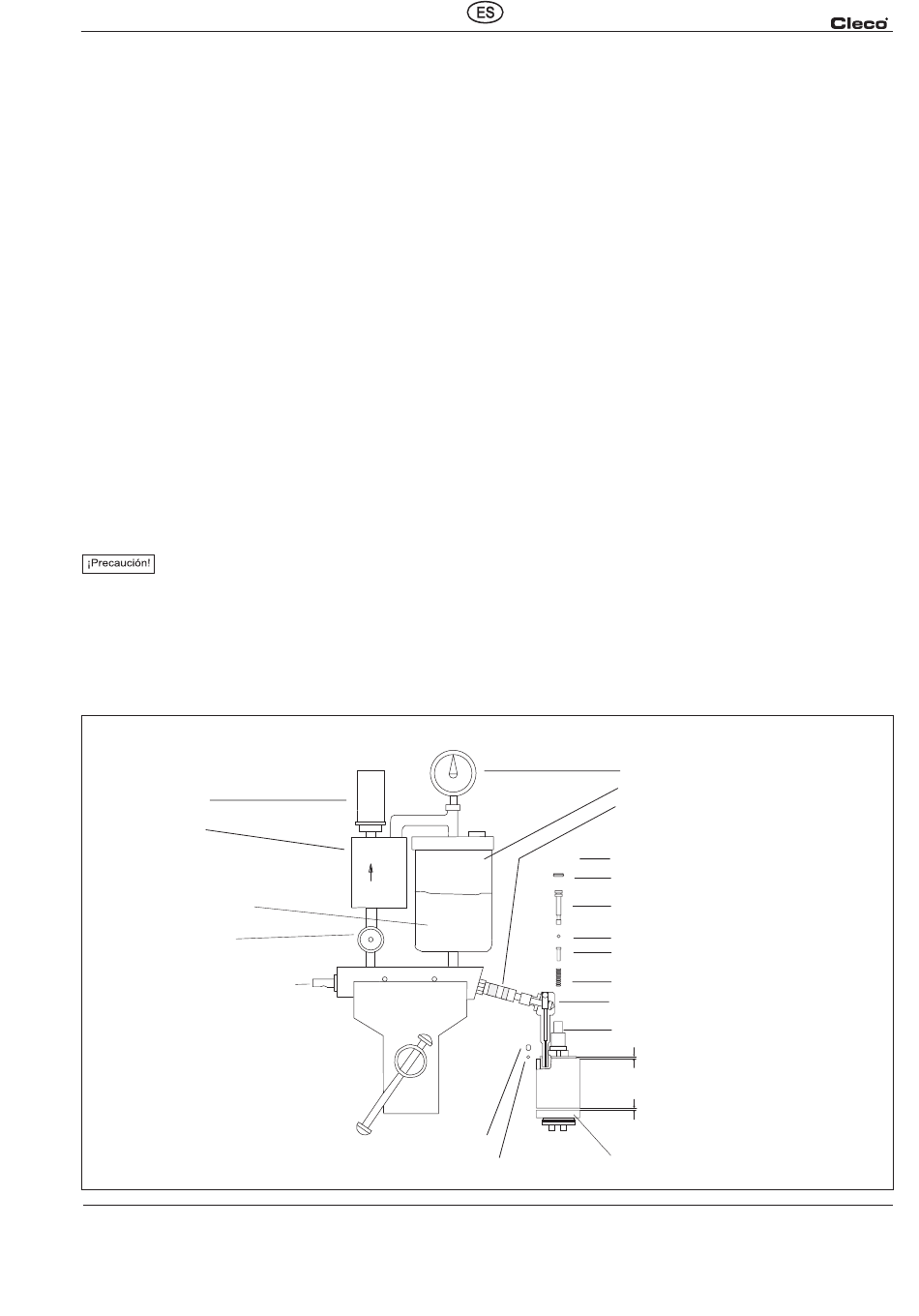

UNIDAD DE RELLENADO DE ACEITE
Silenciador
Ultra-Vac
Aceite: ESSO-UNIVIS J26
Nº de pedido.: 925715
Volumen aprox. del container: 150
ml
Temperatura 20°±5°C
Válvula de shut-off
Suministro de aire 4.5 - 5.5 bar
<A>
Tornillo <79>/<124>
Rodamiento <78>/<123>
P1645E 06/02
-
Apriete el anillo roscado hasta alcanzar el par de giro deseado (8.
Instrucciones para el montaje, dibujo 7).
-
Monte el anillo <89>/<134> en el anillo roscado.
-
Monte el coijente <91>/<136> con el anillo de retención <90>/
<135> en la carcasa <94>/<139>. Introduzca el anillo tórico <93>/
<138>. Deslice completamente sobre el lado del vástago largo
del rotor hidráulico.
-
Monte el anillo <92>/<137> y el anillo elástico <88>/<133>.
Atornille todo el módulo en la empuñadura de la pistola.
Nota:
Las pequeñas burbujas visibles a alta depresión en la
capa de humectación entre el aceite y los materiales, no
significan falta de hermeticidad en la unidad de impulsos.
El resultado de llenado no se ve con eso negativamente
influenciado.
6.7 L
LENAR CON ACEITE NUEVO
-
Quite el anillo elástico <88>/<133>, el rodillo tipo aguja <87>/
<132>, el tornillo válvula <86>/<131> y la bola <82>/<127>.
-
Saque el tornillo con borde <81>/<126> y el muelle de compresión
<80>/<125> con un martillo.
-
Quite el tornillo sin fin <79>/<124>.
-
Quite la bola <78>/<123> girando el eje de accionamiento <73>/
<118>, y manteniendo la apertura alejado del cuerpo.
-
Suelte el anillo roscado <77>/<122> con 360° +90°.
-
Rellenar con aceite, véase 6.6.
Instrumento de vacío de presión
Unidad de rellenado <A1>
Par de desconectado rápido
Anillo elástico <88>/<133>
Aguja <87>/<132>
Tornillo válvula <86>/<131>
Bola <82>/<127>
Tornillo con borde <81>/<126>
Muelle de compresion <80>/<125>
Conector <A2>
(viene con la unidad de llenado <A>)
Rotor hydraulique <73>/<118>
Suelte el anillo roscado <77>/<122> con
360° +90°
distancia de control -
aceite de reserva 1 mm aprox.
Unidad de impulso <55>/<100>
19
