simultanément. Les combinaisons de canal suivant sont
possibles :
Canal 1 et 3 ou
Canal 1 et 4 ou
Canal 2 et 4
1) Pour régler un autre canal d'émission, poussez le
pare-soleil (4) vers l'arrière et dévissez la partie avant

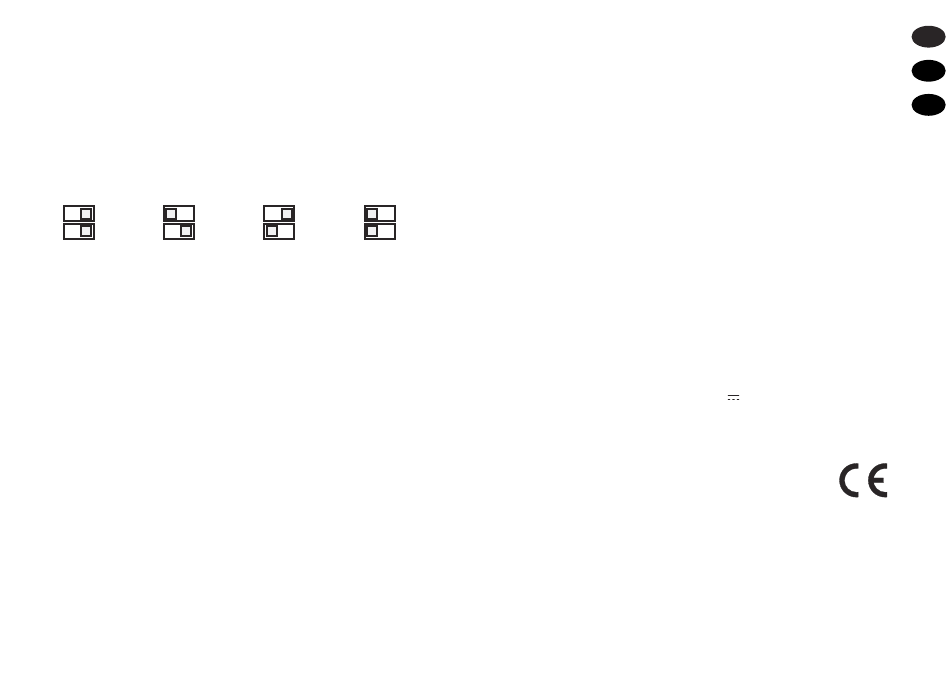

du boîtier (5). Avec les interrupteurs DIP (1), sélec-
tionnez le canal :
1
2
canal 1 canal 2
2,414 GHz 2,432 GHz
Lorsque vous revissez, faites attention à positionner
correctement le joint d'étanchéité pour que la caméra
soit à nouveau protégée des intempéries.
2) Sur le récepteur, sélectionnez le canal réglé sur la
caméra, avec la touche SET (14).
5 Caractéristiques techniques
Caméra
Puissance émission : . . . . . . < 10 mW (EIRP)
Portée
En l'absence d'obstacle : . jusqu'à 100 m
En intérieur : . . . . . . . . . . . jusqu'à 20 m
Système : . . . . . . . . . . . . . . . puce CCD 6,35 mm (
Norme vidéo : . . . . . . . . . . . . CCIR, PAL
Nombre de points : . . . . . . . . 512 x 582 (hor. x vert.)
Résolution : . . . . . . . . . . . . . . 420 lignes
Objectif : . . . . . . . . . . . . . . . . 1 : 2,0/6,8 mm/39°
canal 3 canal 4
2,450 GHz 2,468 GHz
/ ")
1
4
Luminosité minimale : . . . . . . 1 lux (LEDs IR éteintes)
Signal audio : . . . . . . . . . . . . du micro intégré
Consommation : . . . . . . . . . . 120 mA (LEDs IR éteintes)
Récepteur
Sortie vidéo : . . . . . . . . . . . . . 1 Vcc, 75 Ω, RCA
Sortie audio : . . . . . . . . . . . . . 1 Vcc, 600 Ω, RCA
Consommation : . . . . . . . . . . 250 mA
Dimensions, poids : . . . . . . . 78 x 92 x 23 mm, 200 g
Généralités
Fréquence de transmission :
Antenne : . . . . . . . . . . . . . . . omnidirectionnelle
Modulation/Démodulation : . . FM
Alimentation : . . . . . . . . . . . . 12 V
Température fonc. : . . . . . . . . - 10 °C à +50 °C
Tout droit de modification réservé.
Notice d'utilisation protégée par le copyright de MONACOR
INTERNATIONAL GmbH & Co. KG. Toute reproduction même
partielle à des fins commerciales est interdite.
270 mA (LEDs IR allumées)
canal 1 2,414 GHz
canal 2 2,432 GHz
canal 3 2,450 GHz
canal 4 2,468 GHz
par bloc secteur
relié à 230 V~/50 Hz
