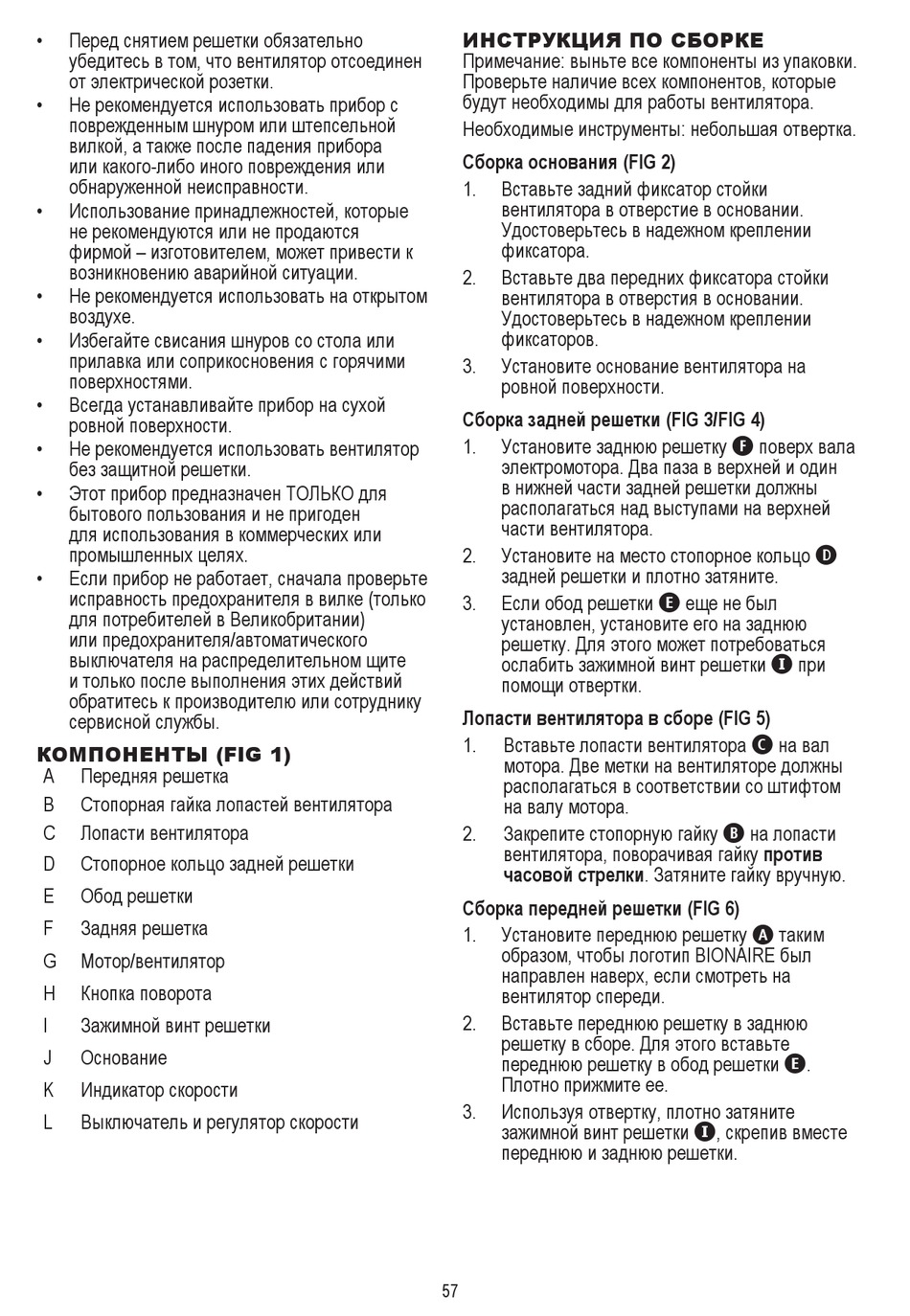

• Перед снятием решетки обязательно
убедитесь в том, что вентилятор отсоединен
от электрической розетки.
• Не рекомендуется использовать прибор с
поврежденным шнуром или штепсельной
вилкой, а также после падения прибора
или какого‑либо иного повреждения или
обнаруженной неисправности.
• Использование принадлежностей, которые
не рекомендуются или не продаются
фирмой – изготовителем, может привести к
возникновению аварийной ситуации.
• Не рекомендуется использовать на открытом
воздухе.
• Избегайте свисания шнуров со стола или
прилавка или соприкосновения с горячими
поверхностями.
• Всегда устанавливайте прибор на сухой
ровной поверхности.
• Не рекомендуется использовать вентилятор
без защитной решетки.
• Этот прибор предназначен ТОЛЬКО для
бытового пользования и не пригоден
для использования в коммерческих или
промышленных целях.
• Если прибор не работает, сначала проверьте
исправность предохранителя в вилке (только
для потребителей в Великобритании)
или предохранителя/автоматического
выключателя на распределительном щите
и только после выполнения этих действий
обратитесь к производителю или сотруднику
сервисной службы.
КОМПОНЕНТЫ (FIG 1)
A Передняя решетка
B Стопорная гайка лопастей вентилятора
C Лопасти вентилятора
D Стопорное кольцо задней решетки
E Обод решетки
F Задняя решетка
G Мотор/вентилятор
H Кнопка поворота
I Зажимной винт решетки
J Основание
K Индикатор скорости
L Выключатель и регулятор скорости
ИНСТРУКЦИЯ ПО СБОРКЕ
Примечание: выньте все компоненты из упаковки.
Проверьте наличие всех компонентов, которые
будут необходимы для работы вентилятора.
Необходимые инструменты: небольшая отвертка.
Сборка основания (FIG 2)
1. Вставьте задний фиксатор стойки
вентилятора в отверстие в основании.
Удостоверьтесь в надежном креплении
фиксатора.
2. Вставьте два передних фиксатора стойки
вентилятора в отверстия в основании.
Удостоверьтесь в надежном креплении
фиксаторов.
3. Установите основание вентилятора на
ровной поверхности.
Сборка задней решетки (FIG 3/FIG 4)
1. Установите заднюю решетку
электромотора. Два паза в верхней и один
в нижней части задней решетки должны
располагаться над выступами на верхней
части вентилятора.
2. Установите на место стопорное кольцо
задней решетки и плотно затяните.
3. Если обод решетки
установлен, установите его на заднюю
решетку. Для этого может потребоваться
ослабить зажимной винт решетки
помощи отвертки.
Лопасти вентилятора в сборе (FIG 5)
1. Вставьте лопасти вентилятора
мотора. Две метки на вентиляторе должны
располагаться в соответствии со штифтом
на валу мотора.
2. Закрепите стопорную гайку
вентилятора, поворачивая гайку против
часовой стрелки. Затяните гайку вручную.
Сборка передней решетки (FIG 6)
1. Установите переднюю решетку
образом, чтобы логотип BIONAIRE был
направлен наверх, если смотреть на
вентилятор спереди.
2. Вставьте переднюю решетку в заднюю
решетку в сборе. Для этого вставьте
переднюю решетку в обод решетки
Плотно прижмите ее.
3. Используя отвертку, плотно затяните
зажимной винт решетки
переднюю и заднюю решетки.
57
поверх вала
F
D
еще не был
E
при
I
на вал
C
на лопасти
B
таким
A
.
E
, скрепив вместе
I
