PROGRAMAÇÕES
O módulo codificador CD2131PL, presente no kit de vídeo, é programado
com o mesmo código de chamada do posto interior (100) e não necessita,
assim, de nenhuma programação. Só nos casos em que se deseja variar
algumas funções ou acrescentar outros aparelhos ao kit de vídeo, é que
se deve efectuar a programação do codificador, segundo as seguintes
fases:
1) entrar na modalidade programação
2) inserir o código da programação que se pretende efectuar
3) inserir o endereço solicitado ou o código da função desejada
4) sair da programação
Notas
- E' possível, a qualquer momento, sair da fase de programação, seguindo
as indicações do parágrafo 4.
- Para efectuar outras programações é suficiente repetir as fases 2 e 3
várias vezes.
1) Entrada na modalidade programação

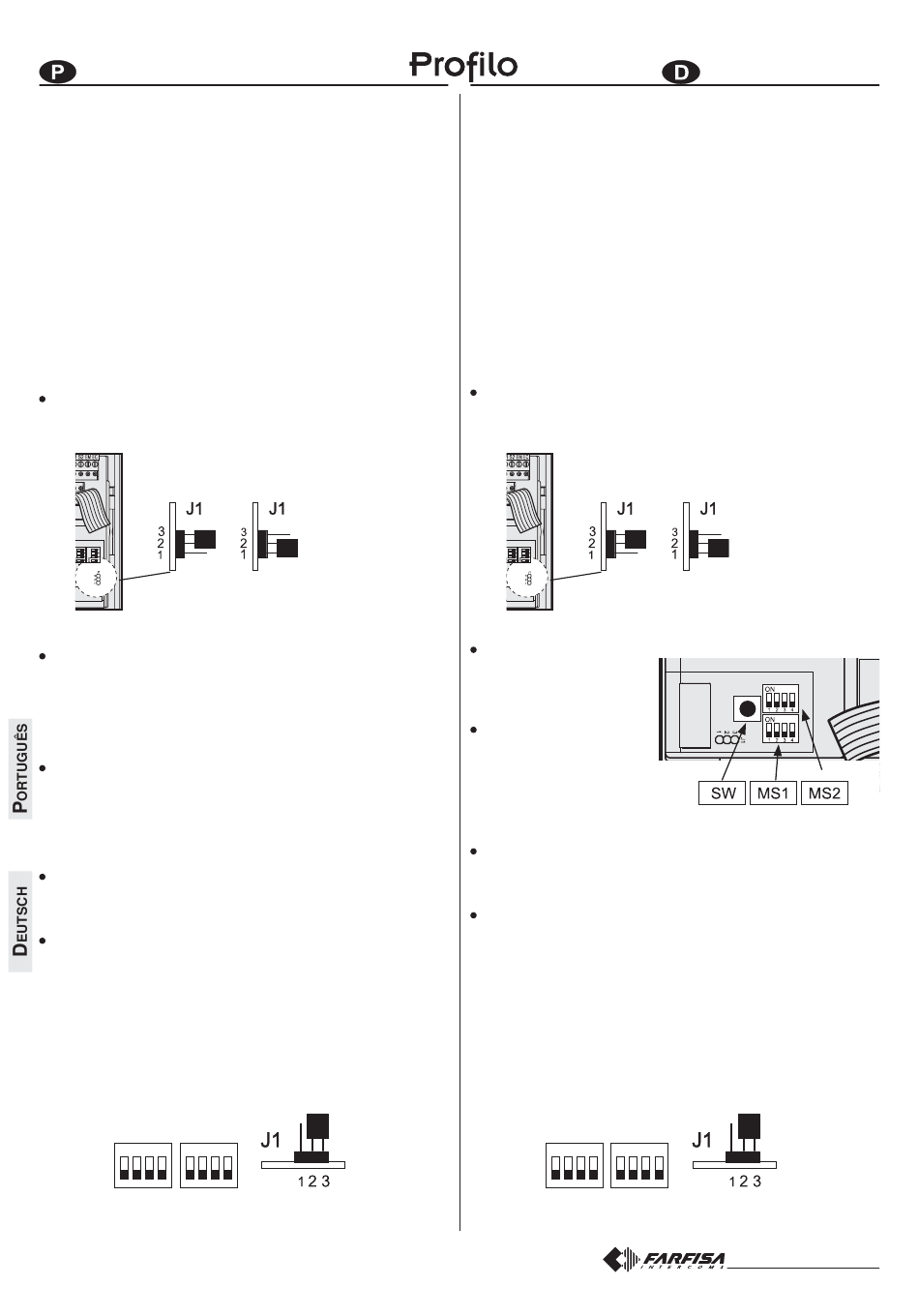

Deslocar o pontinho J1, colocado na parte de trás da botoneira, da
posição 2-3 a 1-2; será ouvido o som de programação.
Posições pontinho J1
2-3 = modalidade funcionamento
Inserção códigos de selecção da programação
2)
Nos micro-interruptores MS1
e MS2, programar o código
da programação que se pre-
tende efectuar como ilustra-
do na tabela 1 a página 47
(códigos 1A, 2A, 1B, 2B e
AA).
Pressionar a tecla de progra-
mação SW.
3) Programação endereço ou código função
Nos micro-interruptores MS1 e MS2, programar o endereço desejado,
usando a correspondência ilustrada na tabela 3 nas pág.61, 62 e 63.
Para as programações de sistema (código 2B) vide a tabela 2 a página
47.
Pressionar a tecla de programação SW.
- Repetir várias vezes as fases 2 e 3 até completar a programação do
decodificador.
- A cada pressão da tecla SW um som de confirmação ou de erro indicará
a emissão de um código correto ou errado; no segundo caso será
necessário reinserir o código exato.
4) Saída da modalidade programação
Para sair da programação, é necessário posicionar todos os
microinterruptores de MS1 e MS2 em OFF, deslocando o pontinho J1 da
posição 1-2 a 2-3.
MS1
MS2
ON
ON
1 2 3 4
1 2 3 4
posição dos micro-interruptores
para sair da fase de programação
1-2 = modalidade programação
MS1, MS2 e do jumper J1
In der zusammen mit dem Videokit gelieferte Steuereinheit CD2131PL
ist schon die, wie auch im Videohaustelefon vorgesehene, Adresse
(100) programmiert. Somit ist keinerlei Programmierung erforderlich.
Eine Programmierung der Steuereinheit ist ausschließlich dann
erforderlich, wenn bestimmte Funktionen geändert oder zusätzliche
Haustelefon installiert werden sollen.
1) Programmiermodus aktivieren
2) Kennung für die gewünschte Programmierung eingeben
3) Rufnummer oder gewünschte Funktion eingeben
4) Programmiermodus deaktivieren
Hinweis
- Der Programmiermodus kann jederzeit wie in Abschnitt 4 beschrieben
deaktiviert werden.
- Für weitere Programmierungen sind jeweils die Schritte 2 und 3 zu
wiederholen.
1) Programmiermodus aktivieren
Brückenstecker J1 auf der Rückseite der Steuereinheit von Position
2-3 auf Position 1-2 umstecken, ein Programmierungston ist zu
hören.
Positionen des Brückensteckers
2-3 = Normaler Betrieb
2)
Eingabe der Programmierkennung
Gewünschte Kennung auf den DIP-Schaltern MS1 und MS2 wie in der
Tabelle 1 von Seite 47 ange-
geben eingeben (Kennun-
gen 1A, 2A, 1B, 1E, 2B und
AA).
Programmiertaste SW
betätigen.
3) Programmierung der Rufnummern oder Funktionen
Gewünschte Rufnummer auf den DIP-Schaltern MS1 und MS2 wie in
der Tabelle 3 von Seiten 61, 62 und 63 angegeben eingeben.
Bezüglich der Funktionsvarianten (Code 2B) siehe Tabelle 2 von
Seite 47.
Programmierungstaste SW drücken.
- Schritte 2 und 3 wiederholen, bis die Steuereinheit vollständig pro-
grammiert ist.
- Bei jedem Drücken der Taste SW informiert ein Bestätigungs- oder
Fehlerton dem Benutzer an, ob der eingegebene Wert richtig oder
falsch ist. Bei Fehleingabe ist der richtige Wert einzugeben.
4) Programmiermodus deaktivieren
Um den Programmiermodus zu deaktiviern, sind die DIP-Schalter MS1
und MS2 auf OFF zu stellen und der Brückenstecker J1 ist von Position
1-2 wieder auf Position 2-3 umzustecken.
MS1
MS2
ON
ON
1 2 3 4
1 2 3 4
Position der DIP-Schalter MS1, MS2 und des
Brückesteckers J1 zum Beenden des Programmiermodus
PROGRAMMIERUNG
1-2 = Programmierungsmodus
Mi 2460
- 46 -
