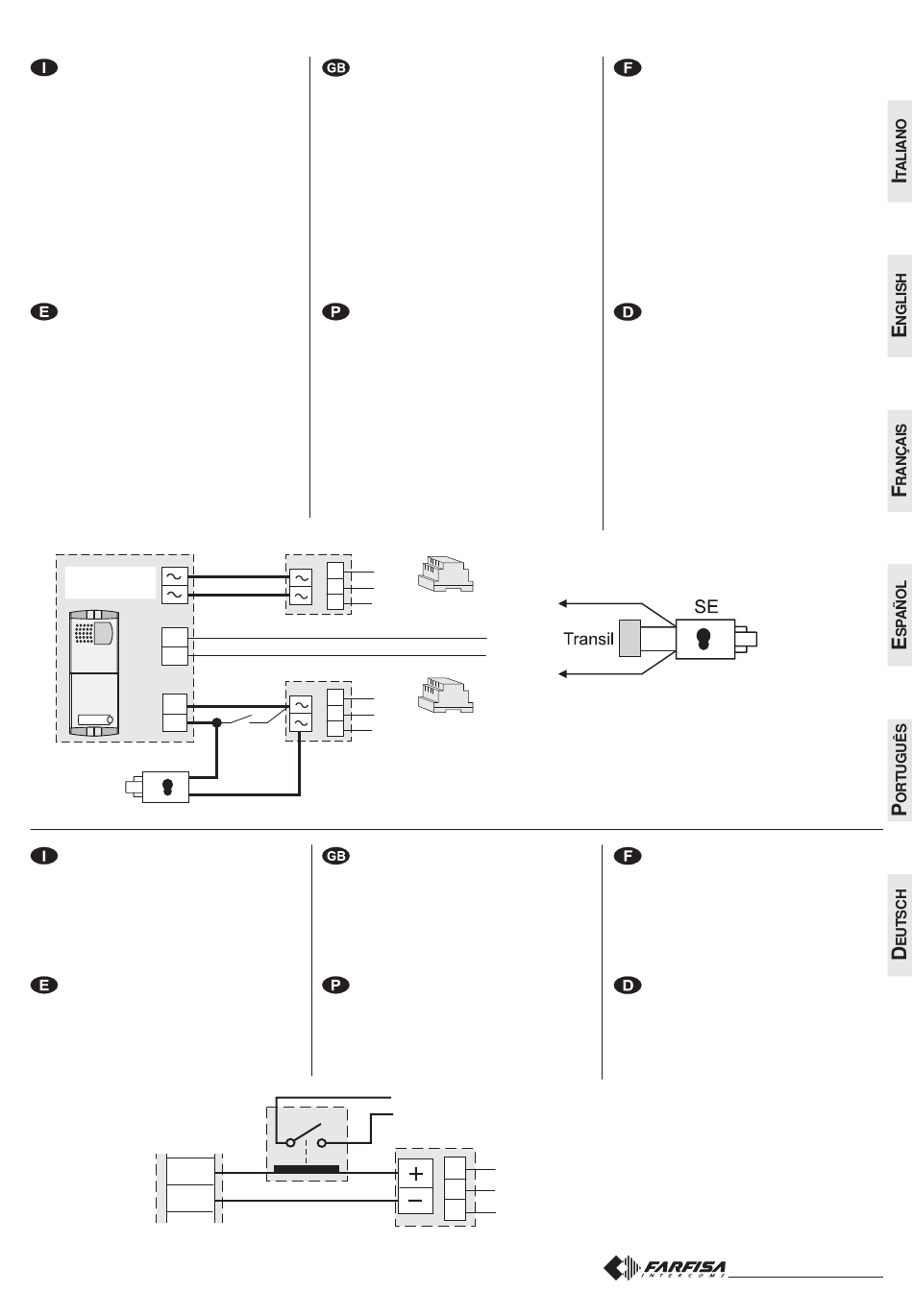

Serratura elettrica
Il segnale video può essere disturbato durante
l'azionamento della serratura elettrica. Per evi-
tare questo inconveniente o per azionare serra-
ture con caratteristiche differenti da quella con-
sigliata (12Vca 1A max.) si suggerisce di utiliz-
zare un alimentatore supplementare come ri-
portato nello schema seguente.
Inoltre, si consiglia di collegare, il più vicino
possibile ai terminali della serratura elettrica,
un soppressore di disturbi (transil) per au-
mentare l'affidabilità dell'impianto.
Cerradura eléctrica
La señal de video puede ser molestada durante
el accionamiento de la cerradura eléctrica.
Para evitar este inconveniente o para accionar
cerraduras con características diferentes de
aquél aconsejado (12Vca 1A max.) se sugiere
de utilizar un alimentador suplementario como
indicado en el esquema siguiente.
Además, se aconseja conectar, el más cercano
posible a los bornes de la cerradura eléctrica,
un supresor (transil) para aumentar la
fiabilidad de la instalación.
VD2120CPL
CD2131PL
LP
LP
S1
S2
SE
Collegamento di una suoneria
supplementare
Collegando gli apparati secondo lo schema
sotto riportato, è possibile rilanciare la suoneria
del videocitofono in altri punti della casa.
Conexion de un timbre adicional
Conectando los aparatos según el esquema
ilustrado a continuación se puede enviar el
tono de llamada del videoportero a otros
puntos de la vivienda.
GC
GE
ML2002
Electrical door lock
The video signal may be disturbed during the
operation of the electrical lock. To avoid this
problem or actuate locks with characteristics
other than recommended (12Vac 1A max.) an
additional power supply should be used as
indicated in the diagram below.
It is also recommended to connect one
interference suppressor (transil) as close as
possible to the terminals of the electrical lock.
Fechadura eléctrica
O sinal de vídeo pode ser perturbado durante a
abertura da fechadura eléctrica. Para evitar tal
inconveniente, ou para abrir fechaduras dotadas
de características diferentes daquela
aconselhada (12Vca 1A máx.), sugere-se o uso
de uma unidade de alimentação eléctrica
suplementar, como consta do esquema a
seguir.
Para além disso, aconselha-se a ligar, o mais
próximo possível, aos terminais da fechadura
eléctrica, um supressor de perturbações
(transil) para aumentar a eficácia da instalação.
230V
127V
0
230V
127V
0
PA
Connection of one additional
ringer
Connecting equipments as shown in the
following diagram, it is possible to repeat the
call in other places of the apartment.
Ligação de uma campainha
suplementar
Ao ligar os aparelhos de acordo com o
esquema ilustrado a seguir, é possível reativar
o som do vídeo-porteiro em outros pontos da
casa.
relé
relais
alimentatore
power supply
(max.24Vdc-0.3A)
2220S
PRS210
230V
127V
0
Gâche électrique
Le signal vidéo peut être perturbé pendant
l'actionnement de la gâche électrique. Pour éviter
cet inconvénient ou pour actionner les gâches
avec des caractéristiques différentes de celles
conseillées (12Vca 1A max.) on suggère
d'utiliser un alimentation supplémentaire comme
reporté au schéma suivant.
En outre on conseille de brancher, le plus près
possible aux bornes de la gâche électrique, un
suppresseur des bruits (transil) pour
augmenter la fiabilité de l'installation.
Elektrischer Türöffner
Während der Betätigung des elektrischen
Türöffners kann das Videosignal gestört sein.
Zur Vermeidung dieser Störung oder beim
Einsatzt von Türöffner mit anderen als den
empfohlenen Merkmalen (12V~ 1A max.)
empfiehlt sich die Verwendung eines
zusätzlichen Transformators, wie im
nachstehenden Schaltplan angegeben.
Darüber hinaus wird empfohlen, einen
Funkenlöscher (Transil) so dicht wie möglich
an
die
Anschlüsse
des
anzuschließen, um die Zuverlässigkeit der
Anlage zu erhöhen.
Raccordement d'une sonnerie
supplémentaire
En branchant les appareils conformément au
schéma ci-contre, on peut relancer la sonnerie
du vidéophone dans d'autres points de
l'habitation.
Anschluss eines zusätzlichen
Ruforgans
Bei Anschluss der Apparate gemäß dem
nachstehenden Schaltplan, kann das
Läutwerk des Videohaustelefons an andere
Stellen des Hauses „weitergeleitet" werden.
Türöffners
Mi 2460
- 13 -
