PROGRAMMAZIONE
Il modulo codificatore CD2131PL, presente nel videokit, è programmato
con lo stesso codice di chiamata del posto interno (100), pertanto non
necessita di nessuna programmazione. Solo nei casi in cui si voglia
variare alcune funzioni od aggiungere ulteriori apparati al videokit si deve
procedere alla programmazione del codificatore eseguendo le seguenti
fasi:
1) entrare in modalità programmazione
2) inserire il codice della programmazione che s'intende effettuare
3) inserire l'indirizzo richiesto o il codice della funzione desiderata
4) uscire dalla programmazione
Note
- In qualunque momento è possibile uscire dalla fase di programmazione
seguendo le indicazioni del paragrafo 4.
- Per eseguire altre programmazioni è sufficiente ripetere più volte le fasi
2 e 3.

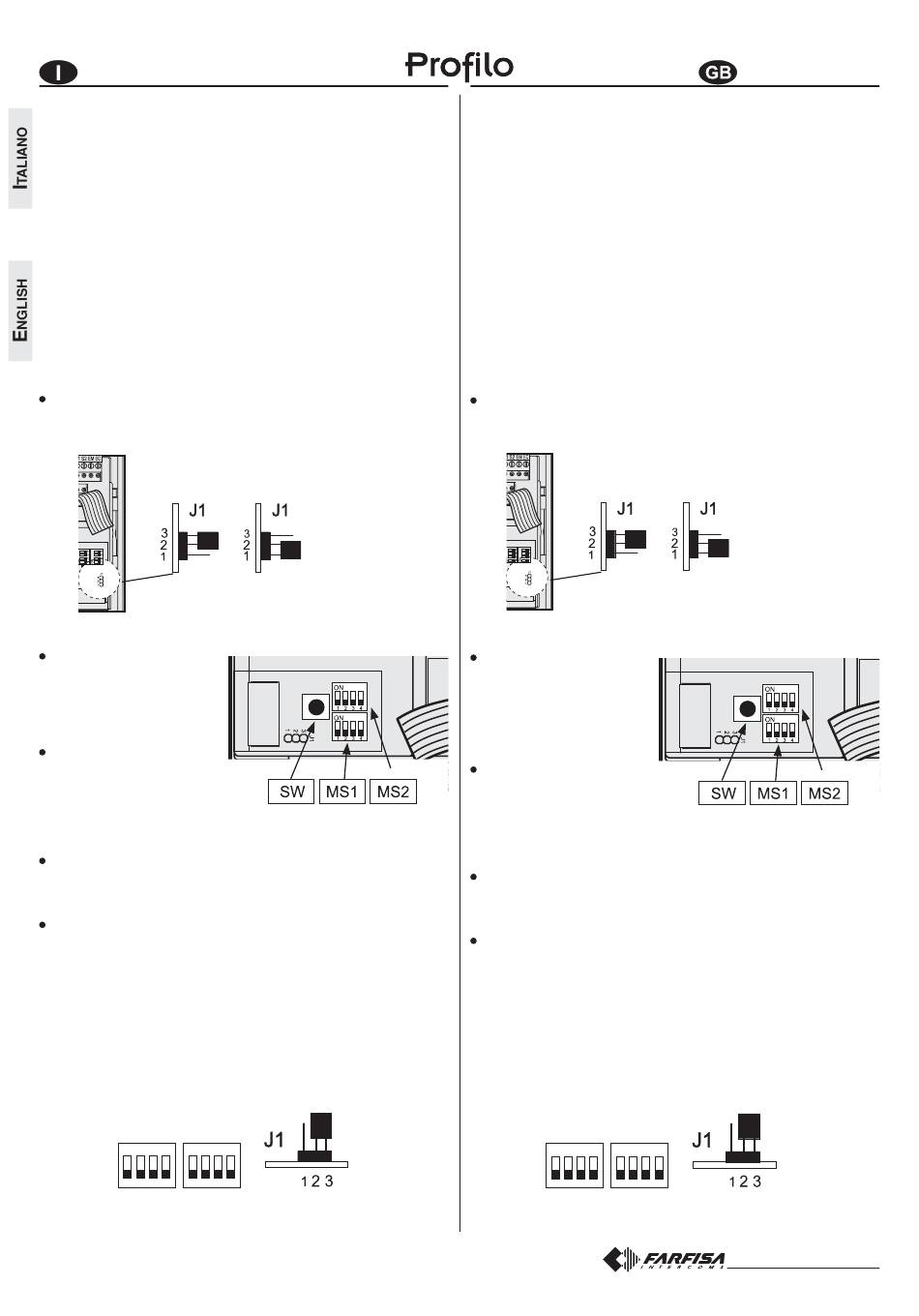

1) Entrata in modalità programmazione
Spostare il ponticello J1, posto sul retro della pulsantiera, dalla posizio-
ne 2-3 alla 1-2; si udirà il tono di programmazione.
Posizioni ponticello J1
2-3 = modalità funzionamento
2) Inserimento modi di selezione della programmazione
Sui microinterruttori MS1 e
MS2, impostare il codice del-
la programmazione che s'in-
tende eseguire come riporta-
to nella tabella 1 di pagina 17
(modi 1A, 2A, 1B, 2B e AA).
Premere il tasto di conferma
SW.
3) Programmazione indirizzo o codice funzione
Sui microinterruttori MS1 e MS2, impostare l'indirizzo desiderato usan-
do la corrispondenza riportata nella tabella 3 delle pagine 61, 62 e 63.
Per le programmazioni di sistema (codice 2B) vedere la tabella 2 di
pagina 17.
Premere il tasto di conferma SW.
- Ripetere più volte le fasi 2 e 3 fino alla completa programmazione del
codificatore.
- Ad ogni pressione del tasto SW un tono di conferma o di errore indicherà
l'immissione di un codice corretto o sbagliato; nel secondo caso sarà
necessario reinserire il codice esatto.
4) Uscita dalla modalità programmazione
Per uscire dalla programmazione è necessario posizionare tutti i
microinterruttori di MS1 e MS2 su OFF e riportare il ponticello J1 dalla
posizione 1-2 alla 2-3.
MS1
MS2
ON
ON
1 2 3 4
1 2 3 4
posizione dei microinterruttori MS1, MS2 e del ponticello
J1 per uscire dalla fase di programmazione
1-2 = modalità programmazione
The CD2131PL digitizer module included in the videokit is programmed
with the same calling code as the internal station (100) and therefore
needs no programming. The encoder module must be programmed as
illustrated below only if you want to change some functions or add
additional devices to the videokit:
1) enter programming mode
2) insert code of desired programming
3) insert required address or functional code
4) exit programming mode
Notes
- In any situation it would be possible to exit the programming phase
following the instructions reported on paragraph 4.
- To proceed with other programming repeat the phases 2 and 3.
Enter programming mode
1)
Move the jumper J1 from 2-3 to 1-2 position; a programming tone will
confirm the correct operation.
Position of jumper J1
2-3 = operating mode
2)
Insert code of desired programming
On the micro-switches MS1
and MS2 set the code corre-
sponding to the programming
operation you wish to enter
as reported on table 1 of page
17 (codes 1A, 2A, 1B, 2B
and AA).
Press the programming but-
ton SW.
Insert required address or functional code
3)
On the microswitches MS1 and MS2 set the address you wish to enter
in accordance with the cross-references reported on table 3 of pages
61, 62 and 63.
For the codes to enter see table 2 of page 17 (code 2B).
Press the programming button SW.
- Repeat phases 2 and 3 until you have completely programmed the
Digital Encoder.
- Any time you press the SW button an acknowledge or error tone will
warning you whether the entered code is correct or not; in case of
incorrect code you must enter again the correct one.
Exit programming mode
4)
To exit the programming phase it is necessary to set OFF all the
microswitches MS1 and MS2 and move back the jumper J1 from 1-2 to
2-3 position.
MS1
MS2
ON
ON
1 2 3 4
1 2 3 4
position of MS1, MS2 microswitches and jumper J1
to exit the programming phase.
PROGRAMMING
1-2 = programming mode
Mi 2460
- 16 -
