2351TEM
B401x
57mm
70°C
-30°C
105 g

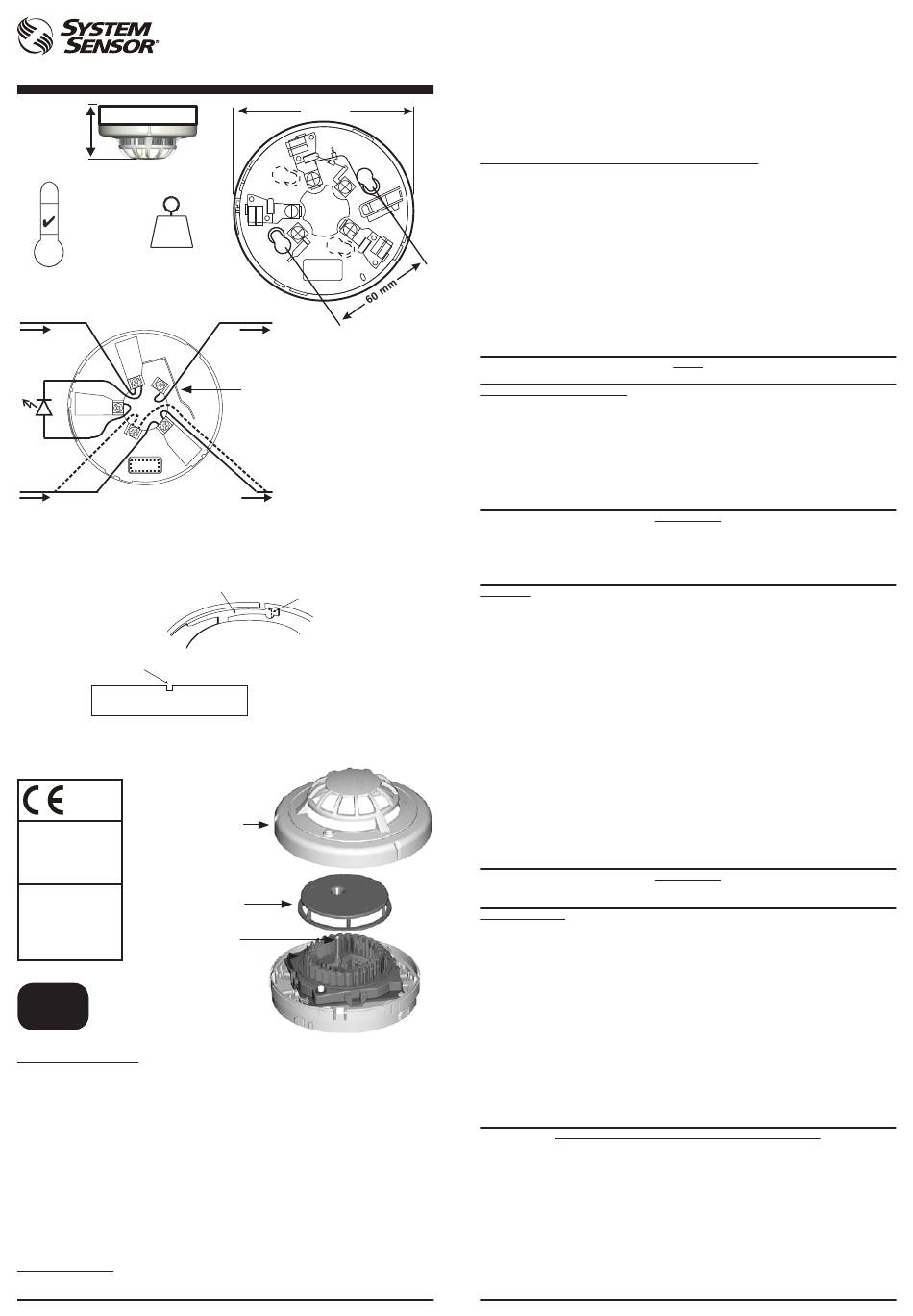

Figura 1: Cableado de los Terminales de la Base
V-
2
3
-
1
+
4
5
R
V+
Figura 2: Opción de seguridad antimanipulaciones
PESTAÑA DE PLÁSTICO
PARA RETIRAR UN DETECTOR
UNA VEZ ACTIVADA LA OPCIÓN
ANTIMANIPULACIONES,
UTILICE UN DESTORNILLADOR
PEQUEÑO PARA EMPUJAR LA
PESTAÑA DE PLÁSTICO EN LA
DIRECCIÓN DE LA FLECHA.
0832 05
TAPA DEL DETECTOR
2351TEM
DoP Ref:
0832-CPD-0060
EN54-7: 2000
EN54-5: Class A1R
System Sensor Europe
Life Safety Distribution
GmbH
Javastrasse 2
TERMISTOR
8604 Hegnau
Switzerland
CÁMARA DE DETECCIÓN
ESPAÑOL
INSTRUCCIONES DE INSTALACIÓN Y MANTENIMIENTO
DESCRIPCIÓN GENERAL
Los detectores de fuego fototérmicos modelo 2351TEM combinan cámaras de detección óptica
de última generación con termistores para ofrecer mayor flexibilidad y más inmunidad a las falsas
alarmas. La capacidad de conectar estos detectores a diversas opciones de base amplía la
compatibilidad con paneles y la flexibilidad de aplicación. Estos detectores han sido diseñados
para proporcionar protección en zonas diáfanas y sólo se pueden utilizar con paneles de control
compatibles.
Un led bicolor en el detector se ilumina en rojo para indicar alarma, parpadea en amarillo para
indicar fallo de cámara o que se ha alcanzado el nivel máximo de compensación por suciedad, y
también se puede ajustar para que parpadee en verde para indicar que el detector está funcionando
correctamente. Se puede disponer de un LED indicador remoto como accesorio opcional conectado
a los terminales de base estándar. Estos detectores también poseen la función de enclavamiento
de alarma. Ésta sólo puede desactivarse mediante una interrupción momentánea del suministro
eléctrico.
El detector 2351TEM dispone de tres ajustes de sensibilidad: alto, medio y bajo. El nivel de
sensibilidad se ajusta con una herramienta específica disponible en System Sensor. Esta
herramienta también se puede utilizar para acceder a los datos de funcionamiento del detector.
ESPECIFICACIONES
Tensión de Alimentación
8 - 30Vcc
Velocidad del Aire
20m/s (4000 pies/min)
D300-04-01
102 mm
V-
PESTAÑA METÁLICA DE CONTINUIDAD
NOTA: CUANDO SE UTILIZA UNA BASE
CON RESISTENCIA (R) ENTRE LOS
TERMINALES 4 Y 5, EL CABLEADO A
SEGUIR ES EL DE LA LÍNEA DE PUNTOS
LA CONEXIÓN DE UN
DIODO SCHOTTKY ENTRE
LOS TERMINALES 2 Y 3 NO
AFECTA AL CABLEADO DE
V+
LA BASE.
PARA ACTIVAR LA OPCIÓN
ANTIMANIPULACIONES, ROMPA
LA PESTAÑA POR LA LÍNEA DE
PUNTOS GIRÁNDOLA HACIA EL
CENTRO DE LA BASE.
Figura 3: Detector Foto Térmico 2351TEM
PANTALLA
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
Humedad
5 - 95%HR (sin condensación)
Corriente en reposo
65µA Típica
Máxima corriente en alarma
80mA (limitada por la central o la resistencia, opcional,
colocada en la base).
Enclavamiento de la Alarma
Rearmado mediante supresión momentánea de la tensión
de alimentación.
Este detector ha sido probado y certificado independientemente según CEA4021, incluyendo EN54-
7 y EN54-5 Clase A1R.
Nota: No instalar en zonas en las que el margen de temperatura ambiente normal se extienda más
allá de 0°C a 50°C durante largos periodos de tiempo, en particular si se esperan fenómenos
de heladas o condensación.
MONTAJE DE LA BASE E INSTRUCCIONES DE CABLEADO
Compruebe que la base suministrada con el detector es compatible con el panel de control del
sistema.
Las bases de la serie 400 se pueden montar en las cajas de conexiones eléctricas estándar por medio
de fijaciones centrales de 50-60 mm.
Vea las conexiones de los terminales en la figura 1. Si se van a utilizar bases con relé, consulte las
instrucciones de la base en cuestión.
Notas:
1.
Los detectores de la serie 300 tienen polaridad y se deben cablear según se indica.
2.
No haga ramales con los cables comunes: Interrumpa el recorrido del hilo para asegurar la
supervisión de las conexiones.
3.
Todo el conexionado deberá cumplir la normativa y reglamentos locales y nacionales aplicables.
Las bases de la serie 400 disponen de una pestaña metálica de continuidad que se puede utilizar
para conectar los terminales 2 y 3, permitiendo así la comprobación del cableado del lazo antes de
la instalación de las cabezas detectoras. Esta pestaña se desconecta automáticamente al acoplar el
detector en la base.
Desconecte la alimentación de la línea de los detectores antes de instalar éstos.
INSTALACIÓN DEL DETECTOR
1.
Sitúe el detector en su base y gírelo en sentido horario ejerciendo una ligera presión, hasta que
éste quede en su lugar.
2.
Una vez instalados los detectores conecte la alimentación de los circuitos de monitorización de
éstos.
3.
Compruebe el detector según se describe en el apartado PRUEBAS.
4.
Rearme el detector en el panel de control del sistema.
Opción de seguridad antimanipulaciones (bloqueo de extracción del detector)
La base del detector incluye una opción que, si se utiliza, impide que se extraiga el detector si no es
mediante el uso de una herramienta. Vea los detalles en la figura 2.
Los detectores se suministran con tapa para protegerlos del polvo durante el transporte
y etapa inicial de la instalación. No se pretende que estas tapas ofrezcan protección
total contra todo tipo de contaminación; por ello, antes de iniciarse cualquier trabajo de
construcción, decoración u otra actividad que genere polvo, los detectores deben ser
retirados. Extraiga esta protección antes de la puesta en marcha del sistema.
PRUEBAS
Los detectores han de comprobarse una vez instalados y durante los mantenimientos periódicos
posteriores. Anule el sistema para evitar alarmas no deseadas. Compruebe el detector como sigue:
Método de Humo
1.
Someta el detector a cantidades controladas de humo utilizando humo generado o humo
sintético en aerosol suministrado por un fabricante homologado, como No Climb Products Ltd,
de acuerdo con las reglas técnicas locales y las recomendaciones del fabricante.
2.
El LED rojo del detector ha de encenderse y quedar enclavado en estado de alarma en los 40
segundos siguientes, activándose la alarma en el panel de control.
Método de Calor Directo
1.
Utilice una herramienta especializada, como la que suministra No Climb Products Ltd, o bien un
secador de pelo de 1000-1500 Vatios.
2.
Dirija el calor lateralmente hacia el sensor. Mantenga la fuente de calor a una distancia de 15 cm
para evitar daños durante la comprobación.
3.
l LED rojo del detector ha de encenderse y quedar enclavado en estado de alarma en los 40
segundos siguientes, activándose la alarma en el panel de control.
Método de Prueba con Láser (Modelo Núm. S300RTU)
Nota:
Este método no lleva a cabo una comprobación funcional completa del detector.
1.
Alinee el punto rojo producido por el rayo láser con el LED del detector.
2.
El detector entrará en alarma en unos segundos, siempre y cuando no esté en avería o haya
alcanzado el límite máximo de compensación por suciedad. Cuando el detector entre en
alarma, la central de incendios también indicará una alarma.
El Láser S300RTU es un producto láser de Clase II. No dirija el haz a la cara u ojos de las
personas, podría causarles lesiones oculares
MANTENIMIENTO
Antes de limpiar los equipos avise al personal responsable que se está realizando el mantenimiento
del sistema y que éste permanecerá momentáneamente fuera de servicio. Anule el sistema para
evitar alarmas no deseadas.
1.
Retire del sistema el detector que vaya a limpiar.
2.
Libere con cuidado cada una de las lengüetas que sujetan la tapa del detector introduciendo un
destornillador en el hueco para hacer palanca y retire dicha tapa.
3.
Limpie aspirando con cuidado la parte exterior de la pantalla sin desmontarla.
4.
Desmonte con cuidado la pantalla de la cámara de detección.
5.
Utilice un aspirador o aire comprimido limpio para eliminar el polvo y la suciedad de la cámara de
detección y del interior de la pantalla.
6.
Reinstale la pantalla alineando la flecha grabada en ella con la flecha de la cámara de detección,
deslizando la pantalla sobre la cámara de detección y presionando ligeramente para anclarla
en su lugar.
7.
Reinstale la tapa del detector. Alinee el LED con la tapa y encaje ésta en su sitio, asegurándose
de que las lengüetas de fijación de la tapa están ancladas correctamente.
8.
Cuando termine de limpiar todos los detectores, conecte la alimentación al circuito y
compruébelos según se describe en el apartado PRUEBAS.
AVISO - LIMITACIONES DE LOS DETECTORES DE HUMO
Los sensores de humo deben utilizarse junto con equipamiento compatible.
Los sensores de humo no detectarán incendios que se inicien en lugares donde el humo no llega a los
sensores.
Puede ser que un sensor no detecte un incendio que se desarrolla en otra planta del edificio.
Los sensores de humo también tienen limitaciones de detección. Para seleccionar el sensor de
incendios adecuado, debe tener en cuenta el ambiente en el que se va a instalar.
Los sensores de humo contienen piezas electrónicas y tienen una vida limitada.
Aunque los sensores tienen una vida útil de unos 10 años, alguna de las piezas electrónicas
podría fallar en cualquier momento. Por ello, el sistema de detección de incendios debe probarse,
como mínimo, cada seis meses. Igualmente, es necesario limpiar y revisar los detectores de
forma periódica. Un mantenimiento correcto del sistema de detección de incendio reducirá
significativamente los riesgos en cuanto a su responsabilidad con el producto.
AVISO
PRECAUCIÓN
PRECAUCIÓN
I56-1721-021
